Другие корпуса подшипников

Корпуса TVN

Неразъемные корпуса TVN (

† рис. 7) перво­

начально разрабатывались для букс легких

железнодорожных вагонов, но могут исполь­

зоваться и в качестве стационарных корпусов.

Неразъемная конструкция обладает большей

жесткостью по сравнению с вертикально­

разъемной конструкцией. В этих корпусах

могут устанавливаться

•  самоустанавливающиеся шарикоподшип­

ники серии 12 и 13

•  сферические роликоподшипники серии 213.

Эти корпуса предназначены для следующих

типов подшипниковых узлов:

•  для узлов с подшипниками на ступенчатых

валах с цилиндрическими посадочными

местами диаметром 20–75 мм.

Уплотнения

•  Фетровые уплотнения

Смазывание

•  Смазывание маслом

Материалы

•  Серый чугун

Дополнительную информацию можно найти

в каталоге SKF «Корпуса подшипников» или

в «Интерактивном инженерном каталоге SKF»

на интернет­сайте www.skf.com.

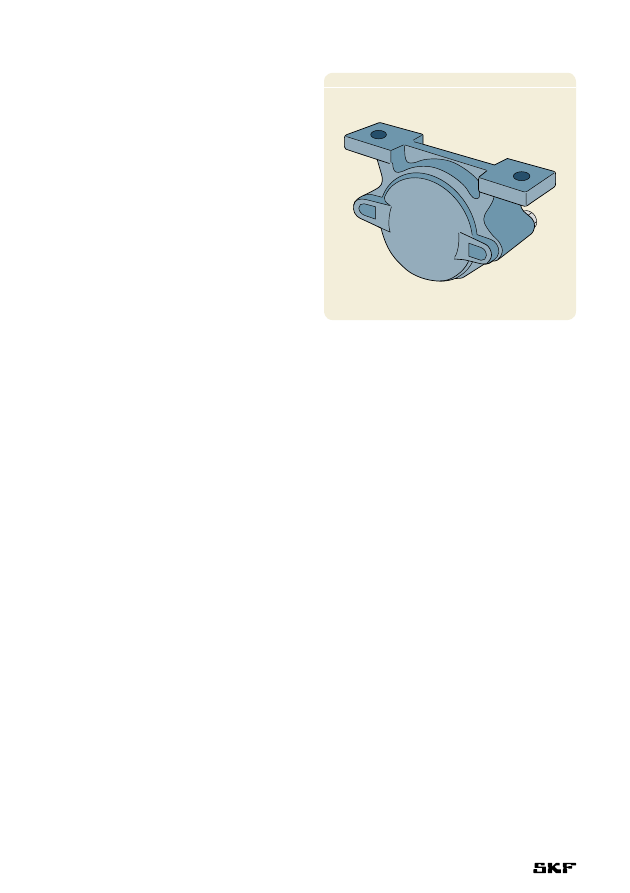

Pис. 7

1064

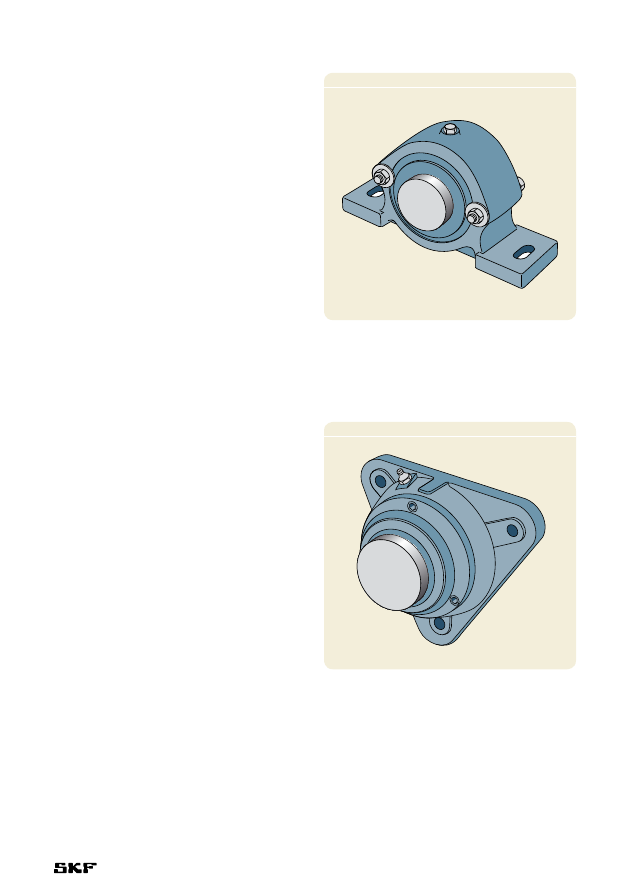

Pис. 8

Pис. 9

Корпуса TN

Неразъемные корпуса TN (

† рис. 8) обычно

используются для нетребовательных условий

эксплуатации. Они предназначены для уста­

новки самоустанавливающихся шарикопод­

шипников с широким внутренним кольцом

серии 112 для валов диаметром 20–60 мм.

Уплотнения

•  Фетровые уплотнения

Смазывание

•  Смазывание пластичной смазкой

Материалы

•  Серый чугун

Дополнительную информацию можно найти

в каталоге SKF «Корпуса подшипников» или

в «Интерактивном инженерном каталоге SKF»

на интернет­сайте www.skf.com.

Фланцевые корпуса

I-1200(00)

Фланцевые корпуса серии I­1200(00)

(

† рис. 9) обычно используются для относи­

тельно легких условий эксплуатации. В них

могут размещаться самоустанавливающиеся

шарикоподшипники серии 112 для валов

диаметром 20–60 мм.

Уплотнения

•  Фетровые уплотнения

Смазывание

•  Смазывание пластичной смазкой

Материалы

•  Серый чугун

Дополнительную информацию можно найти

в каталоге SKF «Корпуса подшипников» или

в «Интерактивном инженерном каталоге SKF»

на интернет­сайте www.skf.com.

1065

Другие корпуса подшипников

Фланцевые корпуса

7225(00)

В зависимости от размера фланцевые корпуса

серии 7225(00) могут быть двух типов

(

† рис. 10): малые размеры – треугольной

формы (a) и более крупные размеры – квад­

ратной формы (b). Они могут использоваться

для установки

•  самоустанавливающихся шарикоподшип­

ников серии 12 и 22

•  сферических роликоподшипников серии 222

•  подшипников CARB серии C 22.

Эти корпуса предназначены для следующих

типов подшипниковых узлов:

•  для узлов с подшипниками с закрепитель­

ной втулкой на гладких валах диаметром

20–100 мм.

Уплотнения

•  Фетровые уплотнения

Смазывание

•  Смазывание пластичной смазкой

Материалы

•  Серый чугун

Дополнительную информацию можно найти

в каталоге SKF «Корпуса подшипников» или

в «Интерактивном инженерном каталоге SKF»

на интернет­сайте www.skf.com.

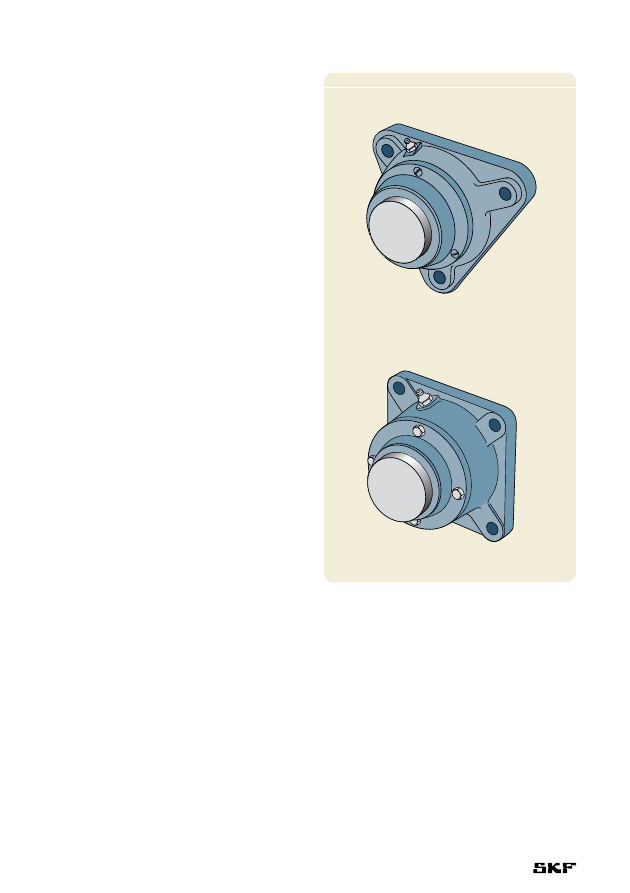

Pис. 10

a

b

1066

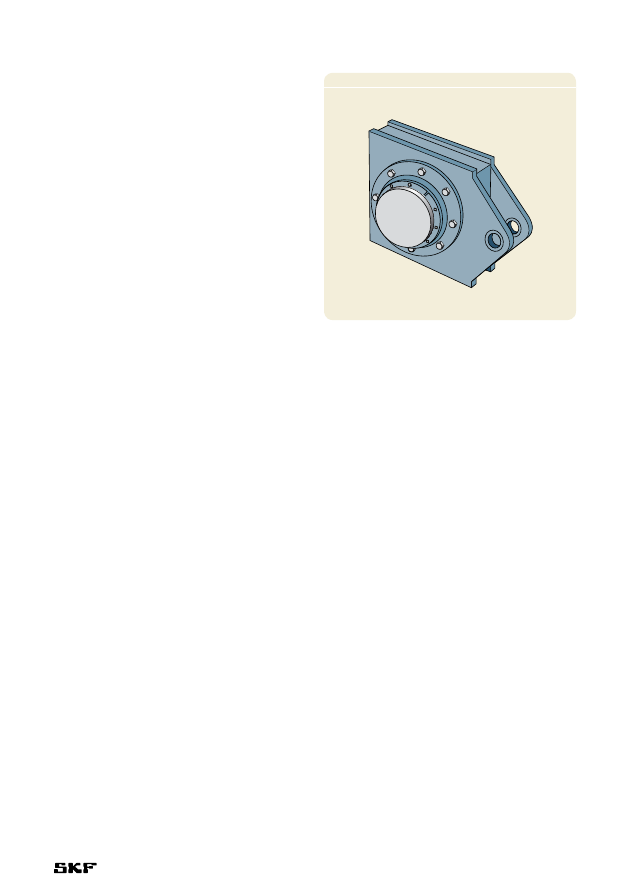

Pис. 11

Натяжные корпуса THD

Корпуса THD (

† рис. 11) специально разра­

ботаны для ленточных конвейеров. Они могут

использоваться для установки

•  сферических роликоподшипников серии

230, 231, 232 и 222

•  подшипников CARB серии C 30, C 31, C 32

и C 22.

Эти корпуса предназначены для следующих

типов подшипниковых узлов:

•  для узлов с подшипниками с закрепитель­

ной втулкой на гладких валах диаметром

50–400 мм.

Уплотнения

•  Лабиринтные уплотнения

Смазывание

•  Смазывание пластичной смазкой

Материалы

•  Литая сталь

•  Серый чугун

•  Высокопрочный чугун

Дополнительную информацию можно найти

в каталоге SKF «Корпуса подшипников» или

в «Интерактивном инженерном каталоге SKF»

на интернет­сайте www.skf.com.
