SKF. Общий каталог подшипников - часть 264

Стационарные корпуса SNL для подшипников

с цилиндрическим отверстием

d

a

 130 – 160 мм

$

B

E

B

E

C

%

B

"

)

)



Двухкромочные

манжетные уплотнения типа G

"



Таконитовые

уплотнения типа ND

"



Вал  Корпус













Размеры















Масса  Обозначение

























Корпус с

Отдельные компоненты

d

a



A

A

1

  H

H

1

  H

2

  J

L

N  N

1

  G



двумя

Корпус без

Уплотнения  Торцовая

























уплотнениями  уплотнений



крышка

мм

мм

















кг

–

130  190  130  290  150  50  380  445  35  28  24

33,0

SNL 226 TG

SNL 526

TSN 226 G

ASNH 526

























SNL 226 TA

SNL 526

TSN 226 A

ASNH 526

























SNL 226 TS

SNL 526

TSN 226 S

ASNH 526

























SNL 226 TND  SNL 526

TSN 226 ND  ASNH 526

140  205  150  302  150  50  420  500  42  35  30

40,0

SNL 228 TG

SNL 528

TSN 228 G

ASNH 528

























SNL 228 TA

SNL 528

TSN 228 A

ASNH 528

























SNL 228 TS

SNL 528

TSN 228 S

ASNH 528

























SNL 228 TND  SNL 528

TSN 228 ND  ASNH 528

150  220  160  323  160  60  450  530  42  35  30

49,0

SNL 230 TG

SNL 530

TSN 230 G

ASNH 530

























SNL 230 TA

SNL 530

TSN 230 A

ASNH 530

























SNL 230 TS

SNL 530

TSN 230 S

ASNH 530

























SNL 230 TND  SNL 530

TSN 230 ND  ASNH 530

160  235  160  344  170  60  470  550  42  35  30

55,0

SNL 232 TG

SNL 532

TSN 232 G

ASNH 532

























SNL 232 TA

SNL 532

TSN 232 A

ASNH 532

























SNL 232 TS

SNL 532

TSN 232 S

ASNH 532

























SNL 232 TND  SNL 532

TSN 232 ND  ASNH 532

Лабиринтные

уплотнения типа S

1056

)



(

-

+

/

/



"



Вал

Посадоч-  Ширина

Соответствующие подшипники и фиксирующие кольца





ное место  вдоль

Самоустанавливаю­

Фиксирующие  Самоустанавливающийся  Фиксирующие





подшип-

уплот-

щийся шарикоподшип­ кольца по 2 на   шарикоподшипник. Сфери­  кольца по 2 на





ника

нения

ник. Сферический

каждый корпус  ческий роликоподшипник  каждый корпус

d

a

  d

b



C

a



D

a



A

2



A

3



роликоподшипник



Подшипник CARB

мм

мм



мм



–

130  145  90

230  208  275

1226

FRB 22/230

23226 CC/W33

FRB 5/230













22226 E

FRB 13/230

C 2226

FRB 13/230



















140  155  98

250  223  290

–

–

23228 CC/W33

FRB 5/250













22228 CC/W33

FRB 15/250

C 2228

FRB 15/250



150  165  106  270  241  310

–

–

23230 CC/W33

FRB 5/270













22230 CC/W33

FRB 16.5/270

C 2230

FRB 16.5/270

160  175  114  290  254  325

–

–

23232 CC/W33

FRB 5/290













22232 CC/W33

FRB 17/290

C 3232

FRB 5/290

1057

Другие корпуса подшипников

Крупногабаритные

стационарные корпуса SNL

Крупногабаритные стационарные корпуса серии

SNL (

† рис. 1) вобрали в себя весь богатый

опыт, накопленный SKF в производстве корпусов

SNL меньших размеров (

† стр. 1033), и расши­

ряют диапазон диаметров используемых валов.

Эти корпуса являются развитием корпусов серии

SD. По размерам корпуса SNL и SD полностью

взаимозаменяемы.

Стандартные крупногабаритные корпуса SNL

могут использоваться для

•  сферических роликоподшипников серий

230, 231 и 232

•  тороидальных роликоподшипников CARB

серий C 30, C 31 и С32,

а также других подшипников серий размеров

22, 23 и 40. За дополнительной информацией

просим обращаться в техническую службу SKF.

Данные корпуса предназначены для

следующих типов подшипниковых узлов:

•  подшипники с закрепительной втулкой на

гладких валах диаметром от 115–500 мм,

или от 5

 15

/

16

–19

 1

/

2

 дюйма

•  подшипники на ступенчатых валах с цилинд­

рическими посадочными местами диаметром

130–530 мм.

Уплотнения

•  Лабиринтные уплотнения

•  Усиленные уплотнения «таконит»

•  Уплотнения для смазывания маслом

Смазывание

•  Смазывание пластичной смазкой

•  Смазывание маслом

Материалы

•  Серый чугун

•  Высокопрочный чугун

Дополнительную информацию можно найти

в брошюре «Стационарные корпуса SKF серий

SNL 30 и SNL 31» или в «Интерактивном

инженерном каталоге SKF» на интернет­сайте

www.skf.com.

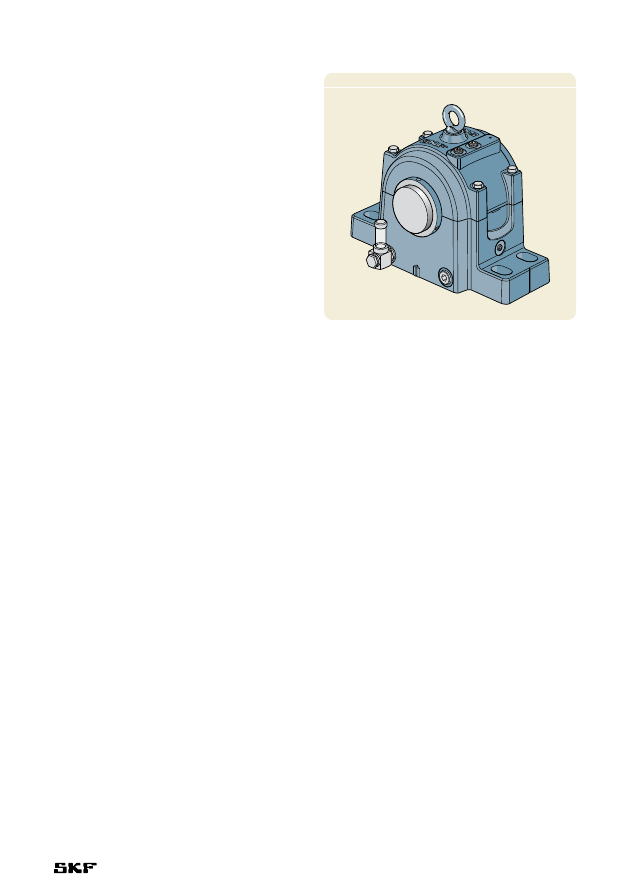

Pис. 1

1058

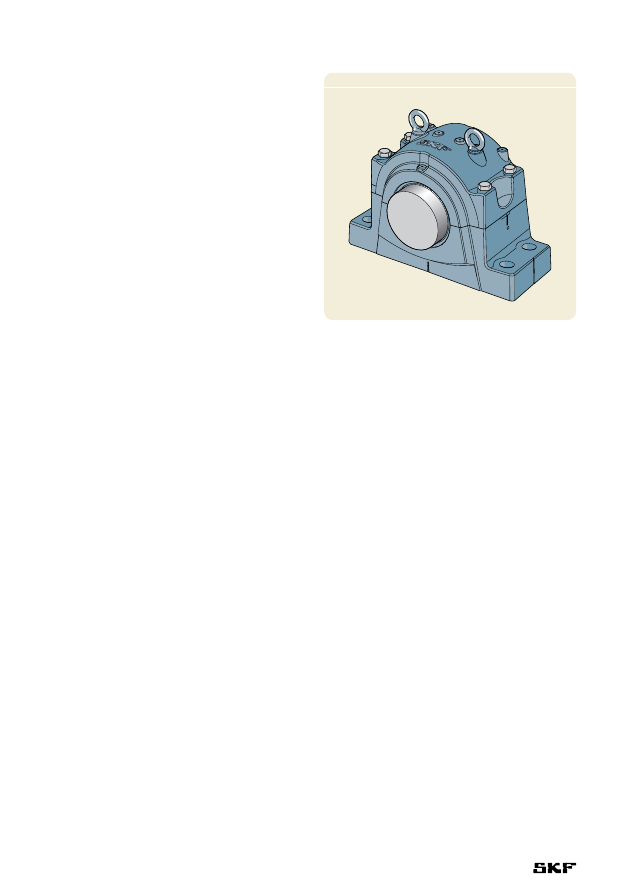

Pис. 2

Стационарные корпуса SONL

Стационарные корпуса SONL со смазыванием

масляной ванной (

† рис. 2) предназначены

для подшипников, работающих в условиях

высоких частот вращения и рабочих темпера­

тур. Эти корпуса являются развитием корпусов

серии SOFN и имеют взаимозаменяемые с ними

размеры. Разъемные корпуса типа SONL могут

использоваться для установки

•  сферических роликоподшипников серии 222

•  тороидальных роликоподшипников CARB

серии C 22.

Данные корпуса предназначены для

следующих типов подшипниковых узлов:

•  подшипники с закрепительной втулкой на

гладких валах диаметром 75–220 мм

•  подшипники на ступенчатых валах с

цилиндрическими посадочными местами

диаметром 85–240 мм.

Размеры корпусов SOFN, предназначенных

для подшипников серии размера 23 и отсут­

ствующие в номенклатуре корпусa SONL,

по­прежнему имеются в наличии для тех

случаев, когда требуется их замена.

Уплотнения

•  Лабиринтные уплотнения

Смазывание

•  Смазывание масляной ванной с погружным

кольцом

•  Смазывание циркуляцией масла

Материалы

•  Серый чугун

•  Высокопрочный чугун

Дополнительную информацию можно найти

в брошюре «Стационарные корпуса SKF серии

SONL» или «Интерактивном инженерном

каталоге SKF» на интернет­сайте www.skf.com.
