SKF. Общий каталог подшипников - часть 244

Закрепительные.втулки

Конструкции

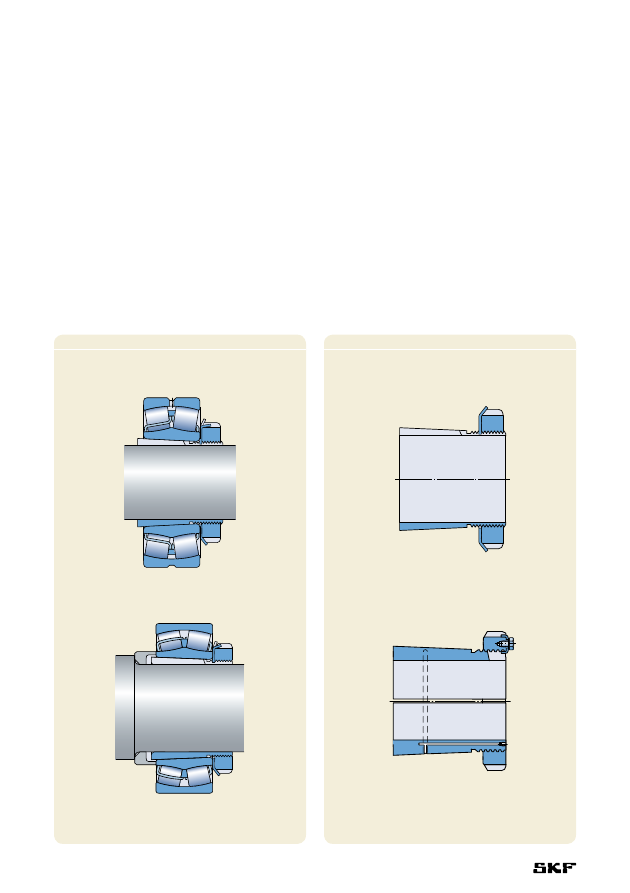

Закрепительные втулки – самые распростра­

ненные устройства для фиксации подшипни­

ков с коническим отверстием на цилиндричес­

ких посадочных поверхностях гладких или

ступенчатых валов (

†.рис..1). Они просты

в установке и не требуют дополнительной

фиксации на валу.

Использование закрепительных втулок на

гладких валах позволяет фиксировать под­

шипник на валу в любом положении. При

использовании закрепительных втулок на

ступенчатых валах совместно с опорным коль­

цом обеспечивается точная осевая фиксация

подшипника, а также облегчается его демон­

таж.

Базовая.конструкция

Закрепительные втулки поставляются в комп­

лекте со стопорной гайкой и фиксирующим

устройством (

†.рис..2). В закрепительных

втулках малого размера используется стопор­

ная шайба (a), а в более крупных втулках

используется гайка со стопорным бугелем (b).

Закрепительные втулки имеют прорези и

конусность наружной поверхности 1:12.

До размера 40 включительно втулки имеют

фосфатное покрытие. Более крупные втулки не

имеют покрытия и обработаны консервацион­

ной смазкой.

SKF поставляет закрепительные втулки для

валов с метрическими и дюймовыми размерами.

Настоящий каталог включает метрические

закрепительные втулки, которые подходят для

Pис..1

Pис..2

  a

b

976

валов как с метрическими, так и с дюймовыми

размерами. Технические данные по другим

закрепительным втулкам представлены в ката­

логе SKF «Принадлежности подшипников»

или в «Интерактивном инженерном каталоге

SKF» на интернет­сайте www.skf.com.

Закрепительные.втулки.для.

гидрораспора

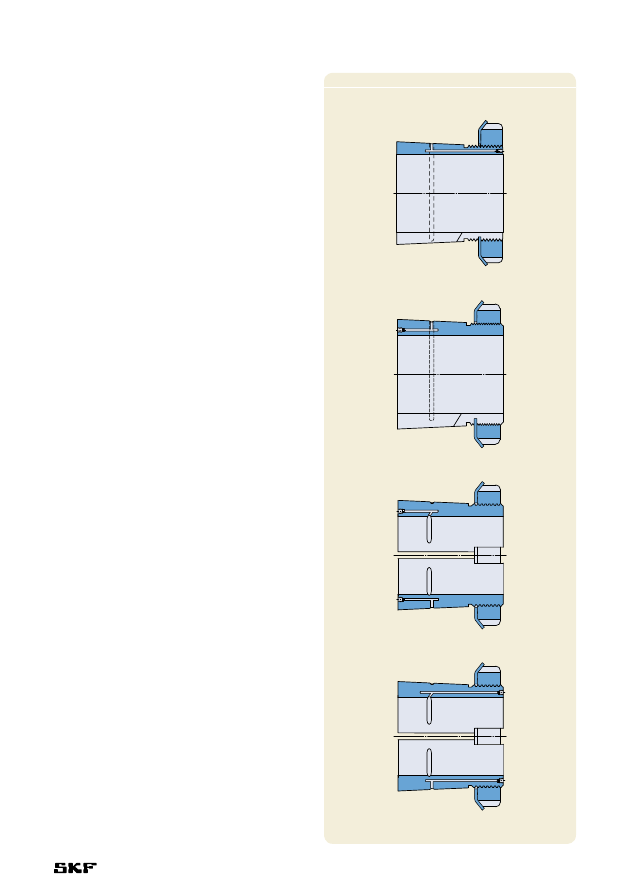

Для монтажа и демонтажа подшипников

с использованием метода гидрораспора закре­

пительные втулки SKF c диаметром отверстия

140–200 мм, могут быть по заказу снабжены

каналами для подачи масла под давлением

(

†.рис..3). Эта опция является стандартной

для втулок с диаметром отверстия 200 мм и

больше. Такие закрепительные втулки (a) имеют

отверстие в резьбовой части и маслораспре­

делительную канавку на наружной поверх­

ности. При подаче масла через отверстие

между сопряженными поверхностями подшип­

ника и втулки образуется масляная пленка,

и усилие, требуемое для монтажа подшипника,

значительно уменьшается. Характеристики

резьбы для установки маслопровода, а также

характеристики соответствующих гидравличес­

ких гаек представлены в таблицах изделий.

Помимо этих стандартных втулок, имеющих

обозначение OH ... H и показанных в таблицах

изделий, SKF производит еще три типа втулок,

которые отличаются количеством и расположе­

нием отверстий и канавок для подачи масла

как показано ниже.

Закрепительная.втулка.типа.OH.(b)

Отверстие для подачи масла – на противопо­

ложной стороне от резьбовой части; масло­

распределительная канавка – на наружной

поверхности.

Закрепительная.втулка.типа.OH....B.(c)

Отверстие (или отверстия) для подачи масла –

на противоположной стороне от резьбовой

части; маслораспределительные канавки –

в отверстии и на наружной поверхности.

Втулки до размера 40 включительно имеют

один масляный канал, втулки более крупных

размеров – два.

Закрепительная.втулка.типа.OH....HB.(d).

Данные втулки имеют отверстие (или отверстия)

для подачи масла в резьбовой части втулки

Fig.3

a

b

c

d

977

и маслораспределительные канавки в отверстии,

а также на наружной поверхности. Втулки до

размера 40 включительно имеют один масляный

канал, втулки более крупного размера – два.

SKF также поставляет оборудование, необходи­

мое для использования метода гидрораспора.

Использование гидравлических гаек может

также значительно облегчить монтаж и демон­

таж подшипников (

†.раздел «Изделия для

технического обслуживания и смазывания» на

стр. 1069).

Закрепительные.втулки.для.торои­

дальных.роликоподшипников.CARB

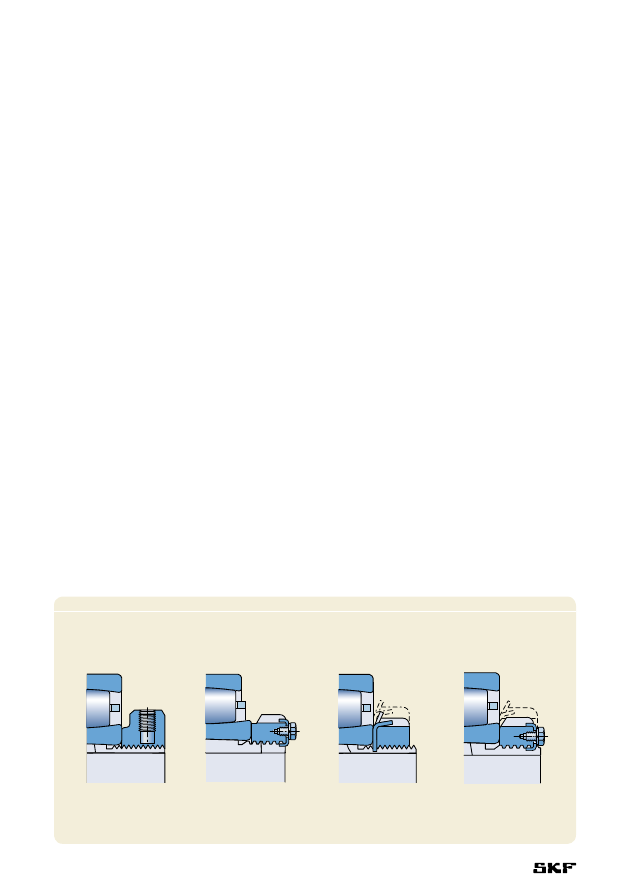

При необходимости, можно заказать модифициро­

ванные закрепительные втулки типа E, L и TL

(

†.рис..4) для подшипников CARB, которые

предотвращают касание поверхности сепаратора

подшипника фиксирующими устройствами:

•  При использовании втулок типа Е стан­

дартная стопорная гайка KM и стопорная

шайба MB заменяются на гайку типа KMFE

(a), а стандартная стопорная гайка HM 30

заменяется гайкой HME с уменьшенным

наружным диаметром (b).

•  Bтулки типа L (c) отличаются от втулок

стандартного типа тем, что стандартная

стопорная гайка KM и стопорная шайба MB

заменяются на гайку KML и стопорную

шайбу MBL, имеющие меньшую высоту

поперечного сечения.

Закрепительные.втулки

•  При использовании втулки типа TL (d)

стандартная стопорная гайка HM .. T и сто­

порная шайба MB заменяются на соответ­

ствующую гайку HM 30 и стопорный бугель

MS 30, имеющие меньшую высоту попереч­

ного сечения.

Закрепительные.втулки.для.

подшипников.с.уплотнениями

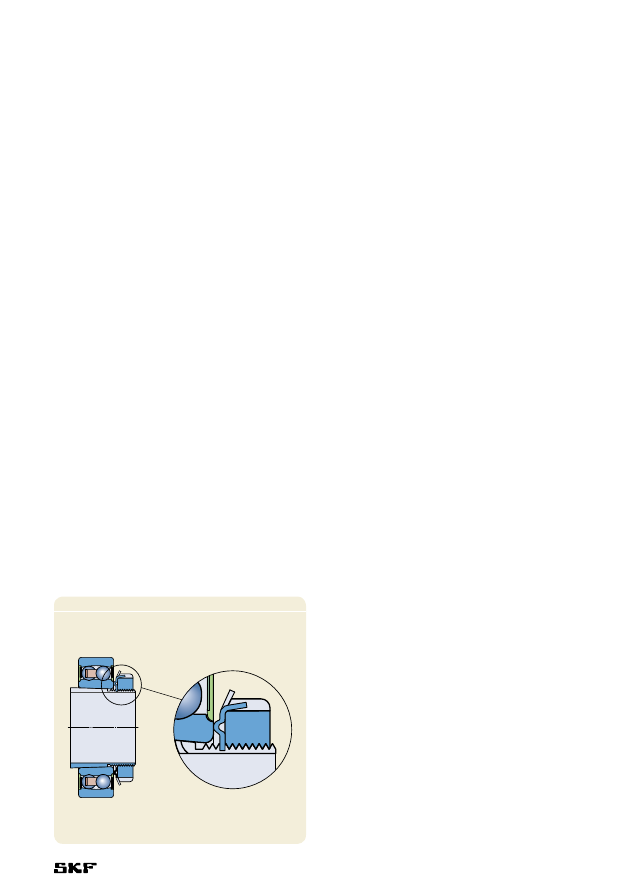

При установке уплотненных подшипников на

закрепительных втулках необходимо внима­

тельно следить за тем, чтобы стопорная гайка

или стопорная шайба не повредили уплот­

нение. Для подшипников с уплотнениями

пригодны втулки типа E, C, L или TL. Стопорная

шайба, используемая совместно с закрепитель­

ной втулкой серии H 3 .. C, имеет выступ на

стороне, обращенной к подшипнику

(

†.рис..5).

Pис..4



a

b

c

d

978

Основные.сведения

Размеры

Размеры закрепительных втулок соответствуют

стандарту ISO 2982­1:1995; за исключением

диаметра отверстия втулок для валов с дюй­

мовыми размерами.

Допуски

Диаметр отверстия закрепительных втулок

соответствует допуску JS9, а ширина – допуску

h15.

Резьба

Метрические резьбы закрепительных втулок

до размера 40 включительно соответствуют

допуску 6g стандарта ISO 965­3:1998. Метри­

ческие трапецеидальные резьбы закрепитель­

ных втулок более крупных размеров соответст­

вуют допуску 7e стандарта ISO 2903:1993.

Допуски.вала

Так как диаметры закрепительных втулок

адаптируются к диаметру вала, диаметр вала

может иметь более широкие допуски, чем

посадочные места подшипника с цилиндри­

ческим отверстием. Однако допуски по форме

вала должны находиться в узких пределах, так

как от точности формы вала непосредственно

зависит точность вращения подшипника.

В целом этим требованиям отвечают валы,

обработанные с допуском h9 и имеющие

точность формы в пределах IT5/2 ISO

1101:1983.

Pис..5

979
