SKF. Общий каталог подшипников - часть 236

Подшипники NoWear

В наш век, когда высокая производительность

означает более высокие скорости, более высо-

кие рабочие температуры и минимум техобслу-

живания, потребители ожидают, что подшип-

ники выйдут за рамки прежних возможностей.

Новые сложные области применения диктуют

новые требования к подшипникам, особенно

в отношении их способности работать в экстре-

мальных условиях эксплуатации, где сущест-

вует риск задирания, граничного смазывания,

резких перепадов нагрузки, малых нагрузок или

высоких рабочих температур.

Чтобы соответствовать этим тяжелым усло-

виям, подшипники SKF могут иметь антифрик-

ционное керамическое покрытие на поверх-

ностях качения. Это покрытие с торговой мар-

кой NoWear было разработано фирмой SKF для

подшипников качения и защищено патентом.

Подшипники NoWear

Использование подшипников NoWear имеет

смысл в тех случаях, когда обычные подшип-

ники не выдерживают тяжелых условий работы

и быстро выходят из строя. Подшипники NoWear

способны гораздо дольше работать при недос-

таточном смазывании, резких перепадах нагруз-

ки и изменениях скорости, вибрации и кача-

тельном движении.

Они открывают новые возможности исполь-

зования работающих в тяжелых условиях

подшипников и подшипниковых узлов без

необходимости вносить существенные измене-

ния в их конструкцию, а также обеспечивают

свободу при создании новых конструкций.

Качество их работы уже доказано в целом ряде

экстремальных областей применения, включая

бумагоделательные машины, морское и при-

брежное оборудование, вентиляторы, компрес-

соры, гидравлические насосы и двигатели.

Большинство шариковых и роликовых под-

шипников можно приобрести в исполнении

NoWear, как описано ниже и показано в табл. 1.

Прочие варианты и исполнения могут быть

изготовлены на заказ.

Подшипники NoWear исполнения L5DA

Подшипники NoWear исполнения L5DA

используются наиболее широко. Данные под-

шипники снабжены телами качения с покры-

тием (

† рис. 1) и рекомендуются для тех

случаев, когда нагрузка находится в пределах

от низкой до средней и присутствует вибрация

или колебания.

Подшипники NoWear исполнения L7DA

Подшипники NoWear исполнения L7DA имеют

покрытие тел качения и дорожки(ек) качения

внутреннего кольца (

† рис. 2). Этот вариант

рекомендуется для тех случаев, когда важна

сопротивляемость абразивному износу

или присутствуют тяжелые нагрузки.

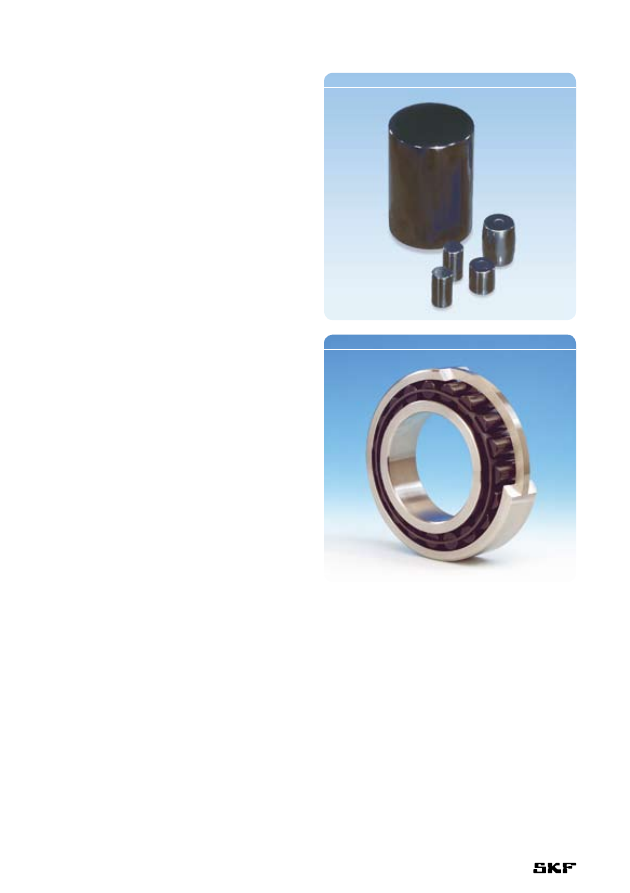

Pис. 1

Pис. 2

944

Таблица 1

Ассортимент подшипников NoWear

Тип подшипника





Вариант исполнения

Символ

Диапазон размеров

1)





Тела

Тела качения







качения

+ дорожки качения









внутреннего кольца



Радиальные шарикоподшипники



– диаметр отверстия d = 15 – 140 мм



L5DA

L7DA



Радиально-упорные шарикоподшипники



– диаметр отверстия d = 15 – 140 мм



L5DA

L7DA



Цилиндрические роликоподшипники



– диаметр отверстия d = 15 – 220 мм



L5DA

L7DA



– диаметр отверстия d свыше 220 мм



L5DA

–



Игольчатые подшипники





– диаметр отверстия d = 15 – 220 мм



L5DA

L7DA



– диаметр отверстия d свыше 220 мм



L5DA

–



Сферические роликоподшипники





– диаметр отверстия d = 15 – 220 мм



L5DA

L7DA



– диаметр отверстия d свыше 220 мм



L5DA

–



Тороидальные роликоподшипники CARB





– диаметр отверстия d = 15 – 220 мм



L5DA

L7DA



– диаметр отверстия d свыше 220 мм



L5DA

–



Упорные шарикоподшипники





– диаметр отверстия d = 15 – 110 мм



L5DA

–



Упорные сферические роликоподшипники





– любой диаметр отверстия



L5DA

–

1)

 Данные являются ориентировочными и могут изменяться в зависимости от серии размеров. За более подробной

информацией просим обращаться в SKF.

945

Подшипники NoWear

Области применения

подшипников NoWear

Если планируется использовать подшипники

NoWear в особо ответственных узлах, то, как

правило, необходимо учесть и взвесить несколь-

ко рабочих параметров. После того, как эти

параметры определены, выбор подшипников

с покрытием NoWear производится совместно

с персоналом технической службы SKF.

Приводимые ниже рекомендации показы-

вают области применения, которые могут полу-

чить преимущества от использования подшип-

ников с покрытием NoWear.

Если подшипники с цилиндрическими,

игольчатыми, сферическим или тороидаль-

ными роликами подвергаются малым нагрузкам

в сочетании с высокими скоростями, использо-

вание подшипников NoWear L5DA рекоменду-

ется для достижения расчетного срока службы

подшипника.

При использовании подшипников NoWear

исполнения L5DA допускается производить

повторное смазывание через увеличенные

интервалы времени без негативных последст-

вий для срока службы подшипника, однако

регулярная смазка позволяет повысить

рабочие частоты вращения подшипника.

Подшипники, подвергаемые качательным

движениям или внешней вибрации могут

преждевременно выходить из строя из-за

недостаточного смазывания. Для таких усло-

вий SKF рекомендует использовать исполне-

ние L5DA. Однако в экстремальных случаях,

возможно следует отдать предпочтение

исполнению L7DA.

Если условия эксплуатации приводят к недос-

таточной вязкости смазочного материала (k < 1)

и это неизбежно, использование подшипников

NoWear является отличным способом продле-

ния срока службы подшипника и повышения

надежности машин и механизмов. Обычно

рекомендуют подшипники NoWear исполнения

L5DA, однако для нестандартных условий

смазывания, например, когда подшипники

смазываются средой процесса, следует исполь-

зовать более совершенный вариант L7DA.

За дополнительной информацией о подшип-

никах NoWear просим обращаться в техни-

ческую службу SKF.

Продление срока службы

подшипников

Подшипники NoWear пригодны в условиях,

когда смазочной пленки недостаточно для

бесперебойной работы подшипника, т.е. когда

величина относительной вязкости k <1. При

расчете ресурса подшипника NoWear следует

воспользоваться традиционным методом рас-

чета ресурса подшипников, однако принимая
k

= 1.

Возможности продления срока службы

подшипника за счет перехода к использо-

ванию подшипника NoWear в условиях малой

нагрузки и высокой скорости зависит от кон-

кретного случая применения, однако опыт

показывает, что следует ожидать увеличения

срока службы в несколько раз. Тем не менее,

расчет ресурса в таких условиях затруднен.

Для подшипников, смазываемых пластич-

ной смазкой и работающих с частотами враще-

ния близкими или превышающими номи-

нальную, либо при высоких температурах,

сокращающих срок службы смазочного

материала, выбор варианта NoWear позволяет

увеличить интервалы повторного смазывания

до 15 раз в зависимости от условий эксплуа-

тации.

В тех случаях, когда желательно продлить

срок службы подшипников, работающих в

условиях больших нагрузок и маргинальной

смазки, выбор подшипника NoWear является

хорошим решением. Покрытие NoWear не в

состоянии защитить подшипник от питтинга,

вызываемого постоянными тяжелыми нагруз-

ками. При тяжелых нагрузках максимальные

напряжения сдвига находятся ниже покрытия

внутри подшипниковой стали, которая сохра-

няет качества обычной стали. В таких случаях

необходимо обращаться в службу технической

поддержки SKF.

946

Технические данные

Размеры, допуски, внутренний зазор

Размеры, допуски и внутренний зазор подшип-

ников NoWear идентичны аналогичным

параметрам стандартных подшипников.

Грузоподъемность

Динамическая и статическая грузоподъем-

ность подшипников NoWear идентична

параметрам стандартных подшипников.

Материал покрытия NoWear

Антифрикционное керамическое покрытие

наносится методом вакуумного напыления.

Покрытые таким способом поверхности под-

шипника сохраняют свойства основного мате-

риала, имея при этом присущие покрытию

NoWear жесткость, малый коэффициент трения

и износостойкость. В процессе эксплуатации

происходит перенос микрочастиц материала

покрытия на сопряженные поверхности. Такой

перенос, а также инертность материала умень-

шают трение и повышают сопротивляемость

износу и задиранию даже для тех подшипни-

ков, где покрытие имеют только тела качения.

Основные свойства покрытия NoWear

приведены в табл. 2.

Смазывание подшипников

NoWear

В общем случае для подшипников NoWear

действительны те же рекомендации по

смазыванию, что и для стандартных подшип-

ников (

† раздел «Смазывание», на стр. 229).

Однако подшипники NoWear будут работать

с высокой надежностью даже в том случае,

когда не удается достигнуть достаточного раз-

деления сопряженных поверхностей качения

(k < 1), путем предотвращения металлического

контакта между телами качения и кольцами.

Следует отметить, что покрытие NoWear

позволяет использовать смазочные материалы

с пониженным содержанием антизадирных

и антиизносных добавок, т.к. само действует

подобно сильной присадке.

Подшипники NoWear не предназначены

для эксплуатации в условиях вакуума

и других полностью сухих условий качения.

Таблица 2

Свойства покрытия NoWear

Свойства

NoWear

Твердость

1 200 HV10

Толщина покрытия

– в зависимости от размера

1 ... 3

подшипника (мкм)

Коэффициент трения

– сухое скольжение по стали

0,1 ... 0,2

Максимальная рабочая температура

1)



– покрытие NoWear

+350

o

C

1)

 покрытие NoWear способно выдерживать температуры

до +350 °C. Однако в большинстве случаев ограничи-

вающим фактором является подшипниковая сталь.

За дополнительной информацией просим обращаться

в техническую службу SKF.

947
