подвергаются.воздействию.больших.ускорений.

или.быстрых.изменений.направления.нагрузки..

В.таких.условиях.силы.инерции.роликов.и.сепа­

ратора,.а.также.трение.в.смазочном.материале,.

могут.оказывать.вредное.воздействие.на.усло­

вия.качения.в.подшипнике.и.вызывать.проскаль­

зывание.роликов,.повреждающее.дорожки.

качения.

Величину.требуемой.минимальной.нагрузки,.

которая.должна.быть.приложена.к.упорному.

сферическому.роликовому.подшипнику,.можно.

рассчитать.по.формуле

.

q. n. w

2

F

am

.=.1,8.F

r

.+.A...––––––

.

<.1.000

.

z

где

F

am.

=. минимальная.осевая.нагрузка,.кН

F

r.

=. радиальная.составляющая.нагрузки.на.

подшипник,.нагруженный.комбиниро­

ванной.нагрузкой,.кН

C

0.

=. статическая.грузоподъемность,.кН..

(

†.таблица.изделий)

A. =. коэффициент.минимальной.нагрузки.

(

†.таблица.изделий)

n. =. частота.вращения,.об/мин

Если.1,8.F

r

.<.0,0005.C

0

,.тогда.величина.0,0005.

C

0

.должна.использоваться.в.вышеуказанном.

уравнении.вместо.1,8.F

r

.

При.скоростях,.превышающих.номинальную.

частоту.вращения,.или.при.запуске.подшипни­

ков.в.работу.в.условиях.низких.температур.или.

использовании.высоковязких.смазочных.мате­

риалов.могут.потребоваться.еще.большие.

минимальные.нагрузки..Масса.деталей,.опи­

рающихся.на.подшипник,.вместе.с.внешними.

силами,.как.правило,.превосходит.необходи­

мую.минимальную.нагрузку..В.противном.

случае,.упорному.сферическому.роликовому.

подшипнику.требуется.предварительное.

нагружение,.например,.при.помощи.пружин..

За.дополнительной.информацией.обращайтесь.

в.техническую.службу.SKF.

Эквивалентная.динамическая.

нагрузка.на.подшипник

Обычно.упорные.сферические.роликоподшип­

ники.устанавливают.таким.образом,.что.биения.

деталей.не.оказывают.влияния.на.распределе­

ние.нагрузок.в.подшипнике..В.таком.случае.для.

динамически.нагруженных.упорных.сфери­

ческих.роликовых.подшипников.при.условии,.

что.F

r

.≤.0,55.F

a

.

P.=.0,88.(F

a

.+.1,2.F

r

)

Однако,.если.подшипник.установлен.таким.

образом,.что.биения.деталей.оказывают.влия­

ние.на.распределение.нагрузок.в.подшипнике.

и.при.условии.F

r

.≤.0,55.F

a

:

P.=.F

a

.+.1,2.F

r

При.условии.F

r

.>.0,55.F

a

,.рекомендуется.

обратиться.в.техническую.службу.SKF.

Эквивалентная.статическая.нагрузка.

на.подшипник

P

0

.=.F

a

.+.2,7.F

r

При.условии.F

r

.>.0,55.F

a

,.рекомендуется.

обратиться.в.техническую.службу.SKF.

Дополнительные.обозначения

Ниже.представлен.перечень.и.значение.

суффиксов,.обозначающих.определенные.

характеристики.упорных.сферических.

роликовых.подшипников.

E.

Оптимизированная.внутренняя.

конструкция.и.штампованный.сталь­

ной.сепаратор.оконного.типа

EF.

Оптимизированная.внутренняя.

конструкция.и.механически.

обработанный.сепаратор.из.стали

EM.

Оптимизированная.внутренняя.

конструкция.и.механически.

обработанный.сепаратор.из.латуни

N1.

Один.фиксирующий.паз.на.свободном.

кольце

N2.

Два.фиксирующих.паза.на.свободном.

кольце,.расположенные.под.углом.

180°.друг.к.другу

VE447. Тугое.кольцо.с.тремя.резьбовыми.

отверстиями.на.одном.торце.под.рым­

болты

VE447E. Тугое.кольцо.с.тремя.резьбовыми.

отверстиями.на.одном.торце.и.тремя.

соответствующими.рым­болтами

Упорные.сферические.роликоподшипники

880

VE632. Свободное.кольцо.с.тремя.

резьбовыми.отверстиями.на.одном.

торце.под.рым­болты

Конструкция.сопряженных.

деталей

Размеры.опор.d

a

.и.D

a

.в.таблице.изделий.дейст­

вительны.для.нагрузок.на.подшипник.пример­

но.до.F

a

.=.0,1.C

0

..В.тех.случаях,.когда.подшип­

ники.подвергаются.большим.нагрузкам,.может.

потребоваться.полная.опора.тугих.и.свободных.

колец.(d

a

.=.d

1

.и.D

a

.=.D

1

).и.радиальная.нагрузка.

на.свободное.кольцо..За.дополнительной.

информацией.обращайтесь.в.техническую.

службу.SKF.

Для.подшипников.типа.E.со.штампованным.

стальным.сепаратором.отверстие.корпуса.

должно.быть.расточено.(

†.рис..5).для.того,.

чтобы.поверхность.сепаратора.не.касалась.

корпуса.в.случае.перекоса.вала..Рекомендован­

ные.ориентировочные.величины.диаметра.

расточки.составляют

•. D.+.15.мм.для.подшипников.с.наружным.

диаметром.до.380.мм.и.

•. D.+.20.мм.для.подшипников.больших.

размеров..

Pис..5

%

881

Смазывание

В.большинстве.случаев.упорные.сферичес­

кие.роликовые.подшипники.рекомендуется.

смазывать.маслом.или.пластичной.смазкой,.

содержащей.антизадирные.присадки.(ЕР).

При.смазке.пластичной.смазкой.зоны.контакта.

торцов.роликов/бортов.должны.быть.обеспе­

чены.достаточным.количеством.смазочного.

материала..В.зависимости.от.случая.примене­

ния.подшипника.это.лучше.всего.делать.путем.

полного.заполнения.подшипника.и.его.корпуса.

пластичной.смазкой.или.путем.регулярного.

повторного.смазывания.

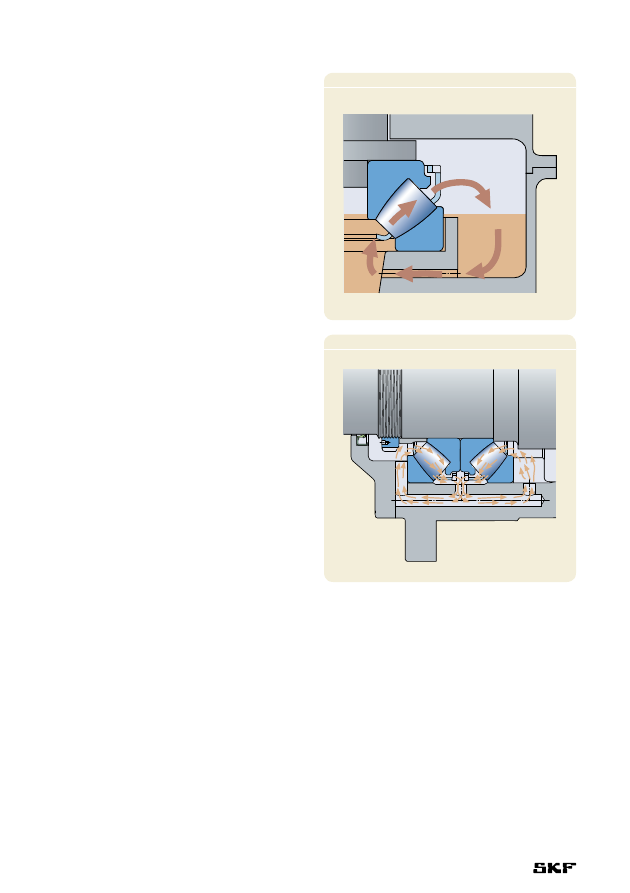

В.силу.своей.внутренней.конструкции.упор­

ные.сферические.роликовые.подшипники.

обладают.насосным.эффектом,.который.можно.

использовать.для.создания.циркуляции.смазоч­

ного.масла.в.тех.случаях,.когда

•. вал.находится.в.вертикальном.положении.

(

†.рис..6).или

•. вал.находится.в.горизонтальном.положении.

(

†.рис..7).

Насосный.эффект.следует.учитывать.при.

выборе.смазочных.материалов.и.уплотнений.

За.дополнительной.информацией.о.смазы­

вании.упорных.сферических.роликоподшипни­

ков.обращайтесь.в.техническую.службу.SKF..

Pис..6

Pис..7

Упорные.сферические.роликоподшипники

882

Монтаж

Упорные.сферические.роликоподшипники.

имеют.разборную.конструкцию,.т.е..тугое.кольцо.

и.комплект.роликов.с.сепаратором.можно.уста­

навливать.отдельно.от.свободного.кольца.

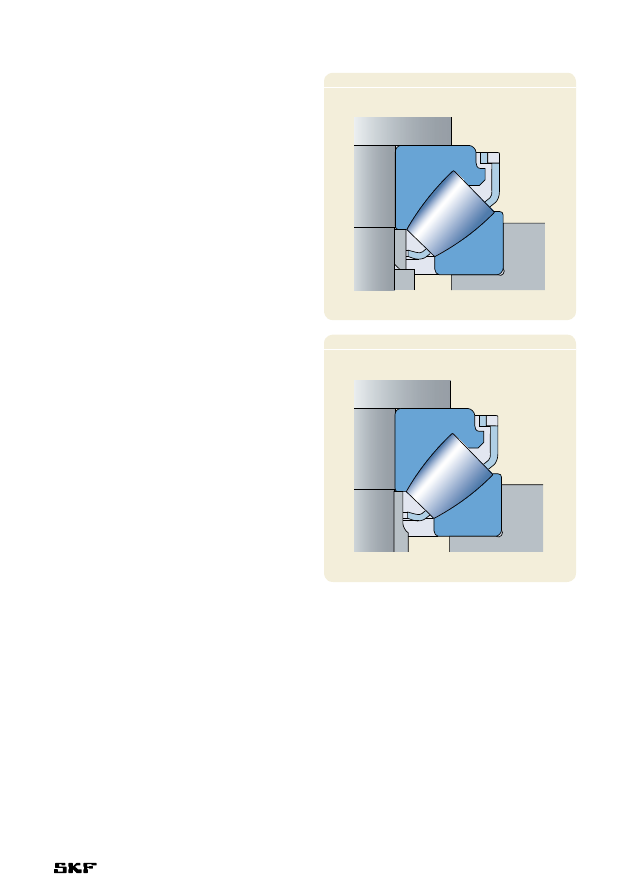

При.замене.подшипников.более.ранних.

конструкций.с.механически.обработанным.

сепаратором,.где.направляющая.втулка.сепа­

ратора.одновременно.служит.опорой,.на.под­

шипники.типа.Е,.между.тугим.кольцом.и.запле­

чиком.вала.должна.быть.установлена.проста­

вочная.втулка(

†.рис..8).

При.замене.подшипников.более.ранней.

конструкции.типа.B,.которые.были.установле­

ны.с.проставочной.втулкой,.эта.втулка.должна.

быть.проверена.и,.при.необходимости,.под­

вергнута.дополнительной.обработке.(

†.рис..9)..

Втулки.должны.быть.закаленными.и.иметь.

шлифованные.торцы..Рекомендуемые.вели­

чины.наружного.диаметра.втулки.для.каждого.

типоразмера.подшипника.приведены.в.таблице.

изделий.

Pис..8

Pис..9
