Конструкция............................................................................................................... . 878

Подшипники.класса.SKF.Explorer................................................................................ . 878

Подшипники.–.основные.сведения............................................................................. . 879

Размеры.................................................................................................................................................. 879

Допуски.................................................................................................................................................. 879

Перекос................................................................................................................................................... 879

Влияние.рабочей.температуры.на.материал.подшипника............................................................. 879

Минимальная.нагрузка......................................................................................................................... 879

Эквивалентная.динамическая.нагрузка.на.подшипник.................................................................. 880

Эквивалентная.статическая.нагрузка.на.подшипник...................................................................... 880

Дополнительные.обозначения........................................................................................................... 880

Конструкция.сопряженных.деталей............................................................................ . 881

Смазывание................................................................................................................ . 882

Монтаж...................................................................................................................... . 883

Таблицы.изделий....................................................................................................... . 884

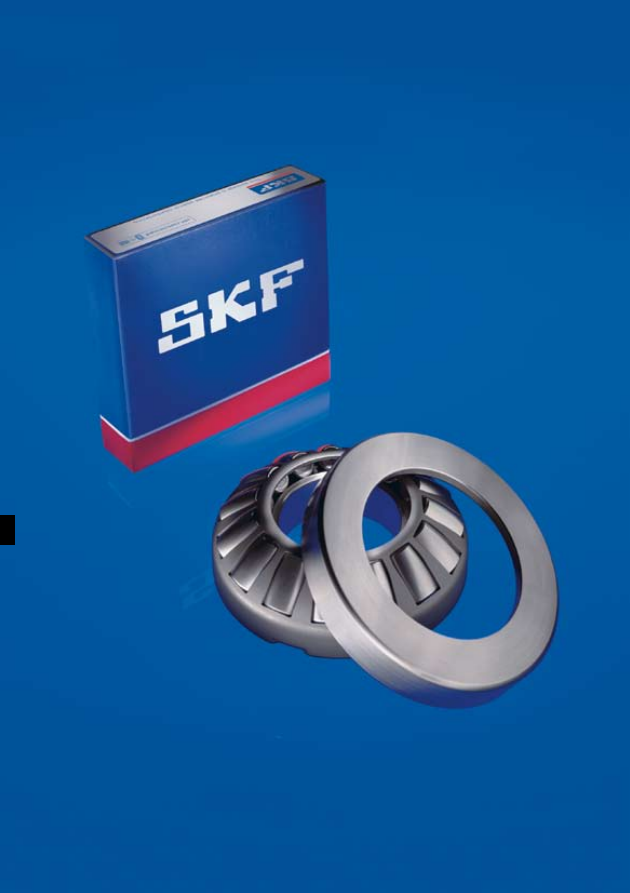

Упорные.сферические.

роликоподшипники

877

Упорные.сферические.роликоподшипники

Конструкция

Поскольку.нагрузка.в.упорных.сферических.

роликоподшипниках.передается.от.одной.

дорожки.качения.к.другой.под.углом.к.оси.

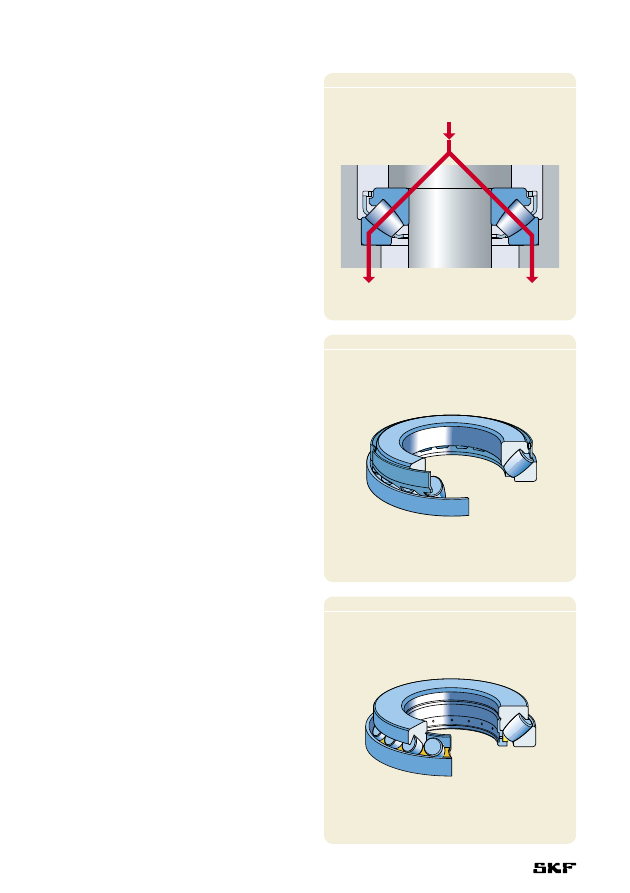

вращения.(

†.рис..1),.подшипники.данного.

типа.способны.воспринимать.одновременно.

действующие.радиальные.и.осевые.нагрузки..

Еще.одной.важной.характеристикой.упорных.

сферических.роликоподшипников.является..

их.способность.к.самоустановке,.благодаря.

которой.подшипники.не.чувствительны.к.изгибу.

вала.и.перекосу.вала.относительно.корпуса.

Упорные.сферические.роликоподшипники.

SKF.имеют.большое.число.ассиметричных.

роликов.и.дорожки.качения.оптимальной.

кривизны..Поэтому.они.способны.восприни­

мать.очень.большие.осевые.нагрузки.и.вра­

щаться.с.относительно.высокими.скоростями.

Упорные.сферические.роликоподшипники.

SKF.производятся.в.двух.исполнениях,.в.зависи­

мости.от.размера.и.серии..Подшипники.до.

размера.68,.имеющие.суффикс.обозначения.E,.

имеют.штампованный.стальной.сепаратор.

оконного.типа,.который.вместе.с.роликами.

образует.единиый.неразъемный.узел.с.тугим.

кольцом.(

†.рис..2)..Подшипники.всех.других.

размеров.имеют.механически.обработанный.

сепаратор.из.стали.или.латуни,.который.удер­

живается.втулкой,.установленной.в.отверстии.

тугого.кольца.(

†.рис..3)..Тугое.кольцо..

и.сепаратор.с.роликами.образуют.единый.узел.

Подшипники.класса..

SKF.Explorer

Упорные.сферические.роликоподшипники..

с.улучшенными.рабочими.характеристиками.

класса.SKF.Explorer.отмечены.в.таблице.изде­

лий.звездочкой..Подшипники.класса.SKF.

Explorer.сохраняют.обозначения,.соответ­

ствующие.обозначениям.стандартных.подшип­

ников.более.ранних.выпусков,.например.29300.

E,.однако.на.каждом.подшипнике.и.его.

упаковке.нанесена.маркировка.«EXPLORER».

Pис..1

Pис..2

Pис..3

878

Подшипники.–.основные.

сведения

Размеры

Основные.размеры.упорных.сферических.

роликоподшипников.соответствуют.стандарту.

ISO.104:2002.

Допуски

Стандартные.упорные.сферические.роликопод­

шипники.производятся.по.нормальному.классу.

точности.согласно.стандарту.ISO.199:1997..

Однако.допуски.общей.высоты.для:.

•. стандартных.подшипников.более,.чем.на..

50.%,.а.для

•. подшипников.класса.SKF.Explorer.–.на.75.%

уже.допусков.ISO..

Величины.допусков.приведены.в.табл..10.

на.стр..132.

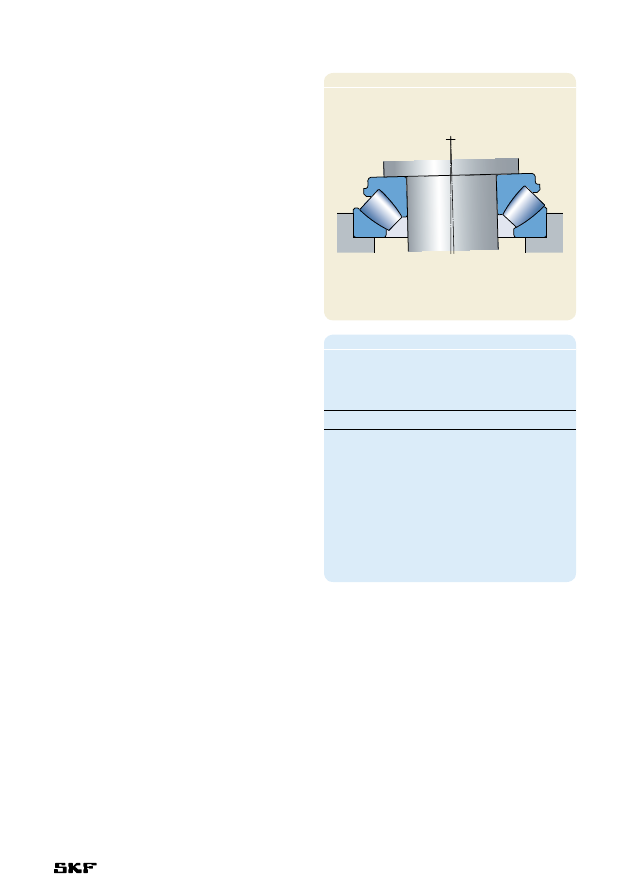

Перекос

В.силу.своей.конструкции.упорные.сферичес­

кие.роликоподшипники.являются.самоуста­

навливающимися,.т.е..способны.компенсиро­

вать.перекос.вала.относительно.корпуса,.а.

также.изгибы.вала.в.процессе.эксплуатации.

(

†.рис..4)..Способность.реализации.полного.

допустимого.перекоса.подшипника.зависит.от.

конструкции.узла,.уплотнений.и.др..деталей.

Допустимая.величина.перекоса.уменьшается.

по.мере.возрастания.нагрузки..Величины,.приве­

денные.в.табл..1,.являются.допустимыми.при.

постоянной.величине.перекоса.и.вращающемся.

тугом.кольце..В.процессе.конструирования.под­

шипниковых.узлов.целесообразно.получить.

консультацию.технической.службы.SKF.в.сле­

дующих.случаях:

•. Перекос.вращающегося.свободного.кольца.

•. Перекос.вала,.приводящий..к.колебаниям.

тугого.кольца.

Влияние.рабочей.температуры..

на.материал.подшипника

Все.упорные.сферические.роликовые.подшип­

ники.SKF.проходят.специальную.термическую.

обработку,.которая.позволяет.им.работать..

в.условиях.повышенных.температур.продолжи­

тельное.время.без.возникновения.недопус­

тимых.изменений.размеров..Например,.допус­

кается.эксплуатация.данных.подшипников.при.

температуре.+200.°C.в.течение.2.500.часов.

или.в.течение.более.коротких.периодов.време­.

ни.даже.при.более.высоких.температурах.

Минимальная.нагрузка

Чтобы.обеспечить.удовлетворительную.работу.

упорных.сферических.роликоподшипников,.

равно.как.и.всех.остальных.типов.подшипников.

качения,.на.них.постоянно.должна.воздейство­

вать.определенная.минимальная.нагрузка..Это.

особенно.важно.в.тех.случаях,.когда.подшип­

ники.вращаются.с.высокими.скоростями.или.

Pис..4

292.(E).

2.

1,5.

1

293.(E).

2,5.

1,5.

0,3

294.(E).

3.

1,5.

0,3

1)

.P

0

.=.F

a

.+.2,7.F

r

.

Таблица.1

Допустимый.угловой.перекос

Серия.

Допустимый.перекос

подшипника. при.нагрузке.на.подшипник.P

0

1)

.

<.0,05.C

0

. >.0,05.C

0

.. >.0,3.C

0

–.

градусы
