Pис. 15

B

для ввода щупа в зазор между дорожкой

качения и ненагруженным роликом. В таких

случаях «истинный» зазор в домонтажном

и послемонтажном состоянии определяется

с помощью следующей процедуры (c):

•  Измерить зазор «с» в положении 12 часов

для стоящего подшипника или в положении

6 часов для подшипника, установленного на

шейке вала.

•  Измерить зазор «а» в положении 9 часов

и «b» в положении 3 часа, не меняя положе­

ния подшипника.

•  Bычислить величину «истинного» радиаль­

ного внутреннего зазора с относительно

высокой точностью по формуле 0,5 (a + b + c).

Рекомендуемые величины минимально допус­

тимого зазора после монтажа приведены

в табл. 6 на стр. 711.

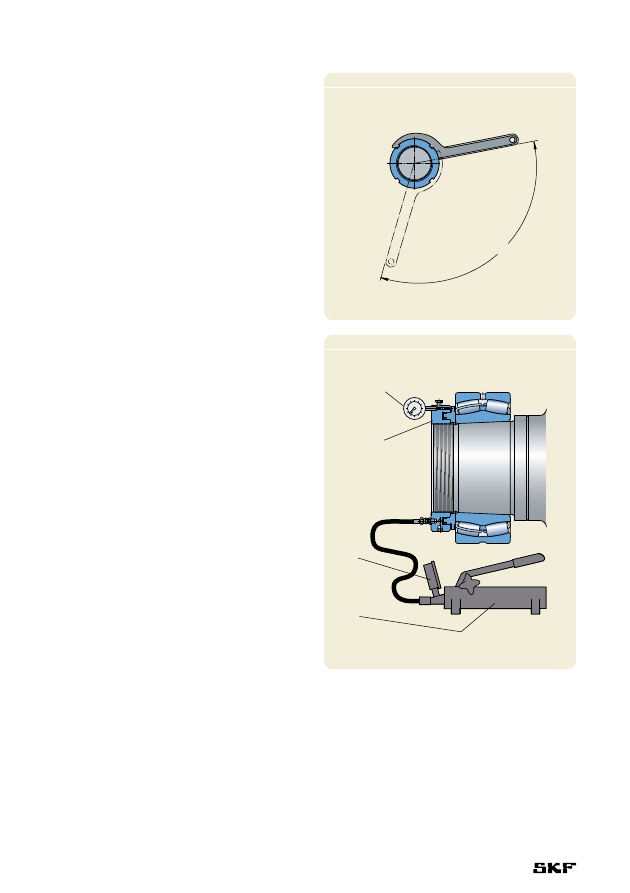

Измерение угла затяжки стопорной

гайки

Монтаж малых или средних подшипников на

конические посадочные места не вызовет затруд­

нений, если воспользоваться измерением угла

затяжки стопорной гайки

a († pис. 15) и

методом, описанным ниже. Рекомендуемые

величины угла затяжки a представлены в

табл. 6 на стр. 711.

Прежде, чем начать окончательную затяжку,

подшипник следует насадить на посадочное

место до тех пор, пока вся окружность отверстия

подшипника или втулки не войдет в контакт

с поверхностью вала по всей окружности, т.е.

не будет проворота внутреннего кольца относи­

тельно вала. Затем поворотом гайки на задан­

ный угол

a подшипник сдвигают по кони­

ческой посадочной поверхности. По возмож­

ности следует проверить остаточный зазор

подшипника.

При использовании гайки типа KM необхо­

димо ее вывернуть, установить стопорную

шайбу и вновь затянуть гайку. Фиксацию гай­

ки осуществляют путем загиба одной из лапок

стопорной шайбы в фиксирующий паз. При

использовании гайки типа KMFE фиксация

осуществляется путем затяжки установочного

винта с рекомендуемым моментом.

Pис. 16

d

a

c

b

Сферические роликоподшипники

Измерение величины осевого

смещения

Монтаж подшипников с коническим отверс­

тием можно осуществить путем измерения

величины осевого смещения внутреннего

кольца на его посадочном месте. Рекоменду­

емые величины требуемого осевого смещения

S для общих случаев эксплуатации предста­

влены в табл. 6 на стр. 711.

712

Наиболее подходящим в этом случае будет

метод смещения SKF. Этот метод монтажа

обеспечивает очень надежный и простой

способ определения начального положения

подшипника, которое используется в качестве

исходной точки измерения величины осевого

смещения. Для этого следует использовать

следующие инструменты (

† pис. 16)

•  гидравлическая гайка типа HMV .. E (a)

•  гидравлический насос (b)

•  манометр (c), рассчитанный на условия

монтажа

•  индикатор часового типа (d).

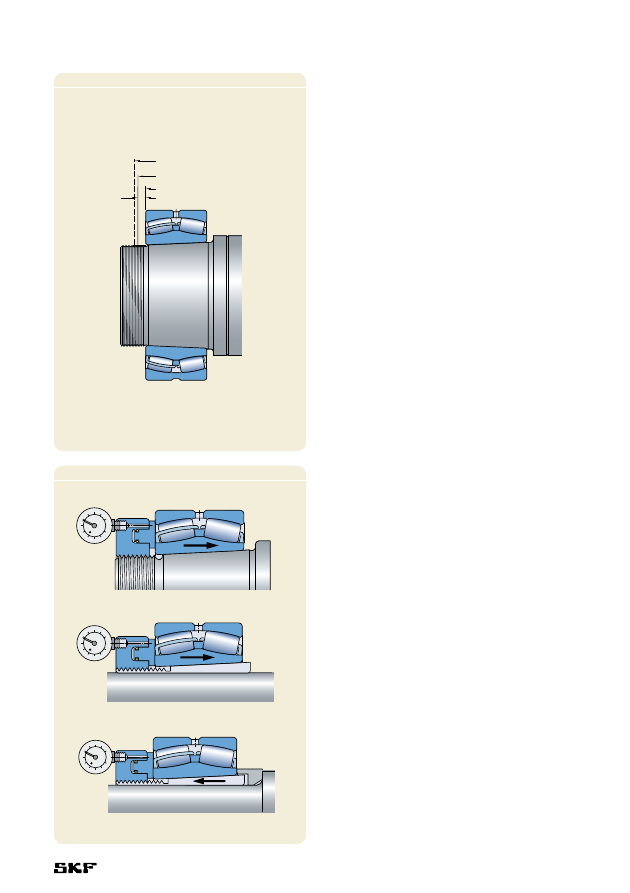

Сущность метода состоит в том, что гидрав­

лическое давление в гидравлической гайке

используется для установки подшипника на

посадочное место путем его смещения с неоп­

ределенного «нулевого» положения в началь­

ное положение, которое определяется по

величине давления масла в гидравлической

гайке (

† pис. 17) После перемещения под­

шипника в начальное положение его пере­

мещают на заданное расстояние в конечное

положение. Величину осевого перемещения

можно точно определить по индикатору часо­

вого типа, установленному на гидравлической

гайке.

Специалисты SKF определили допустимые

величины давления масла и осевого смещения

для отдельных подшипников, которые

применяются для подшипниковых узлов

(

† pис. 18) с

•  одной поверхностью скольжения (a и b) или

•  двумя поверхностями скольжения (c).

Pис. 18

a

b

c

Pис. 17

T

T

«нулевое» положение
начальное положение
конечное положение

713

Pис. 19

0/

''

$-3

."9



5.&.


4FOTP.PVOU
*OEJDBUPS

Измерение величины расширения

внутреннего кольца

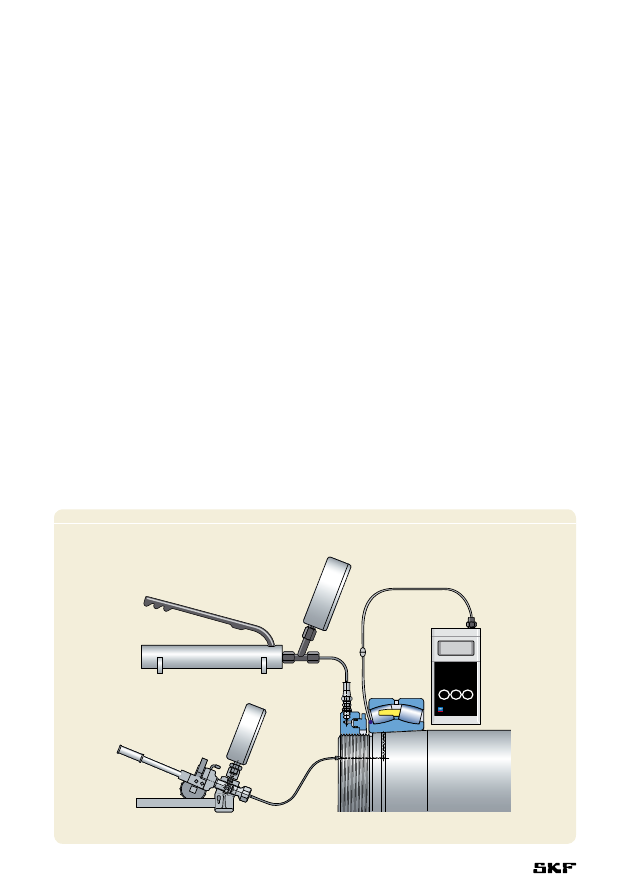

Метод измерения величины расширения

внутреннего кольца обеспечивает простой,

быстрый и точный монтаж крупногабаритных

сферических роликоподшипников с коничес­

ким отверстием без измерения величины ради­

ального зазора до и после монтажа. Метод

монтажа SKF SensorMount предусматривает

использование датчика, вмонтированного во

внутреннее кольцо подшипника, и специаль­

ного переносного индикаторного прибора

(

† pис. 19).

Подшипник устанавливается на коническое

посадочное место при помощи традиционного

монтажного инструмента SKF. Поступающая от

датчика информация обрабатывается индика­

торным прибором. Величина расширения внут­

реннего кольца отображается в виде отношения

уменьшения зазора (мм) к диаметру отверстия

подшипника (м).

Такие аспекты, как размер подшипника,

гладкость поверхности, материал вала или его

конструкция – цельная или сплошная – учиты­

вать не требуется.

Для получения подробной информации

о методе монтажа SKF SensorMount просим

обращаться в техническую службу SKF.

Дополнительная информация по

монтажу

Дополнительную информацию о методах

монтажа сферических роликоподшипников

в целом и при помощи метода смещения SKF

можно найти

•  в методическом пособии «Точный метод

монтажа SKF» на CD­ROM

•  в «Интерактивном инженерном каталоге

SKF» на интернет­сайте www.skf.com

•  на интернет­сайте www.skf.com/mount.
