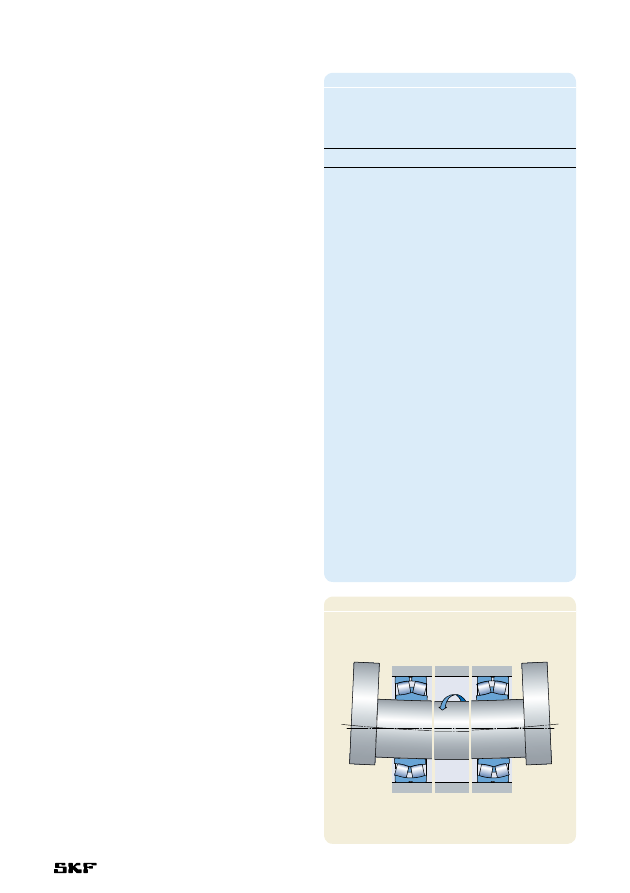

Подшипники – основные
сведения
Размеры
Основные размеры сферических роликопод
шипников соответствуют стандарту ISO
15:1998. Размеры закрепительных и стяжных
втулок соответствуют стандарту ISO 2982
1:1995.
Допуски
Допуски сферических роликоподшипников
в стандартном исполнении соответствуют
нормальному классу точности.
Сферические роликоподшипники класса SKF
Explorer с диаметром отверстия до 300 мм
включительно с цилиндрическим или кони
ческим отверстием производятся по более
жестким допускам, превосходящим допуски
нормального класса стандарта ISO. Например,
• допуск по ширине значительно уже, чем
нормальные допуски ISO (
† табл. 2)
• точность вращения соответствует классу
точности P5.
SKF также поставляет крупногабаритные
сферические роликоподшипники, соответст
вующие классу точности P5. Эти подшипники
имеют суффикс C08. Наличие конкретного
типоразмера в данном исполнении следует
уточнить перед размещением заказа.
Допуски диаметра отверстия и наружного
диаметра сферических роликоподшипников
класса SKF Explorer для вибромашин повы
шены до классов точности P6 и P5 соответ
ственно.
Величины допусков соответствуют стан
дарту ISO 492:2002 и приведены в табл. 3–5
на стр. 125.
Внутренний зазор
В стандартном варианте исполнения сфери
ческие роликоподшипники производятся с нор
мальным радиальным внутренним зазором;
большинство из них также производится
с увеличенным зазором C3. Многие типораз
меры подшипников также могут поставляться
с уменьшенным зазором C2 или увеличенным
зазором C4 и C5.
Стандартные сферические роликоподшип
ники для вибромашин производятся с увели
ченным зазором C4.
Величины радиального внутреннего зазора
приведены для подшипников
• с цилиндрическим отверстием – в табл. 3 и
• с коническим отверстием – в табл. 4.
Величины радиального внутреннего зазора
соответствуют стандарту ISO 5753:1991
и действительны для подшипников в домон
тажном состоянии при нулевой измерительной
нагрузке.
18
50
0
–60
0
–120
50
80
0
–60
0
–150
80
120
0
–80
0
–200
120
180
0
–80
0
–250
180
250
0
–80
0
–300
250
300
0
–100
0
–350
Таблица 2
Допуски ширины сферических роликоподшипников
класса SKF Explorer с диаметром отверстия до 300 мм
Диаметр
допуск по ширине
отверстия
в соответствии со
d
стандартом
стандартом
SKF
ISO
D
Bs
D
Bs
свыше до
верх. нижн. верх.
нижн.
мм
мкм
Сферические роликоподшипники
