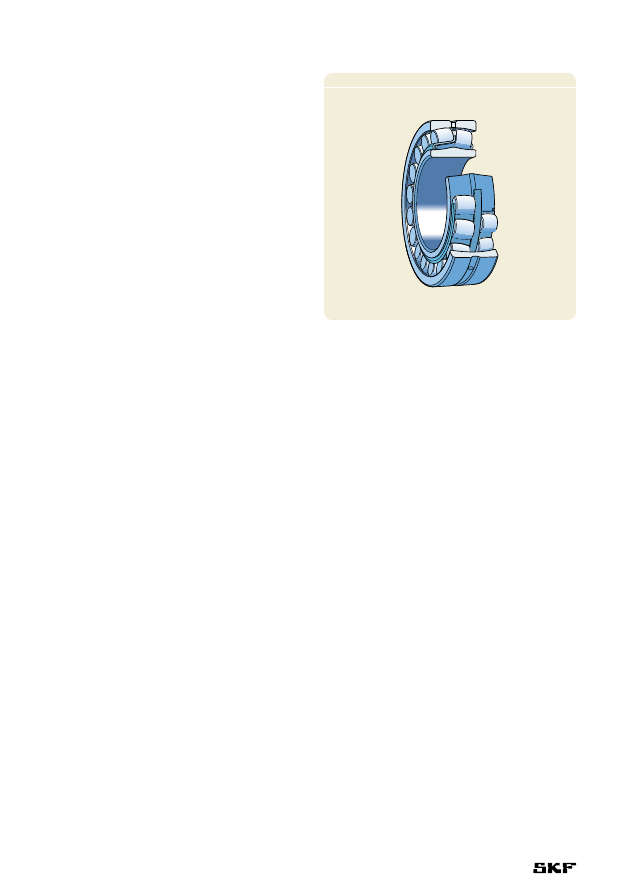

Сферические роликоподшипники имеют два

ряда роликов с общей сферической дорожкой

качения в наружном кольце и двумя дорож­

ками качения на внутреннем кольце, распо­

ложенными под углом к оси подшипника

(

† pис. 1). Такое удачное конструктивное

решение делает эти подшипники незамени­

мыми во многих ответственных областях приме­

нения. Сферические роликоподшипники

являются самоустанавливающимися и, как

следствие, нечувствительны к перекосам вала

относительно корпуса подшипника, к отклоне­

ниям или изгибам вала.

Сферические подшипники SKF лидируют с

т.з. конструкции и, помимо больших радиаль­

ных нагрузок, способны выдерживать большие

двухсторонние осевые нагрузки.

Стандартные подшипники

Номенклатура стандартных сферических

роликоподшипников SKF включает

•  открытые подшипники

•  подшипники с уплотнениями

•  подшипники для вибромашин.

Кроме подшипников стандартного исполнения

SKF предлагает широкий ассортимент сфери­

ческих роликоподшипников специального

назначения, адаптированных для особых

условий применения.

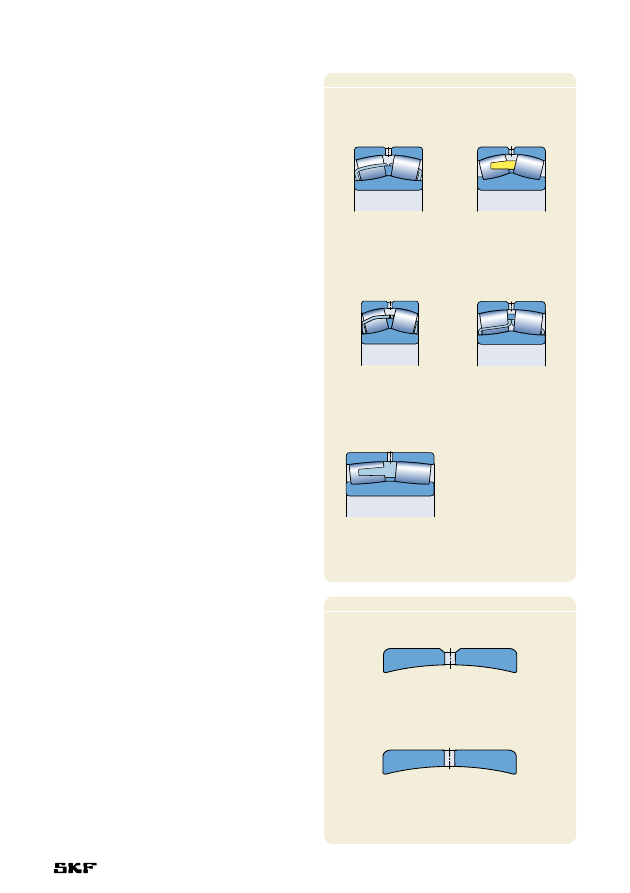

Открытые подшипники

Сферические роликоподшипники SKF произ­

водятся в нескольких исполнениях, которые

в зависимости от серии и размера отличаются

•  расположением плавающего направляю­

щего кольца, а также

•  конструкцией внутреннего кольца и сепа­

раторов,

которые описаны ниже и показаны на

(

† pис. 2).

C(J), CC

Два стальных сепаратора окон­

ного типа, внутреннее кольцо

без бортов и направляющее

кольцо, центрируемое по

внутреннему кольцу (a)

EC(J), ECC(J)  Два стальных сепаратора

оконного типа, внутреннее

кольцо без бортов, напра­

вляющее кольцо, центрируемое

по внутреннему кольцу и уси­

ленный комплект роликов (a)

CA

Цельный гребенчатый механи­

чески обработанный сепаратор

из латуни, удерживающие

борта на внутреннем кольце

и направляющее кольцо,

центрируемое по внутреннему

кольцу (b)

CAF

То же, что CA, но со стальным

сепаратором

ECA, ECAC

Цельный гребенчатый механи­

чески обработанный сепаратор

из латуни, удерживающие

борта на внутреннем кольце,

направляющее кольцо,

центрируемое по внутреннему

кольцу, и усиленный комплект

роликов (b)

ECAF

То же, что ECA, но со стальным

сепаратором

Pис. 1

Сферические роликоподшипники

696

E

Если диаметр отверстия подшипника

d ≤ 65 мм:

два стальных сепаратора оконного

типа, внутреннее кольцо без бортов и

направляющее кольцо, центрируемое

по внутреннему кольцу (c). Если диа­

метр отверстия подшипника d > 65 мм:

два стальных сепаратора оконного

типа, внутреннее кольцо без бортов и

направляющее кольцо, центрируемое

по сепараторам (d)

CAFA  Цельный гребенчатый механически

обработанный стальной сепаратор,

удерживающие борта на внутреннем

кольце

и направляющее кольцо, центри­

руемое по внутреннему кольцу (e)

CAMA  То же, что CAFA, но с латунным

сепаратором

За некоторым исключением все сферические

роликоподшипники SKF производятся как с

цилиндрическим, так и с коническим

отверстием

•  серия 240, 241, 248 и 249 имеет конусность

отверстия 1:30, суффикс K30

•  все другие серии имеют конусность

отверстия 1:12, суффикс K.

Кольцевая канавка и смазочные

отверстия

Для обеспечения эффективного смазывания

сферические роликоподшипники снабжены

•  кольцевой канавкой и тремя смазочными

отверстиями в наружном кольце (

† pис. 3a),

суффикс W33, или

•  тремя смазочными отверстиями в наружном

кольце (

† pис. 3b), суффикс W20.

Сферические роликоподшипники типа E

в стандартном исполнении имеют кольцевую

канавку и три смазочных отверстия. При этом

суффикс W33 в обозначении подшипника не

указывается.

Pис. 2



d



e



b

Pис. 3

8

8

a

b

697

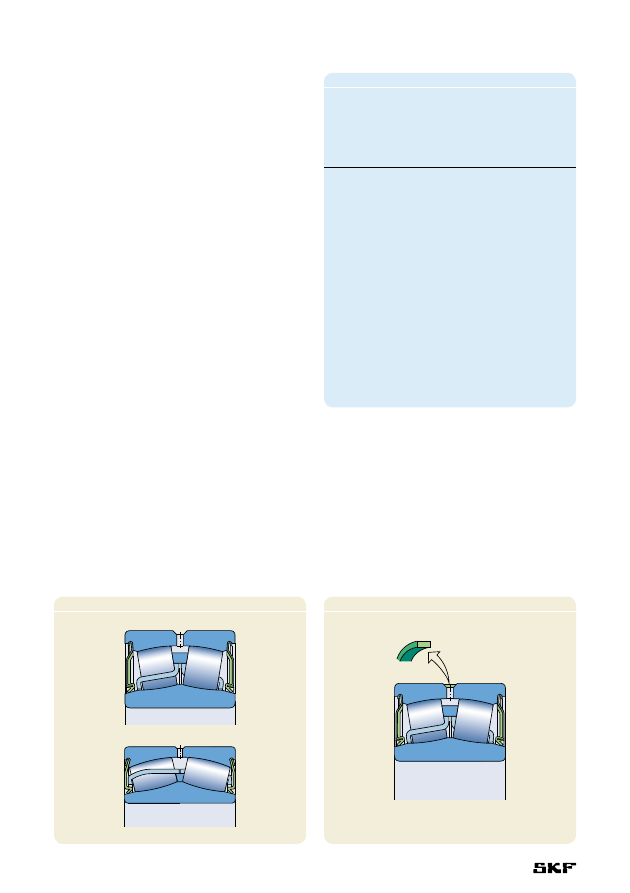

Подшипники с уплотнениями

Ряд сферических роликоподшипников SKF

также производится с контактными уплотне­

ниями с обеих сторон подшипника (

† pис. 4).

Уплотнения имеют армирование из листовой

стали и изготавливаются из следующих

масло­ и износостойких материалов

•  бутадиенакрилнитрильный каучук (NBR),

суффикс 2CS

•  гидрированный бутадиенакрилнитрильный

каучук (HNBR), суффикс 2CS5

•  фторкаучук (FPM), суффикс 2CS2.

Уплотнения вставляются в выточки наружного

кольца. Уплотнения подшипников малого

размера запрессовываются в выточку (a), в то

время как уплотнения подшипников большего

размера удерживаются при помощи стопорных

колец (b). Уплотнения имеют две кромки,

которые соприкасаются с поверхностью дорож­

ки качения внутреннего кольца, обеспечивая

надежное уплотнение.

Стандартные подшипники с уплотнениями

смазываются антизадирной пластичной смаз­

кой см. табл. 1. В процессе монтажа их не

следует промывать и нагревать до темпера­

туры свыше 80 °C.

Подшипники с уплотнениями не нуждаются

в повторном смазывании, если эксплуати­

руются при температуре не более 70 °C и ско­

рости вращения не более 50 % от предельной

скорости вращения, указанной в таблице

подшипников. При эксплуатации в условиях

высоких температур и/или скоростей рекомен­

Pис. 5

Таблица 1

Стандартная пластичная смазка для сферических

роликоподшипников SKF

Техническая

Пластичная смазка для

спецификация

подшипников типа



2CS, 2CS2/VT143



и 2CS5/VT143

Тип

Антизадирная пластичная



смазка

Загуститель

Литиевое мыло

Базовое масло

Минеральное

Класс консистенции

по шкале NLGI

2

Диапазон рабочих

температур, °C

1)



–20 до +110

Вязкость базового масла, мм

2

при 40 °C

200

при 100 °C

16

Степень заполнения,

% от свободного пространства в

подшипнике

25 до 35

Pис. 4

a

b

Сферические роликоподшипники

дуется повторное смазывание однотипной

пластичной смазкой на литиевой основе

(

† табл. 1). Для этого перед монтажом

подшипника необходимо удалить пластико­

вую полоску, закрывающую смазочные отверс­

тия (

† pис. 5). Обратите внимание, что для

повторного смазывания подшипников

с уплотнениями требуется лишь небольшое

количество пластичной смазки. Заполнение

подшипника пластичной смазкой должно

осуществляться медленно через смазочные

1) Диапазон рабочих температур

 раздел «Диапазон

     температур: принцип светофора SKF» стр. 232

698

отверстия в наружном кольце во время вра­

щения подшипника. Во избежание поврежде­

ния уплотнений не следует подавать смазку

с чрезмерным давлением.

Внутренняя конструкция подшипников

с уплотнениями аналогична конструкции

открытых подшипников. Наружные размеры

также идентичны, за исключением подшип­

ников серий 222 и 223, которые в уплотненном

исполнении несколько шире и имеют обозна­

чение BS2­22 и BS2­23 соответственно.

Стандартные подшипники с уплотнениями

поставляются с цилиндрическим отверстием.

Однако большинство подшипников серии

BS2­22 также изготаливается с коническим

отверстием. По специальному заказу любые

подшипники с уплотнениями могут поста­

вляться с коническим отверстием.

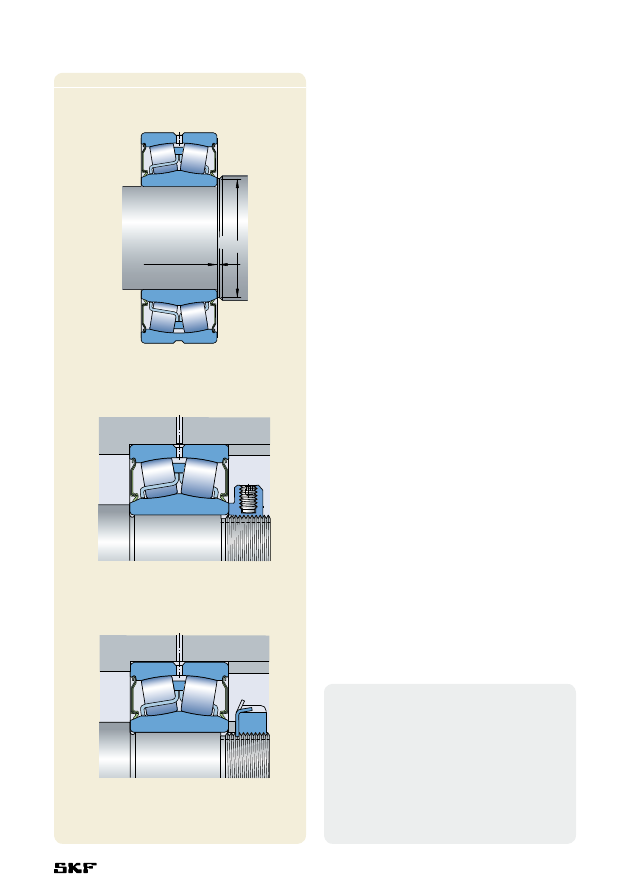

Во избежание помех вращению уплотнения

величина диаметра заплечика вала на отрезке

шириной не менее 1–2 мм от подшипника не

должна превышать d

a max

 (

† pис. 6a).

Если уплотненные подшипники закрепля­

ются на валу при помощи стопорной гайки,

SKF рекомендует использовать стопорную

гайку типа KMFE (

† pис. 6b) или установить

промежуточное кольцо между подшипником

и стопорной гайкой (

† pис. 6c).

Pис. 6

NJO°NN

E

BNBY

a

b

c

Внимание

Поскольку при воздействии экстремальных

температур, превышающих 300 °C,

уплотнения из фторкаучука выделяют

токсичные пары, необходимо следовать

рекомендациям по технике безопасности,

указанным в разделе «Материалы

уплотнений» на стр. 142.

699
