Перекос

Любой перекос наружных колец относительно

внутренних может быть компенсирован только

за счет силы, возникающей между роликами

и дорожками качения. Следует избегать пере­

косов, вызывающих чрезмерные напряжения

в подшипнике. В тех случаях, когда перекоса

избежать невозможно, фирма SKF рекомендует

использовать менее жесткие подшипники,

спаренные по Х­образной схеме.

Сепараторы

Однорядные конические роликоподшипники,

используемые в согласованных комплектах

подшипников, имеют штампованные стальные

сепараторы оконного типа , центрируемые по

роликам (

† рис. 3).

Минимальная нагрузка

Чтобы обеспечить удовлетворительную работу

спаренных конических роликоподшипников,

равно как и всех остальных типов подшипни­

ков качения, на них постоянно должна воздейст­

вовать минимальная нагрузка. Это особенно

важно в тех случаях, когда подшипники вра­

щаются с высокими скоростями или подвер­

гаются воздействию больших ускорений или

быстрых изменений направления нагрузки.

В таких условиях силы инерции роликов

и сепаратора, а также трение в смазочном

материале могут оказывать вредное воздейст­

вие на условия качения в подшипниковых

узлах и вызывать проскальзывание роликов,

повреждающее дорожки качения.

Величину требуемой минимальной нагрузки,

которая должна быть приложена к спаренным

коническим роликоподшипникам, можно

рассчитать по формуле

F

rm

 = 0,02 C

а для согласованных пар подшипников класса

SKF Explorer по формуле

F

rm

 = 0,017 C

Спаренные однорядные конические роликоподшипники

где

F

rm

= минимальная радиальная нагрузка для

пары подшипников, кН

C  = динамическая грузоподъемность пары

подшипников, кН (

† таблицы подшип­

ников)

При запуске подшипников в работу в условиях

низких температур или использовании высо­

ковязких смазочных материалов могут потре­

боваться еще большие минимальные нагрузки.

Масса деталей, опирающихся на подшипник,

вместе с внешними силами, как правило,

превосходит необходимую минимальную

нагрузку. В противном случае, спаренному

подшипнику требуется дополнительное

нагружение.

Эквивалентная динамическая

нагрузка на подшипник

Для динамически нагруженных спаренных

подшипников с расположением по О­образной

или Х­образной схеме

P = F

r

 + Y

1

F

a



когда F

a

/F

r

 ≤ e

P = 0,67 F

r

 + Y

2

F

a

  когда F

a

/F

r

 > e

для спаренных подшипников по схеме

«тандем»

P = F

r





когда F

a

/F

r

 ≤ e

P = 0,4 F

r

 + Y F

a



когда F

a

/F

r

 > e

Pис. 3

676

F

r

 и F

a

 – силы, действующие на спаренные

подшипники. Величины расчетных коэффи­

циентов e, Y, Y

1

 и Y

2

 приведены в таблицах

подшипников.

Для определения осевой нагрузки для

спаренных подшипников см. раздел «Опреде­

ление осевой нагрузки для одиночных подшип­

ников и спаренных подшипников с расположен­

ием «тандем» на стр. 612.

Эквивалентная статическая нагрузка

на подшипник

Для статически нагруженных спаренных

подшипников с расположением по О­образной

или Х­образной схеме

P

0

 = F

r

 + Y

0

F

a

и для спаренных подшипников с расположе­

нием «тандем»

P

0

 = 0,5 F

r

 + Y

0

F

a

Если P

0

 < F

r

, следует использовать P

0

 = F

r

. F

r

 и

F

a

 – силы, действующие на спаренные подшип­

ники. Величины расчетного коэффициента Y

0



приведены в таблицах подшипников.

Для определения осевой нагрузки для

спаренных подшипников с расположением

«тандем» см. раздел «Определение осевого

усилия для одиночных и спаренных по схеме

«тандем» подшипников» на стр. 612.

Дополнительные обозначения

Ниже приводится перечень и значение суффик­

сов, обозначающих определенные характе­

ристики спаренных однорядных конических

роликоподшипников SKF.

CL7C  Подшипники высокого качества для

узлов опор ведущих конических

шестерен

C...  Специальный зазор. Двух­ или трехзнач­

ное число после буквы С обозначает

средний осевой внутренний зазор в мкм

DB  Согласованная пара подшипников

с расположением по О­образной схеме.

Комбинация цифр после букв DB

обозначает конструкцию проставочных

колец

DF

Согласованная пара подшипников

с расположением по Х­образной схеме.

Комбинация цифр после букв DF

обозначает конструкцию проставочного

кольца

DT

Согласованная пара подшипников

с расположением по схеме «тандем».

Комбинация цифр после букв DT

обозначает конструкцию проставочных

колец

HA1  Внутреннее и наружное кольца с из

цементируемой стали

HA3  Внутреннее кольцо из цементирумой

стали

J

Штампованный стальной сепаратор

оконного типа. Цифра после буквы J

указывает на особенности конструкции

сепаратора

Q

Опимизированные геометрия контакта

и качество обработки поверхностей

T

Буква T с последующим числом

обозначает общую ширину спаренных

подшипников с расположением по

схемам О­образной или «тандем»

X

Основные размеры приведены в соот­

ветствие стандарту ISO

Посадки спаренных

подшипников

Величины осевого внутреннего зазора, указан­

ные в табл. 2 на стр. 675, определены с таким

расчетом, чтобы при монтаже подшипников на

валы, посадочные места которых изготовлены

по допускам

•  m5 для валов с диаметром до 140 мм

•  n6 для валов с диаметром 140­200 мм

•  p6 для валов с диаметром свыше 200 мм,

обеспечивался надлежащий рабочий зазор.

Эти допуски вала рекомендуются при нагрузке

от средней до тяжелой и наличии вращаю­

щейся нагрузки, действующей на внутреннее

кольцо. При выборе более плотной посадки

необходимо проверить отсутствие зажатия

подшипников.

Для неподвижного наружного кольца реко­

мендуемые допуски отверстия в корпусе – J6

или H7.

677

Спаренные однорядные конические роликоподшипники

Определение нагрузки,

действующей на

спаренные подшипники

Если согласованные пары подшипников

с расположением по О­образной или Х­образ­

ной схеме устанавливаются совместно

с третьим подшипником, система будет стати­

чески неопределимой. В таких случаях,

прежде всего, должна быть определена

величина радиальной нагрузки F

r

, дейст­

вующей на спаренные подшипники.

Спаренные подшипники по

Х-образной схеме

Для подшипников, спаренных по Х­образной

схеме (

† рис. 4), можно предположить, что

радиальная нагрузка будет действовать на

геометрический центр комплекта подшипни­

ков, т.к. расстояние между центрами давления

двух подшипников небольшое по сравнению

с расстоянием между геометрическими цент­

рами спаренных подшипников и другого

подшипника. Тогда можно предположить, что

подшипниковый узел статически определяем.

Спаренные подшипники по

О-образной схеме

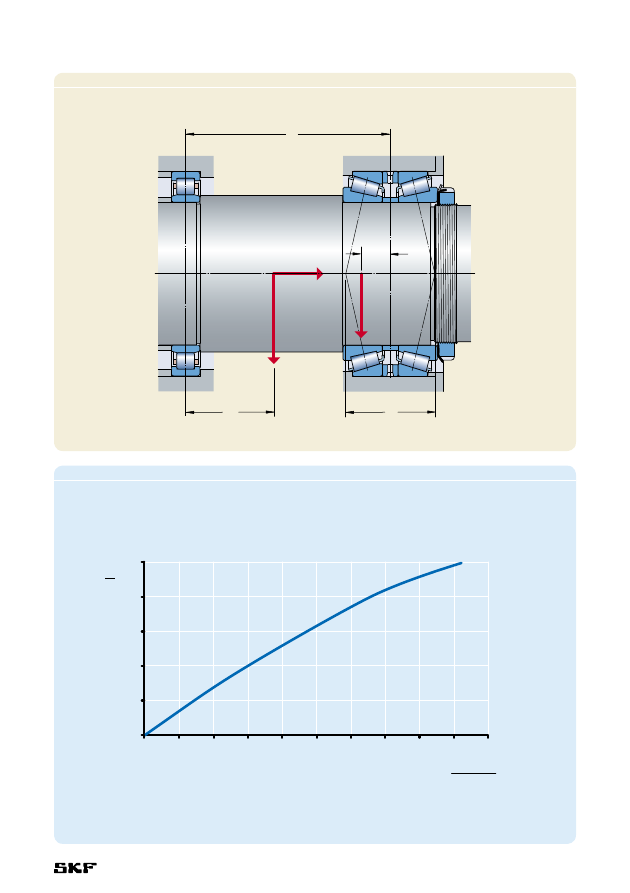

Расстояние между центрами давления согла­

сованной по О­образной схеме пары подшип­

ников сравнимо с расстоянием L между

геометрическими центрами комплекта под­

шипников и другого подшипника (

† рис. 5).

Поэтому необходимо определить величину

нагрузки, действующей на спаренные под­

шипники, а также расстояние до линии

действия нагрузки a

1

. Величину радиальной

нагрузки можно определить по следующей

формуле



L

1

F

r

 = ———  K

r



L – a

1

где

F

r

 = радиальная нагрузка, действующая на

спаренные подшипники, кН

K

r

 = радиальная сила, действующая на вал, кН

L  = расстояние между геометрическими

центрами положения двух опор, мм

L

1

 = расстояние между центром положения

подшипника I и точкой действия силы K

r,



мм

a  = расстояние между центрами давления

подшипников, мм

a

1

 = расстояние между геометрическим цент­

ром комплекта подшипников и линией

действия радиальной нагрузки F

r

, мм

Расстояние a

1

 можно определить при помощи

Диаграммы 1. Расстояния между центрами

давления a и величины расчетного коэффи­

циента Y

2

 приведены в таблице подшипников.

Pис. 4

'

S

678

Pис. 5

-





-



B

B



'

S



,

S

,

B

'

B



Диаграмма 1



































B



B

'

B


:



'

S
