Спаренные однорядные конические роликоподшипники

Согласованные пары

подшипников

Для подшипниковых узлов, где несущей

способности одного конического роликопод­

шипника недостаточно или должна быть

обеспечена двухсторонняя фиксация поло­

жения вала с заданной положительной или

отрицательной величиной осевого зазора,

подшипники, описанные в разделе «Одноряд­

ные конические роликоподшипники», стр. 605,

могут поставляться согласованными парами

(

† рис. 1), с расположением по схемам

•  Х­образной

•  О­образной

•  «тандем».

Согласованные комплекты подшипников

являются экономически выгодным решением

многих проблем, связанных с конструкцией

подшипниковых узлов, и имеют целый ряд

преимуществ, включая

•  простой монтаж, т.к. подгонка проставочных

колец не требуется, ошибки при монтаже

исключены

•  точная осевая фиксация положения вала;

величина осевого зазора задается в процес­

се производства

•  высокая радиальная и осевая

грузоподъемность

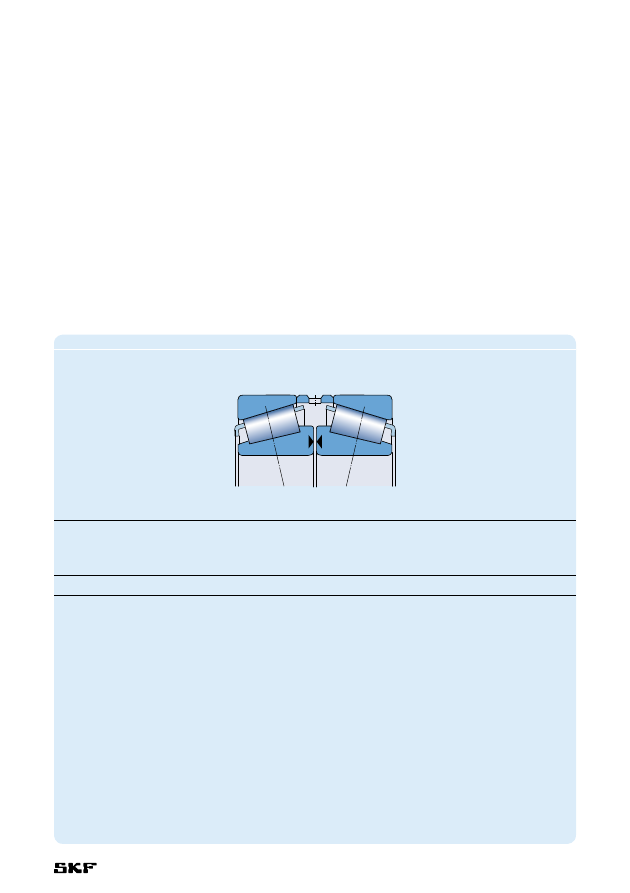

Pис. 1

Pис. 2





a

b

c

•  простое техническое обслуживание;

смазывание можно производить через

кольцевую канавку и смазочные отверстия

в проставочном кольце.

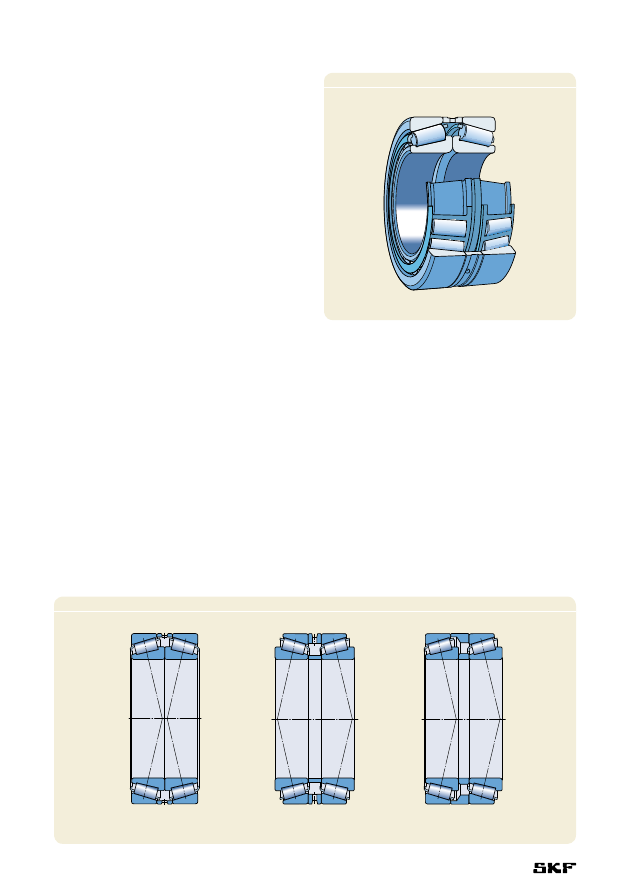

Компания SKF поставляет согласованные

комплекты конических роликоподшипников

с расположением по схемам (рис. 2), описание

которых представлено ниже. Спаренные под­

шипники, приведенные в таблицах подшипни­

ков на стр. 680, составляют лишь часть обшир­

ной номенклатуры SKF. Другие комплекты

подшипников могут поставляться по

специальному заказу.

672

Х-образная схема

В спаренных подшипниках, согласованных по

Х­образной схеме («лицом к лицу»), проста­

вочное кольцо расположено между двумя

наружными кольцами (

† рис. 2a), поэтому

их производство относительно простое. При

таком расположении линии нагрузки сходятся

к оси подшипника. Осевые нагрузки, действую­

щие в обоих направлениях, воспринимаются

одним подшипником в каждом направлении.

О-образная схема

В спаренных подшипниках, согласованных

по О­образной схеме («спина к спине»)

(

† рис. 2b), проставочные кольца располо­

жены как между двумя внутренними кольцами,

так и между двумя наружными кольцами.

Данная конструкция дороже Х­образной

схемы. При таком расположении линии

нагрузки расходятся по мере приближения к

оси подшипника, за счет чего обеспечивается

повышенная жесткость подшипникового узла,

который также способен воспринимать опро­

кидывающие моменты. Осевые нагрузки,

действующие в обоих направлениях, воспри­

нимаются одним подшипником в каждом

направлении.

Схема «тандем»

Схема расположения подшипников «тандем»

используется редко и также требует установки

промежуточного кольца между внутренними

и наружными кольцами (

† рис. 2c). Т.к. линии

нагрузки двух подшипников параллельны

друг другу, радиальные и осевые нагрузки

равномерно распределяются между двумя

подшипниками. Такие спаренные подшипники

способны воспринимать осевые нагрузки

только в одном направлении и должны быть

согласованы с третьм подшипником, воспри­

нимающим осевые нагрузки, действующие

в противоположном направлении.

673

Спаренные однорядные конические роликоподшипники

Подшипники – основные

сведения

Размеры

Основные размеры отдельных подшипников,

составляющих комплект, соответствуют

стандарту ISO 355:1977.

Допуски

Допуски согласованных комплектов подшип­

ников соответствуют нормальному классу точ­

ности, равно как допуски отдельных подшипни­

ков комплекта. Величины допусков нормаль­

ного класса точности соответствуют стандарту

ISO 492:2002 и приведены в табл. 6 на стр. 128.

Допуски общей ширины комплекта, хотя и не

установлены общепринятыми стандартами,

приведены в табл. 1. В таблице D

TsD

 обозна­

чает предельное отклонение общей ширины

спаренного подшипника от номинальной

величины.

–

30

–

–

+550

+100

–

–

+550

+100

+600

+150

+500  +50

30

40

–

–

+550

+100

–

–

+600

+150

+600

+150

+550  +50

40

50

–

–

+600

+150

–

–

+600

+200

+600

+200

+550  +50

50

65

–

–

+600

+150

–

–

+600

+200

+650

+200

+550  +100

65

80

–

–

+600

+200

–

–

+650

+200

+700

+200

+600  +100

80

100

+750

–150

+650

–250

+800  –50

+700

–200

+700

–100

+600  –300

100

120

+750

–150

+700

–200

+800  –100

+700

–200

+750

–150

+600  –300

120

140

+1 100  –200

+1 000  –300

+1 100  –200

+1 000  –300

+1 100  –200

+950  –350

140

160

+1 150  –150

+1 050  –250

+1 100  –200

+1 050  –250

+1 150  –150

+950  –350

160

180

+1 150  –150

+1 100  –200

–

–

+1 100  –200

+1 150  –150

–

–

180

190

+1 150  –150

+1 100  –200

–

–

+1 100  –200

+1 200  –100

–

–

190

200

+1 150  –150

+1 100  –200

–

–

+1 100  –200

+1 200  –100

–

–

200

225

+1 200  –100

+1 150  –150

–

–

+1 150  –150

+1 250  –50

–

225

250

+1 200  –100

+1 200  –100

–

–

+1 200  –100

+1 300  0

–

–

250

280

+1 300  0

+1 250  –50

–

–

+1 250  –50

–

–

–

–

280

300

+1 400  +100

+1 300  0

–

–

+1 300  0

–

–

–

–

300

315

+1 400  +100

+1 350  +50

–

–

+1 350  +50

–

–

–

–

315

340

+1 500  –200

+1 450  –250

–

–

+1 450  +200

Таблица 1

Величины допусков общей ширины спаренных однорядных конических роликоподшипников с метрическими

размерами

Диаметр

Допуск общей ширины D

TsD

 спаренных подшипников серии

отверстия

329



320 X

330



331, 302,

303, 323

313 (X)

d















322, 332

свыше   до

верх.

нижн.

верх.

нижн.  верх.  нижн.  верх.

нижн.

верх.

нижн.  верх.  нижн.

мм



мкм

674

Согласованные пары подшипников, зазор

которых отличается от стандартного, обозна­

чаются суффиксом C, после которого следует

двух­ или трехзначное число, обозначающее

средний осевой зазор в мкм. Диапазон пре­

дельных величин специального зазора, тем не

менее, соответствует диапазону стандартного

зазора, т.е. для комплекта подшипников 32232

J2/DFC230, средний осевой внутренний зазор

которого составляет 230 мкм, зазор будет

лежать в пределах 200–260 мкм.

–

30

–

–

80

120

–

–

100  140

130  170

60

100

30

40

–

–

100  140

–

–

120  160

140  180

70

110

40

50

–

–

120  160

180  220

140  180

160  200

80

120

50

65

–

–

140  180

200  240

160  200

180  220

100  140

65

80

–

–

160  200

250  290

180  220

200  260

110  170

80

100

270  310

190  230

350  390

210  270

240  300

110  170

100

120

270  330

220  280

340  400

220  280

280  340

130  190

120

140

310  370

240  300

340  400

240  300

330  390

160  220

140

160

370  430

270  330

340  400

270  330

370  430

180  240

160

180

370  430

310  370

–

–

310  370

390  450

–

–

180

190

370  430

340  400

–

–

340  400

440  500

–

–

190

200

390  450

340  400

–

–

340  400

440  500

–

–

200

225

440  500

390  450

–

–

390  450

490  550

–

–

225

250

440  500

440  500

–

–

440  500

540  600

–

–

250

280

540  600

490  550

–

–

490  550

–

–

–

–

280

300

640  700

540  600

–

–

540  600

–

–

–

–

300

340

640  700

590  650

–

–

590  650

Таблица 2

Величины осевого внутреннего зазора спаренных однорядных конических роликоподшипников с метрическими

размерами

Диаметр

Осевой внутренний зазор спаренных подшипников серии

отверстия

329

320 X

330

331, 302,

303, 323

313 (X)

d















322, 332

свыше   до

верх  нижн.   верх.  нижн.  верх.  нижн.  верх.  нижн.  верх.  нижн.  верх.  нижн.

мм



мкм

Осевой внутренний зазор

Комплекты стандартных метрических подшип­

ников производятся с осевым зазором, вели­

чины которого приведены в табл. 2. Таблич­

ные величины действительны для спаренных

подшипников в домонтажном состоянии при

нулевой измерительной нагрузке

•  0,1 кН для подшипников с наружным

диаметром D ≤ 90 мм

•  0,3 кН для подшипников с наружным

диаметром 90 < D ≤ 240 мм

•  0,5 кН для подшипников с наружным

диаметром D > 240мм.

675
