SKF. Общий каталог подшипников - часть 144





Двухрядные бессепараторные

цилиндрические роликопод­

шипники с максимальным

количеством роликов

Конструкции ..............................................................................................................   578

Подшипники типа NNCL ....................................................................................................................  578

Подшипники типа NNCF.....................................................................................................................  578

Подшипники типа NNC .......................................................................................................................  578

Подшипники типа NNF .......................................................................................................................  579

Подшипники – основные сведения ............................................................................   580

Размеры ................................................................................................................................................  580

Допуски ................................................................................................................................................  580

Внутренний зазор ................................................................................................................................  580

Осевое смещение ................................................................................................................................  580

Перекос .................................................................................................................................................  580

Влияние температуры на материал подшипника ..........................................................................  581

Минимальная нагрузка .......................................................................................................................  581

Динамическая осевая грузоподъемность .......................................................................................  581

Эквивалентная динамическая нагрузка на подшипник ................................................................  582

Эквивалентная статическая нагрузка на подшипник ....................................................................  583

Дополнительные обозначения .........................................................................................................  583

Таблица подшипников ...............................................................................................   584

Двухрядные бессепараторные цилиндрические роликоподшипники с максимальным

количеством роликов ..........................................................................................................................  584

Двухрядные цилиндрические роликоподшипники с максимальным количеством

роликов с уплотнениями ....................................................................................................................  596

577

Двухрядные бессепараторные цилиндрические роликоподшипники с максимальным

количеством роликов

Конструкции

Двухрядные бессепараторные цилиндрические

роликоподшипники имеют максимальное коли­

чество роликов и поэтому пригодны для несения

очень больших радиальных нагрузок. Однако они

не могут работать на таких же высоких скоростях,

как цилиндрические роликоподшипники с сепа­

ратором. Компания SKF производит двухрядные

бессепараторные цилиндрические роликопод­

шипники с максимальным количеством роликов

четырех стандартных типов. Три из них – откры­

тые и один – с уплотнениями (

† pис. 1). Все

подшипники имеют неразборную конструкцию,

кольцевую канавку и три смазочных отверстия в

наружном кольце, расположенные в легкодоступ­

ных местах и позволяющие производить эффек­

тивное смазывание.

Подшипники типа NNCL

Подшипники типа NNCL (a) имеют внутреннее

кольцо с тремя бортами и наружное кольцо без

бортов. Стопорное кольцо вставляется в канавку

наружного кольца между рядами роликов и

препятствует выпадению деталей подшипника.

Поскольку осевое смещение вала относительно

корпуса в обоих направлениях компенсируется

внутри самого подшипника, такие подшипники

можно использовать в плавающих опорах.

Подшипники типа NNCF

Подшипники типа NNCF (b) имеют три борта

на внутреннем кольце и один борт на наружном

кольце, что позволяет подшипнику осуществ­

лять одностороннюю осевую фиксацию вала.

Стопорное кольцо, которое вставляется в канавку

наружного кольца с противоположной стороны,

не имеющей борта, препятствует выпадению

деталей подшипника.

Подшипники типа NNC

Подшипники типа NNC (c) снабжены такими же

внутренними кольцами, что и подшипники типа

NNCL и NNCF. Части разъемного наружного

кольца удерживаются при помощи фиксирую­

щих деталей, которые не должны подвергаться

осевому нагружению. Обе части наружного

кольца имеют одинаковый профиль и один борт,

что позволяет подшипнику осуществлять

двухстороннюю осевую фиксацию вала.

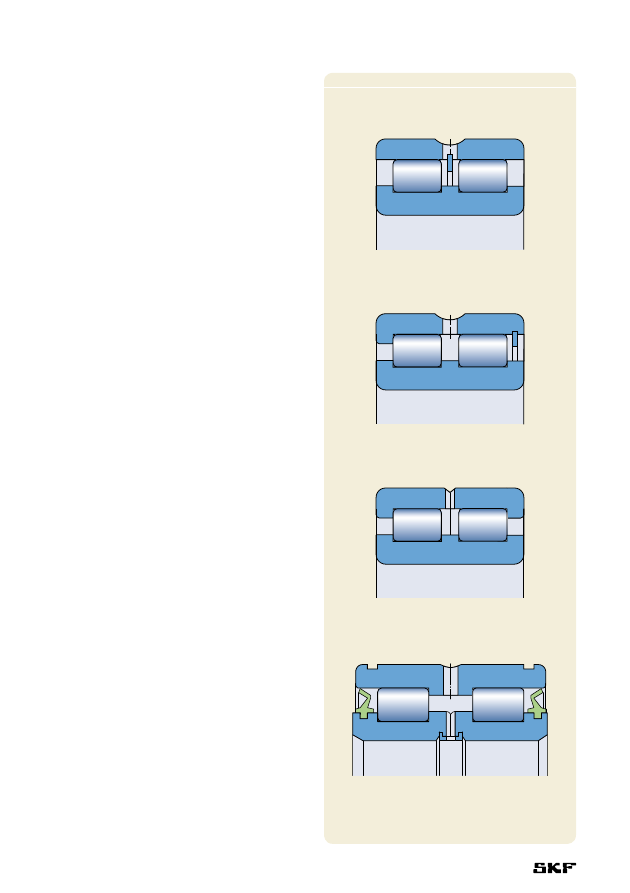

Pис. 1

a

b

c

d

578

Pис. 2

Подшипники типа NNF

Подшипники типа NNF (d) серий NNF 50 и

3194(00) во всех вариантах исполнения имеют

уплотнения с обеих сторон и заполнены плас­

тичной смазкой. Разъемное внутреннее кольцо

имеет три борта и удерживается вместе при

помощи стяжного кольца. Наружное кольцо

имеет центральный борт. Такие подшипники

могут использоваться для двухсторонней

осевой фиксации вала. Из­за большого расстоя­

ния между рядами роликов они также способны

воспринимать опрокидывающие моменты.

Наружное кольцо подшипника типа NNF

на 1 мм уже внутреннего кольца и имеет две

канавки под стопорное кольцо в наружной

поверхности, что устраняет необходимость

использования проставочных колец между

внутренним кольцом и сопряженными деталями

подшипниковых узлов, например, канатных

шкивов (

† pис. 2).

Подшипники имеют двухсторонние контакт­

ные уплотнения из полиуретана, которые

удерживаются на заплечике внутреннего

кольца и в этом положении обеспечивают

надежное уплотнение подшипника. Наружная

кромка уплотнения с небольшим усилием опи­

рается на дорожку качения наружного кольца.

Подшипники данного типа заполнены

пластичной смазкой на литиевой основе

с базовым синтетическим полиэфирным маслом,

обладающим хорошими антикоррозионными

свойствами. Вязкость базового масла – 15 мм

2

/

с при 40 °C и 3,7 мм

2

/с при 100 °C. Данная

пластичная смазка пригодна для эксплуатации

в интервале рабочих температур от –55 до

+110 °C. Однако интервал предельно допус­

тимых рабочих температур подшипников

ограничен материалом уплотнений и состав­

ляет от–40 до +80 °C.

При определенных условиях подшипники

типа NNF с уплотнениями не требуют техни­

ческого обслуживания, однако при эксплу­

атации в условиях повышенной влажности или

загрязненности, либо повышенной скорости,

они нуждаются в повторном смазывании, кото­

рое можно производить как через внутреннее,

так и через наружное кольцо.

При необходимости одно или оба уплотне­

ния подшипника можно легко снять при

помощи отвертки. В тех случаях, когда для

смазывания подшипника предполагается

использовать масло, подшипники могут

поставляться без уплотнений и без пластичной

смазки при условии размещения значитель­

ного заказа. В противном случае уплотнения

перед использованием следует снять, а под­

шипники промыть. При смазывании маслом

предельная частота вращения, указанная в

таблицах подшипников, может быть увеличена

примерно на 30 %.

579
