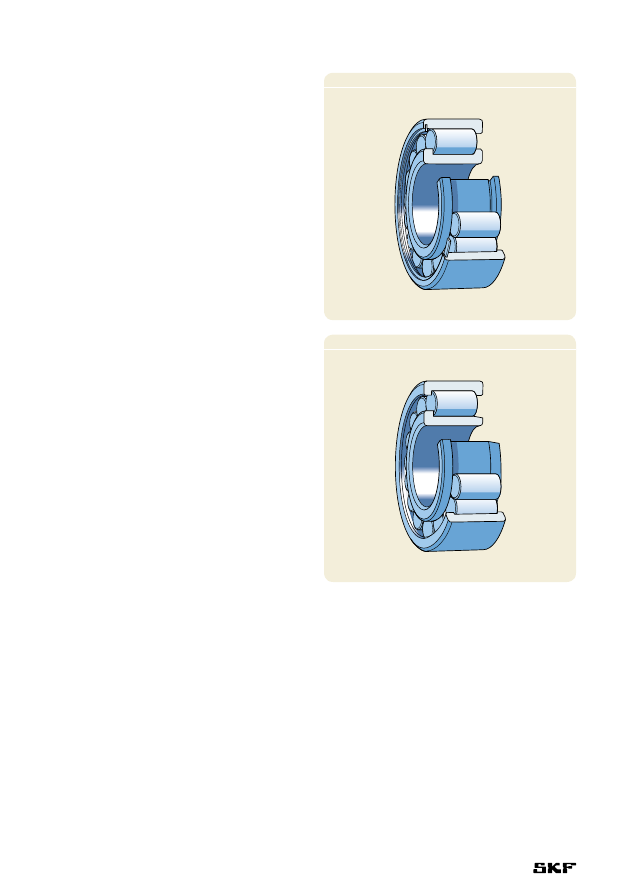

Pис. 1

Pис. 2

Однорядные бессепараторные цилиндрические роликоподшипники с максимальным

количеством роликов

Конструкции

Бессепараторные радиальные роликоподшип­

ники с максимальным количеством цилиндри­

ческих роликов имеют максимальное коли­

чество роликов и поэтому способны воспри­

нимать очень большие радиальные нагрузки.

Однако они не могут работать на таких же

высоких частотах вращения, как цилиндри­

ческие роликоподшипники с сепаратором.

Стандартная номенклатура однорядных бессе­

параторных радиальных роликоподшипников

SKF с максимальным количеством цилиндри­

ческих роликов включает подшипники типа

NCF и NJG.

Подшипники типа NCF

Подшипники типа NCF (

† Pис. 1) имеют два

борта на внутреннем кольце и один борт на

наружном кольце, благодаря чему способны

выдерживать односторонние осевые нагрузки

и фиксировать положение вала в одном на­

правлении. Детали подшипника удерживаются

при помощи стопорного кольца, расположен­

ного на безбортовой стороне наружного кольца.

Величины осевого внутреннего зазора приве­

дены в таблице подшипников. Они рассчитаны

с учетом небольших осевых смещений вала

относительно корпуса подшипника, например,

в результате теплового расширения вала.

Подшипники типа NJG

Подшипники типа NJG (

† Pис. 2) принадле­

жат к тяжелой серии размеров 23 и предназ­

начены для работы в условиях очень тяжелых

нагрузок при малых скоростях вращения. Эти

подшипники имеют два борта на наружном

кольце и один борт на внутреннем кольце,

благодаря чему способны выдерживать одно­

сторонние осевые нагрузки и фиксировать поло­

жение вала в одном направлении. В отличие от

бессепараторных цилиндрических роликопод­

шипников других конструкций, подшипники

типа NJG имеют самоудерживающийся набор

роликов. Поэтому наружное кольцо с бортами

и набором роликов можно снимать с внутрен­

него кольца без принятия каких­либо мер

предосторожности по предотвращению выпа­

дения роликов. Такая конструкция позволяет

упростить монтаж и демонтаж подшипника.

Подшипники – основные

сведения

Размеры

Основные размеры однорядных бессепара­

торных цилиндрических роликоподшипников

с максимальным количеством роликов

соответствуют стандарту ISO 15:1998.

Допуски

Однорядные бессепараторные цилиндри­

ческие роликоподшипники с максимальным

количеством роликов производятся по

нормальному классу точности. Величины

560

допусков соответствуют стандарту ISO

492:2002 и приведены в табл. 3 на стр. 125.

Радиальный внутренний зазор

Однорядные бессепараторные цилиндрические

роликоподшипники с максимальным количест­

вом роликов в стандартном исполнении произ­

водятся с нормальным радиальным внутрен­

ним зазором. Большинство подшипников

также может поставляться с увеличенным

радиальным внутренним зазором группы C3.

Величины зазора соответствуют стандарту ISO

5753:1991 и приведены в табл. 1 на стр. 513.

Предельные величины зазора действительны

для подшипников в домонтажном состоянии

при равной нулю измерительной нагрузке.

Перекос

Способность однорядных бессепараторных

цилиндрических роликоподшипников с макси­

мальным количеством роликов компенсировать

угловой перекос внутреннего кольца относи­

тельно наружного кольца ограничена несколь­

кими угловыми минутами. Фактические вели­

чины составляют

•  4 угловых минуты для подшипников серии

18 и

•  3 угловых минуты для подшипников серии

22, 23, 28, 29 и 30.

Эти ориентировочные величины действи­

тельны для плавающих подшипников при

неизменном положении вала и корпуса. Боль­

шие величины перекоса допустимы, но при­

водят к сокращению срока службы подшип­

ников. В таких случаях обращайтесь за

консультациями в техническую службу SKF.

Влияние температуры на материал

подшипника

Однорядные бессепараторные цилиндри­

ческие роликоподшипники с максимальным

количеством роликов проходят специальную

термическую обработку и рассчитаны на

эксплуатацию при постоянной температуре до

+150 °C.

Минимальная нагрузка

Для обеспечения удовлетворительной работы

однорядных бессепараторных цилиндрических

роликоподшипников с максимальным коли­

чеством роликов, равно как и всех остальных

типов подшипников качения, на них постоянно

должна воздействовать минимальная нагруз­

ка. Это особенно важно в тех случаях, когда

подшипники вращаются с относительно

высокими скоростями (свыше половины номи­

нальной частоты вращения) или подвергаются

воздействию высоких ускорений или быстрых

изменений направления нагрузки. В таких

условиях силы инерции роликов и сепаратора,

а также трение в смазочном материале могут

оказывать негативное воздействие на условия

качения в подшипнике и вызывать проскальзы­

вание роликов, что приводит к повреждению

дорожек качения.

Величину требуемой минимальной нагрузки,

которая должна быть приложена к одноряд­

ному бессепараторному цилиндрическому

роликоподшипнику с максимальным количест­

вом роликов, можно рассчитать по формуле



q  4 n w q  d

m

  w

2

F

rm

 = k

r

   6 + –––     ––––



<



n

r

  z <

 100 z

где

F

rm

 = минимальная радиальная нагрузка, кН

k

r

  = коэффициент минимальной нагрузки

0,1 для подшипников серии 18

0,11 для подшипников серии 28

0,2 для подшипников серии 29

0,3 для подшипников серии 30 и 22

0,35 для подшипников серии 23

n  = частота вращения, об/мин

n

r

  = номинальная частота вращения

(

† таблица подшипников), об/мин

d

m

  = средний диаметр подшипника

= 0,5 (d + D), мм

При запуске подшипника в работу в условиях

низких температур или использовании высо­

ковязких смазочных материалов могут потре­

боваться еще большие минимальные нагрузки.

Масса деталей, опирающихся на подшипник,

вместе с внешними силами, как правило,

превосходит необходимую минимальную

нагрузку. В противном случае однорядному

бессепараторному радиальному роликопод­

шипнику с максимальным количеством цилинд­

561

рических роликов требуется дополнительное

радиальное нагружение.

Динамическая осевая

грузоподъемность

Однорядные бессепараторные цилиндрические

роликоподшипники с максимальным количест­

вом роликов, имеющие борта на внутреннем

и наружном кольцах, способны воспринимать

осевые нагрузки, действующие в одном напра­

влении. Их осевая грузоподъемность опреде­

ляется, в основном, несущей способностью

торцов роликов и бортов. Главные факторы,

влияющие на эту способность, включают смазы­

вание, а также рабочую температуру и рассея­

ние тепла, исходящего от подшипника. Приме­

нительно к нижеуказанным условиям допусти­

мую осевую нагрузку можно с достаточной

точностью рассчитать по формуле



k

1

 C

0

 10

4

F

ap

 = –––––––––



– k

2

 F

r



n (d + D)

где

F

ap

 = максимальная допустимая осевая

нагрузка, кН

C

0

  = статическая грузоподъемность

подшипника, кН

F

r

  = радиальная нагрузка на подшипник, кН

n  = частота вращения, об/мин

d  = диаметр отверстия подшипника, мм

D  = наружный диаметр подшипника, мм

k

1

  = коэффициент, рaвный

1 для смазывания маслом

0,5 для смазывания пластичной смазкой

k

2

  = коэффициент, рaвный

0,3 для смазывания маслом

0,15 для смазывания пластичной смазкой

Приведенное уравнение основано на

следующих условиях, которые считаются

условиями нормальной эксплуатации

•  разность между рабочей температурой

подшипника и температурой окружающей

среды 60 °C

•  удельная теплоотдача 0,5 мВт/мм

2

 °C по

поверхности наружного кольца подшипника

(p D B)

•  относительная вязкость k ≥ 2.

Для пластичной смазки можно использовать

величину вязкости базового масла. Если

величина k меньше 2, то коэффициент трения

возрастает, и износ подшипника увеличи­

вается. Этот эффект можно снизить на понижен­

ных скоростях, например, за счет использо­

вания смазочных материалов, содержащих

противоизносные и антизадирные присадки.

При смазывании пластичной смазкой

в условиях продолжительных осевых нагрузок

рекомендуется использовать пластичную

смазку с хорошим маслотделением при рабо­

чей температуре (> 3 % согласно стандарту DIN

51 817). Также рекомендуется более частое

повторное смазывание подшипников.

Величины допустимой нагрузки F

ap

, полу­

ченные из уравнения теплового баланса,

действительны для условий постоянно дейст­

вующей осевой нагрузки и достаточной подачи

смазочного материала в зону контакта торцов

роликов с бортами. Если осевые нагрузки

действуют в течение короткого времени, полу­

ченные значения можно превышать вдвое,

а для осевых ударных нагрузок – втрое при

условии, что предельные значения в отноше­

нии прочности бортов не будут превышены.

Во избежание поломки бортов, постоянно

действующая на подшипник осевая нагрузка

никогда не должна превышать величину

F

a max

 = 0,0023 D

1,7

а случайные ударные нагрузки никогда не

должны превышать численное значение

F

a



max

 = 0,007 D

1,7

где

F

a max

 = максимальная постоянно или временно

действующая осевая нагрузка, кН

D

= наружный диаметр подшипника, мм

Для достижения равномерной нагрузки на

борта и достаточной точности вращения вала

в условиях больших осевых нагрузок на одноряд­

ные бессепараторные цилиндрические роли­

коподшипники следует уделить особое внима­

ние осевому биению и размерам опорных

поверхностей сопряженных с подшипником

деталей.

Однорядные бессепараторные цилиндрические роликоподшипники с максимальным

количеством роликов

562

Pис. 3

E

BT

'

E



При сочетании осевых нагрузок с деформа­

цией вала, во избежание повреждения борта

внутреннего кольца, высота заплечика вала

должна быть в два раза меньше высоты борта

(

† pис. 3). Рекомендуемый диаметр запле­

чика вала d

as

 приведен в таблице подшипни­

ков.

Если перекос колец подшипника превышает

одну угловую минуту, характер действия

нагрузки на борт значительно меняется. При

этом рекомендуемые коэффициенты запаса

могут оказаться недостаточными. В таких

случаях просим обращаться в техническую

службу SKF за консультациями.

Эквивалентная динамическая

нагрузка на подшипник

Для плавающих подшипников

P = F

r

При использовании подшипников для одно­

направленной фиксации вала расчет эквива­

лентной динамической нагрузки на под­

шипник следует производить по формуле:

P = F

r





когда F

a

/F

r

 ≤ e

P = 0,92 F

r

 + Y F

a



когда F

a

/F

r

 > e

где

e = коэффициент

= 0,2 для подшипников серии 18

= 0,3 для подшипников серии 22, 23, 28,

  29 и 30

Y = коэффициент осевой нагрузки

= 0,6 для подшипников серии 18

= 0,4 для подшипников серии 22, 23,

  28, 29 и 30

Вопринимающие осевую нагрузку однорядные

бессепараторные цилиндрические роликопод­

шипники удовлетворительно работают только

тогда, когда на них одновременно действует

и радиальная нагрузка, поэтому величина

отношения F

a

/F

r

 не должна превышать 0,5.

Эквивалентная статическая нагрузка

на подшипник

P

0

 = F

r

Дополнительные обозначения

Ниже представлен перечень и значения суф­

фиксов, используемых для обозначения опре­

деленных характеристик однорядных бессепа­

раторных цилиндрических роликоподшипников

с максимальным количеством роликов.

CV  модифицированная внутренняя

конструкция, полный комплект роликов.

C3  радиальный внутренний зазор больше

нормального

HA1  внутренние и наружные кольца из

цементируемой стали

HB1  внутренние и наружные кольца с

закалкой на бейнит

L4B  кольца подшипника и тела качения со

специальным поверхностным покрытием.

L5B  тела качения со специальным

поверхностным покрытием

V

полный комплект роликов (без

сепаратора)

VH  полный комплект роликов (без

сепаратора), самоудерживающийся

563
