Размеры..................................................................................................................... . 118

Серии размеров ISO ............................................................................................................................  118

Размеры дюймовых подшипников ...................................................................................................  119

Размеры фасок .....................................................................................................................................  119

Допуски...................................................................................................................... . 120

Обозначения допусков ........................................................................................................................  120

Обозначение серий диаметров .........................................................................................................  120

Таблицы допусков ...............................................................................................................................  120

Допуски на размеры фасок ................................................................................................................  121

Внутренний.зазор.подшипников................................................................................. . 137

Материалы.подшипников.качения............................................................................. . 138

Материалы колец и тел качения подшипников..............................................................................  138

Материалы сепараторов ....................................................................................................................  140

Материалы уплотнений .....................................................................................................................  142

Меры предосторожности при работе с фторкаучуком ...................................................................  143

Покрытия ..............................................................................................................................................  143

Сепараторы................................................................................................................ . 144

Штампованные сепараторы ..............................................................................................................  144

Массивные сепараторы ......................................................................................................................  144

Сепараторы с осями ............................................................................................................................  146

Материалы ...........................................................................................................................................  146

Обозначения.подшипников......................................................................................... . 147

Базовые обозначения .........................................................................................................................  148

Дополнительные обозначения .........................................................................................................  151

Подшипники – общие

сведения

117

Размеры

В силу экономических причин и по соображе­

ниям обеспечения качества и взаимозаменяемости

как производители, так и потребители подшип­

ников качения заинтересованы в ограничении

количества типоразмеров подшипников. Поэто­

му Международная организация по стандартиза­

ции (ISO) разработала общие требования к основ­

ным размерам

•  метрических радиальных подшипников

качения – стандарт ISO 15:1998, за исклю­

чением конических роликоподшипников

•  метрических радиальных конических ролико­

подшипников – стандарт ISO 355:1977

•  метрических упорных роликоподшипников –

стандарт ISO 104: 2002.

Серии.размеров.ISO

Серии основных размеров радиальных подшип­

ников ISO содержат последовательность стан­

дартизованных наружных диаметров для всех

стандартных диаметров отверстий, которые

включают серии диаметров 7, 8, 9, 0, 1, 2, 3

и 4 (в порядке возрастания наружного диаметра).

В пределах каждой серии диаметров также

имеются различные серии ширин (8, 0, 1, 2, 3,

4, 5, 6 и 7 в порядке возрастания ширины).

Серия ширин радиальных подшипников соот­

ветствует серии высоты упорных подшипников

(7, 9, 1 и 2 в порядке возрастания высоты).

Серия размера обозначается комбинацией

из двух цифр, первая из которых обозначает

серию ширины или высоты, а вторая – серию

диаметра (

†.рис..1).

В общей программе ISO размеров одноряд­

ных метрических конических роликоподшипни­

ков основные размеры сгруппированы по опре­

деленным диапазонам величин угла контакта
a

, известным как серии угла (2, 3, 4, 5, 6 и 7

в порядке возрастания величины угла). На осно­

вании зависимостей наружного диаметра от

диаметра отверстия и общей ширины подшип­

ника от высоты его поперечного сечения были

также установлены серии диаметров и серии

ширин. В этом случае серия размера обозна­

чается комбинацией из одной цифры, соответст­

вующей серии угла, и двух букв, первая из

которых соответствует серии диаметра, а

вторая – серии ширины (

†.рис..2).

За немногими исключениями, продиктован­

ными разработкой новых продуктов, размеры

подшипников, представленных в настоящем

каталоге, соответствуют сериям размеров ISO

или другим стандартам ISO, установленным

для некоторых типов подшипников, для

которых серии размеров ISO являются неприем­

лемыми. Таким образом гарантируется взаимоза­

меняемость подшипников. Дополнительная

информация приведена под заголовками

«Размеры» во вступительных текстах разделов,

посвященных отдельным изделиям.

Опыт показывает, что подшипники со стан­

дартными размерами в подавляющем боль­

шинстве случаев полностью удовлетворяют

требованиям различных областей применения.

Подшипники.–.общие.сведения

Pис..1

E






































Серия

диаметра

Серия

размера

Серия

ширины

118

Размеры.дюймовых.подшипников

Большая группа подшипников дюймовой размер­

ности представлена коническими роликоподшип­

никами. Размеры этих подшипников соответ­

ствуют стандарту AFBMA 19­1974 (ANSI B3.19­

1975). Впоследствии этот стандарт был заменен

стандартом ANSI/ABMA 19.2­1994, из которого,

однако, были исключены размеры.

Помимо дюймовых конических роликопод­

шипников, также существуют дюймовые шарико­

подшипники и цилиндрические роликоподшип­

ники, которые соответствуют устаревшему

стандарту British Standard BS292­1:1982,

однако в настоящем каталоге они не представ­

лены. Данный стандарт был впоследствии

отменен в связи с переходом на метрическую

систему, поэтому использовать такие подшип­

ники в новых конструкциях машин не рекомен­

дуется.

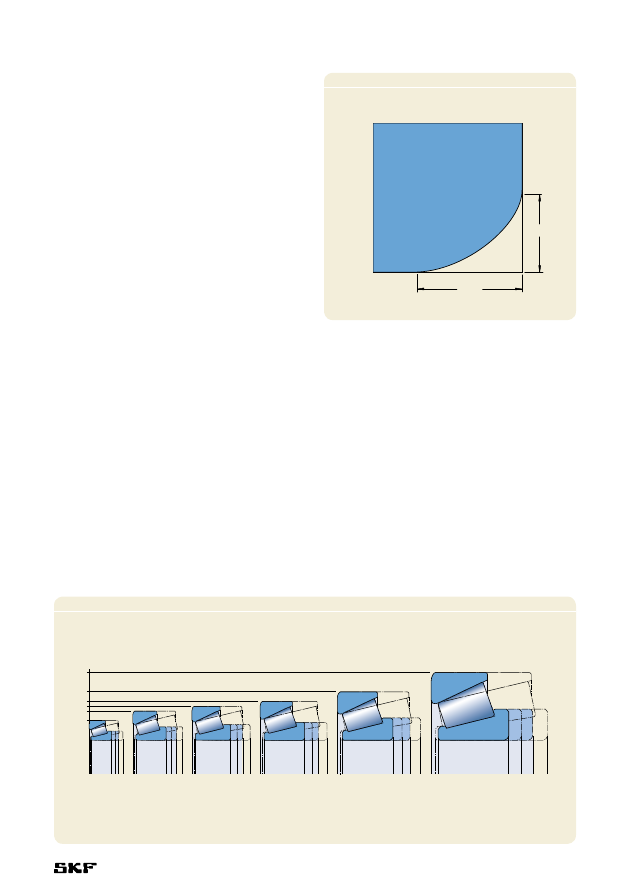

Размеры.фасок

Величины минимальных размеров фасок в ра­

диальном (r

1

, r

3

) и осевом (r

2

, r

4

) направлениях

(

†.рис..3) приведены в таблицах подшипни­

ков. Эти величины соответствуют следующим

стандартам

•  ISO 15:1998, ISO 12043:1995 и ISO 12044:

1995 для радиальных подшипников качения

•  ISO 355:1977 для радиальных конических

роликоподшипников

•  ISO 104: 2002 для упорных роликоподшип­

ников.

Соответствующие максимально допустимые

размеры фасок, которые важны для опреде­

ления величин радиусов галтелей в соот­

ветствии со стандартом ISO 582:1995, можно

найти в разделе «Допуски» на стр..120.

Pис..3

S



S



S



S



Pис..2

(

'

&

%

$

#

&

%

$

#

&

%

$

#

&

%

$

#

&

%

$

#

&

%

$

#

&

%

$

#

119
