Определение величины h c при известном уровне загрязненности При смазывании маслом, если известно значение уровня его загрязненности, полученное путем микроскопного подсчета или автоматического анализа частиц (по методике ISO 4406:1999) или опосредованно, по величине параметра фильтрации применительно к системе циркуляции масла, полученные данные можно использовать для определения величины коэффициента загрязненности h c . При этом следует иметь в виду, что величину коэффициента h c невозможно определить путем одного лишь измерения уровня загрязненности масла. Она в большой степени зависит от условий смазывания, т.е. от относительной вязкости k и размера подшипника. Здесь приводится упрощенный метод определения величины коэффициента c по методике DIN ISO 281 Приложение 4:2003. Коэффициент загрязненности h c

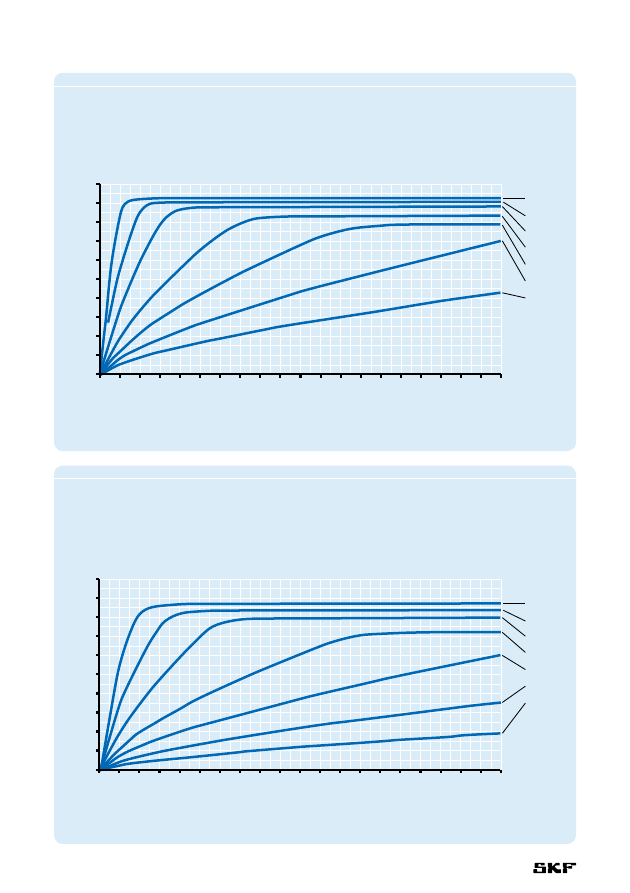

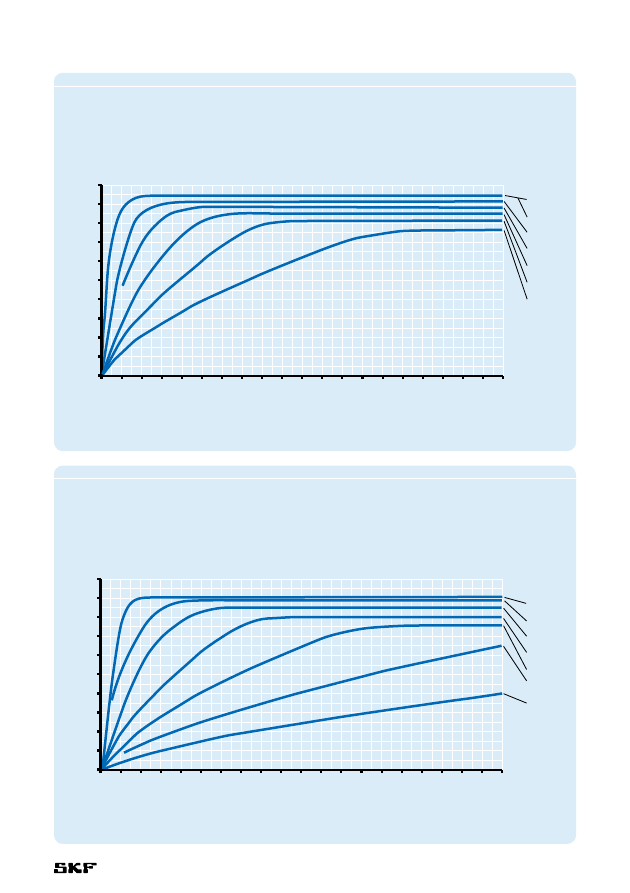

определяют на основе кода шкалы загрязнен ности масла (или коэффициента фильтрации, применяемого для конкретной системы смазывания), используя величины среднего диаметра подшипника dm = 0,5 (d + D), мм, и коэффициента вязкости k ( † диаграммы 8 и 9, стр. 66). Диаграммы 8 и 9содержат типичные вели чины коэффициента h c для циркуляционного смазывания маслом с различной степенью фильтрации и различными уровнями загрязнен ности масла. Аналогичные величины уровня загрязненности допустимо использовать в тех случаях, когда использование масляной ванны практически не приводит к увеличению содер жания загрязняющих частиц в системе. С другой стороны, если количество частиц в масляной ванне продолжает увеличиваться изза усиленного износа или попадания загрязняющих частиц извне, это должно быть отражено в выборе величины коэффициента h c , соответствующего системам смазки масляной ванной, как определено методикой DIN ISO 281 Приложение 4:2003. Для смазывания пластичной смазкой вели чина h c также может определяться аналогич ным образом, хотя измерение уровня загрязнен ности может быть затруднено и поэтому уста навливается методом простой качественной оценки. Диаграммы 10 и 11, стр. 67, содержат типичные величины коэффициента h c для смазывания пластичной смазки в условиях особой и нормальной чистоты. При необходимости определения величины коэффициента h c для других степеней загряз ненности при смазывании циркуляцией масла, масляной ванной и пластичной смазкой рекомендуем обратиться к методике DIN ISO 281, Приложение 4:2003 или в техническую службу SKF. Представление о влиянии загрязнений на усталостный ресурс подшипника дает следую щий пример. Несколько радиальных шарико подшипников 6305 с уплотнениями и без уплотнений были испытаны в условиях сильно загрязненной среды (коробка передач с боль шим количеством частиц продуктов износа). Отказов в работе подшипников с уплотнениями не было, поэтому испытания были прерваны по практическим соображениям после того, как наработка подшипников с уплотнениями в 30 раз превысила экспериментальный ресурс подшипников без уплотнений. Ресурс подшипников без уплотнений равнялся 0,1 от расчетного ресурса L 10 , что соответствует величине коэффициента h c = 0 по табл. 4, стр. 62. Диаграммы 1–4, стр. 54, иллюстрируют важность чистоты смазочного материала на примере быстрого падения величины коэффициента a SKF при снижении величины h c . Применение подшипников со встроенными уплотнениями – хороший и экономичный способ достижения высокой степени чистоты смазочного материала в подшипниках. Выбор размера подшипника 64 |
