Моментная нагрузка

Если нагрузка действует на подшипник

эксцентрично, возникает опрокидывающий

момент. Несмотря на то, что двухрядные

подшипники и, в частности, радиальные или

радиально­упорные шарикоподшипники

могут воспринимать опрокидывающие

моменты, в таких случаях лучше использовать

спаренные однорядные радиально­упорные

шарикоподшипники или конические ролико­

подшипники с расположением по О­образной

или Х­образной схеме (

† рис. 15).

Перекос

Угловые перекосы вала относительно корпуса

возникают, например, при изгибах вала, образую­

щихся под воздействием рабочих нагрузок,

когда посадочные места подшипника в кор­

пусе имеют разную высоту или когда валы

опираются на подшипники, установленные

в разных корпусах, находящихся на слишком

большом расстоянии друг от друга.

Жесткие подшипники, т.е. радиальные

шарикоподшипники и цилиндрические роли­

коподшипники, способны компенсировать без

ущерба лишь очень незначительные пере­

косы. С другой стороны, самоустанавливаю­

щиеся подшипники, то есть самоустанавливаю­

щиеся шарикоподшипники, сферические и

тороидальные роликоподшипники, а также

сферические упорные роликоподшипники

(

† рис. 16), способны компенсировать пере­

косы, возникающие под воздействием рабочих

нагрузок, а также начальные погрешности

механической обработки деталей или монтажа.

Допустимые величины перекоса приведены во

вступительных статьях соответствующих разде­

лов. В тех случаях, когда прогнозируемые

перекосы превышают допустимые величины,

просим обращаться в техническую службу SKF.

Упорные шарикоподшипники со сферичес­

кими подкладными кольцами, подшипниковые

узлы типа Y и самоустанавливающиеся иголь­

чатые роликоподшипники (

† рис. 17) могут

компенсировать перекос, возникающий

вследствие изначальной погрешности при

механической обработке или монтаже.

Точность

В подшипниковых узлах, требующих большой

точности вращения (например, в шпиндельных

узлах станков), а также работающих на очень

высоких частотах вращения, используются

подшипники повышенной точности.

Во вступительных статьях каждого раздела,

посвященного определенному типу подшипни­

ков, содержится информация о классах точности,

в соответствии с которыми изготавливаются

подшипники этого типа. SKF также производит

полную номенклатуру прецизионных подшип­

ников, включая однорядные радиально­упор­

ные шарикоподшипники, одно­и двухрядные

цилиндрические роликоподшипники, а также

одинарные и двойные радиально­упорные

шарикоподшипники (

† каталог SKF

«Прецизионные подшипники»).

Выбор типа подшипника

40

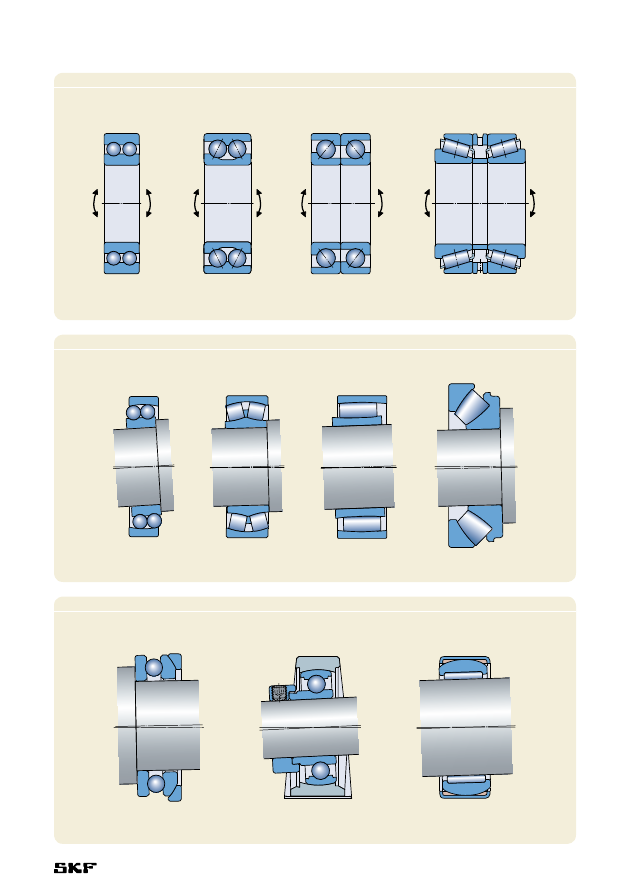

Pис. 15

Pис. 16

Pис. 17

41

Скорость

Эксплуатационная скорость подшипников

ограничивается допустимой рабочей темпера­

турой, поэтому для высоких частот вращения

наиболее пригодны подшипники с малым

трением и, соответственно, низким тепловыде­

лением.

В условиях преимущественно радиальных

нагрузок самыми скоростными являются

радиальные и самоустанавливающиеся шари­

коподшипники (

† рис. 18), а в условиях

комбинированных нагрузок – радиально­

упорные шарикоподшипники (

† рис. 19).

Это относится в особенности к прецизионным

радиально­упорным или радиальным шарико­

подшипникам с керамическими телами

качения.

В силу особенностей конструкции упорные

подшипники не способны работать на таких же

высоких скоростях, как радиальные подшипники.

Малошумное вращение

В некоторых случаях шум, производимый под­

шипниками, например, в небольших электрод­

вигателях бытовых электроприборов или офис­

ного оборудования, является важным фактором,

определяющим выбор подшипника. Для таких

случаев SKF производит специальные радиаль­

ные шарикоподшипники

Жесткость

Жесткость подшипника качения характери­

зуется величиной упругих деформаций под­

шипника под нагрузкой. Обычно эти дефор­

мации очень малы, и ими можно пренебречь.

Однако в некоторых случаях, например, для

узлов шпинделей станков или ведущих валов­

шестерён, жесткость подшипника является

важным фактором.

В силу особенностей контакта между телами

и дорожками качения роликоподшипники,

например, цилиндрические или конические

роликоподшипники (

† рис. 20), имеют

большую жесткость, чем шарикоподшипники.

Жесткость подшипника может быть увеличена

за счет преднатяга (

† раздел «Предваритель­

ный натяг подшипников», стр. 206).

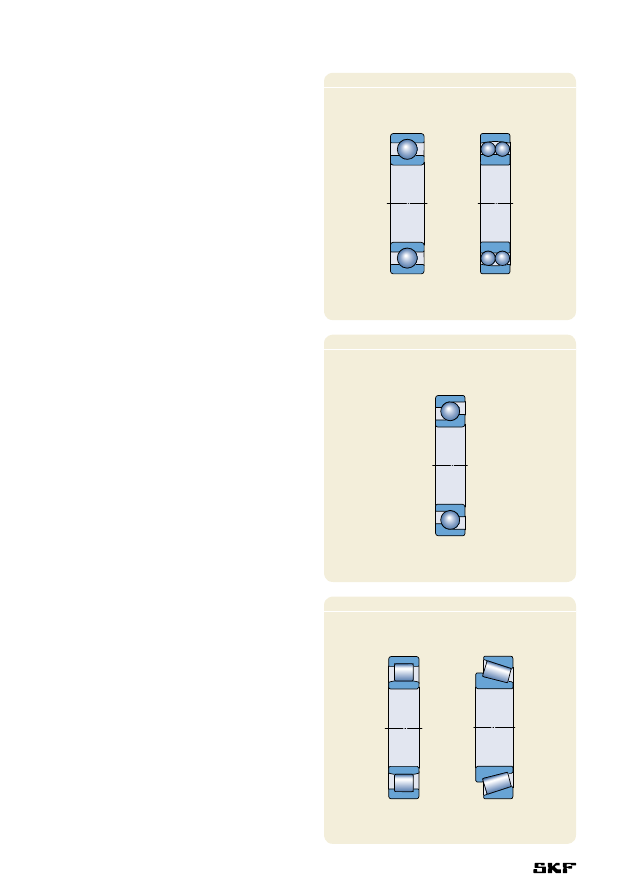

Pис. 18

Pис. 19

Pис. 20

Выбор типа подшипника

42

Осевое смещение

Валы или другие вращающиеся детали

машин обычно опираются на фиксирующие

и нефиксирующие подшипники (

† раздел

«Подшипниковые узлы» стр. 160).

Фиксирующие подшипники обеспечивают

осевую фиксацию детали машины в обоих

направлениях. Наиболее подходящими для

этого являются подшипники, способные нести

комбинированные нагрузки или обеспечивать

осевое направление вращения в сочетании со

вторым подшипником (

† матрица, стр. 46 и

47).

Нефиксирующие подшипники допускают

перемещение вала в осевом направлении, за

счет чего подшипник не перегружается, напри­

мер, в результате теплового расширения вала.

В качестве нефиксирующих подшипников под­

ходят игольчатые роликоподшипники и цилин­

дрические роликоподшипники типа NU и N

(

† рис. 21), цилиндрические роликоподшип­

ники типа NJ и некоторые бессепараторные

роликоподшипники.

В тех случаях, когда величина осевого смеще­

ния должна быть сравнительно большой и

существует вероятность перекоса вала, идеаль­

ным выбором нефиксирующего подшипника

будет тороидальный роликоподшипник CARB

(

† рис. 22).

Все эти подшипники допускают осевые

перемещения вала относительно корпуса

внутри подшипника. Допустимые величины

осевого смещения внутри подшипника при­

водятся в соответствующих таблицах подшип­

ников.

Если неразборные подшипники, например,

радиальные шарикоподшипники или сфери­

ческие роликоподшипники (

† рис. 23) ис­

пользуются в качестве нефиксирующих, посад­

ка одного из колец должна быть свободной

(

† раздел «Радиальная фиксация подшип­

ников», стр. 164).

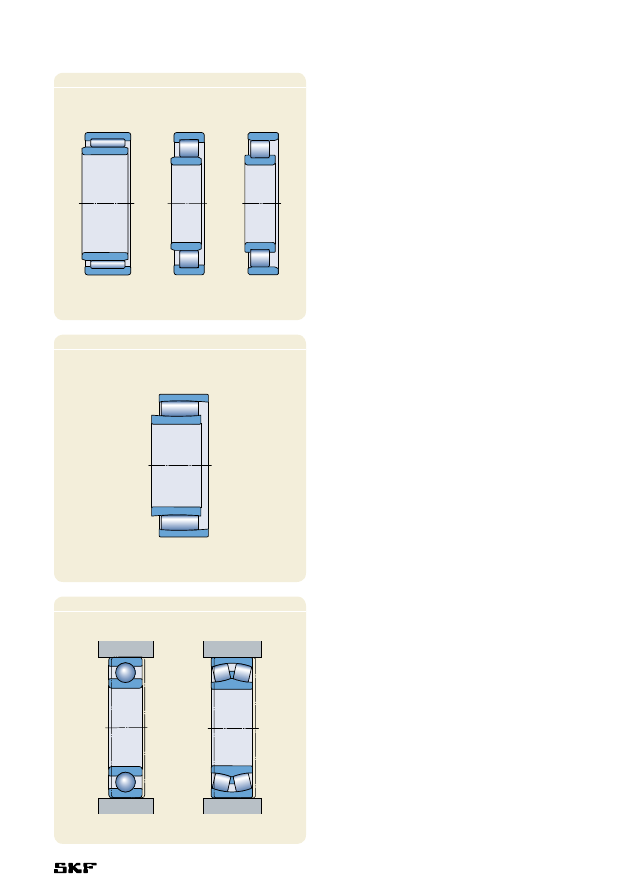

Pис. 23

Pис. 22

Pис. 21
