Выбор типа подшипника

33

Каждый тип подшипников имеет характерные

особенности, обусловленные его конструкцией,

которые делают его более или менее пригод­

ным для работы в определенных условиях. Так,

например, радиальные шарикоподшипники

способны воспринимать умеренные радиальные

и осевые нагрузки. Они обладают малым тре­

нием и могут быть изготовлены в прецизионном

и малошумном исполнении. Поэтому их пред­

почитают устанавливать в электродвигателях

малого и среднего размера.

Сферические и тороидальные роликопод­

шипники способны нести очень тяжелые на­

грузки и являются самоустанавливающимися.

Эти свойства объясняют их востребованность,

к примеру, в тяжелом машиностроении, где

большие нагрузки приводят к изгибу вала

и перекосам.

Однако, во многих случаях выбор типа под­

шипника требует учета и сравнения друг с

другом нескольких факторов, поэтому общие

правила установить невозможно. Цель пред­

ставленной здесь информации – указать на

наиболее важные факторы, которые следует

учитывать при выборе типа стандартного

подшипника, и тем самым, помочь правильно

выбрать тип подшипника в зависимости от

следующих требований

•  имеющегося пространства

•  величин нагрузки

•  величин перекоса

•  точности вращения

•  частоты вращения

•  малошумности вращения

•  жесткости

•  величины осевого смещения

•  особенностей монтажа и демонтажа

•  наличия встроенных уплотнений.

На стр. 46 и 47 приведена сводная таблица

(матрица) типов стандартных подшипников с

указанием особенностей конструкции, рабочих

характеристик и пригодности для работы в

определенных условиях эксплуатации. Подроб­

ную информацию об отдельных типах подшип­

ников, включая их характеристики и варианты

исполнения, можно найти в соответствующих

разделах настоящего каталога. В сводной

таблице не представлены типы подшипников

узкоспециального назначения.

Матрица дает относительно поверхностное

представление о классификации типов под­

шипников, т.к. ограниченное количество симво­

лов не позволяет провести четкое различие

между некоторыми их характеристиками. Так

например, жесткость подшипникового узла,

состоящего из радиально­упорных подшип­

ников или конических роликоподшипников,

также зависит от приложенной силы пред­

натяга и частоты вращения, на которую

оказывает влияние точность подшипника и

сопряженных деталей, а также конструкция

сепаратора. Тем не менее, матрица на стр. 46

и 47 позволяет сделать правильный выбор

подшипника. Следует также отметить, что

на окончательный выбор оказывает влияние

общая стоимость и наличие комплектующих

подшипникового узла.

Другие важные условия, которые необхо­

димо соблюдать при проектировании под­

шипникового узла, включая грузоподъемность

и срок службы, трение, допустимые скорости

вращения, внутренний зазор подшипника или

преднатяг, смазывание и уплотнение, подробно

освещены в отдельных разделах настоящего

каталога.

Полный ассортимент изделий SKF в настоя­

щем каталоге не представлен. По вопросам

получения специальных каталогов и брошюр

по подшипникам, которые не представлены

ниже, просим обращаться в ближайшее

представительство SKF.

Выбор типа подшипника

34

Пространство для

подшипника

Во многих случаях один из основных размеров

подшипника – диаметр отверстия – обусловлен

общей конструкцией машины и диаметром

вала.

Для валов малого диаметра могут использо­

ваться все типы шарикоподшипников, самыми

распространенными из них являются радиаль­

ные шарикоподшипники; также могут исполь­

зоваться игольчатые подшипники (

† рис. 1).

Для валов большого диаметра, наряду с

радиальными шарикоподшипниками, могут

применяться цилиндрические , сферические и

конические роликоподшипники (

† рис. 2).

Если радиальное пространство ограничено,

следует выбирать подшипники с малым попе­

речным сечением, особенно с малой высотой

поперечного сечения, т.е. подшипники серий

диаметров 8 и 9. Комплекты игольчатых под­

шипников с сепаратором, игольчатые ролико­

подшипники со штампованным наружным

кольцом и игольчатые роликоподшипники без

внутреннего кольца (

† каталог SKF «Игольча­

тые роликоподшипники») (

† рис. 3), а также

некоторые серии радиальных и радиально­

упорных шарикоподшипников, цилиндри­

ческих, конических, сферических и тороидаль­

ных роликоподшипников могут быть решением

в таких случаях.

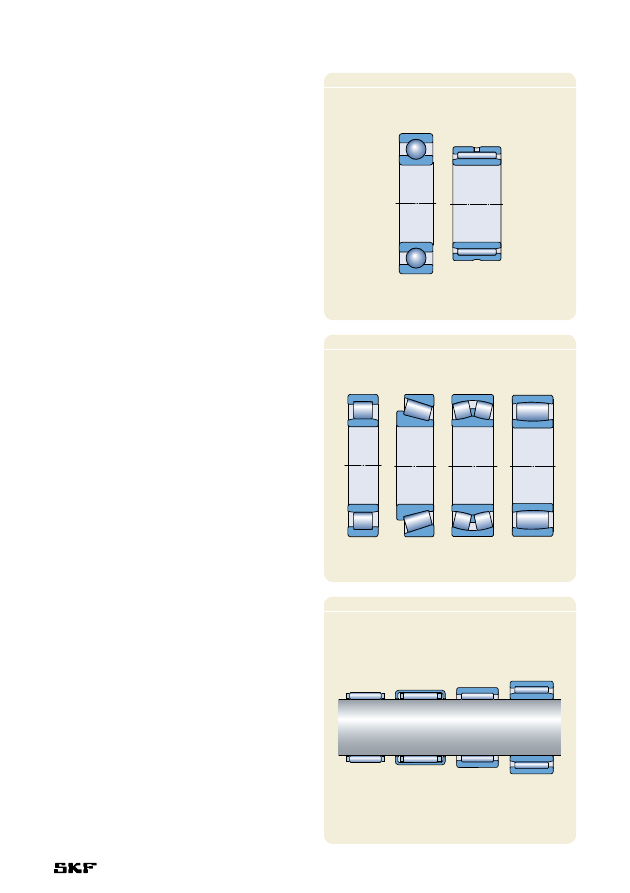

Pис. 1

Pис. 2

Pис. 3
