Полный привод 4MOTION с муфтой Haldex. Руководство - часть 2

7

Полный привод 4MOTION автомобиля Transporter модели 2004 года

Двигатель

Коробка передач

Угловая передача с

промежуточным валом

Карданный вал

Задний дифференциал

Муфта Haldex

Механизм блокировки
дифференциала

S333_090

Передний дифференциал

Volkswagen Technical Site:   http://volkswagen.msk.ru   http://vwts.info

огромный архив документации по автомобилям Volkswagen, Skoda, Seat, Audi

8

Полный привод 4MOTION

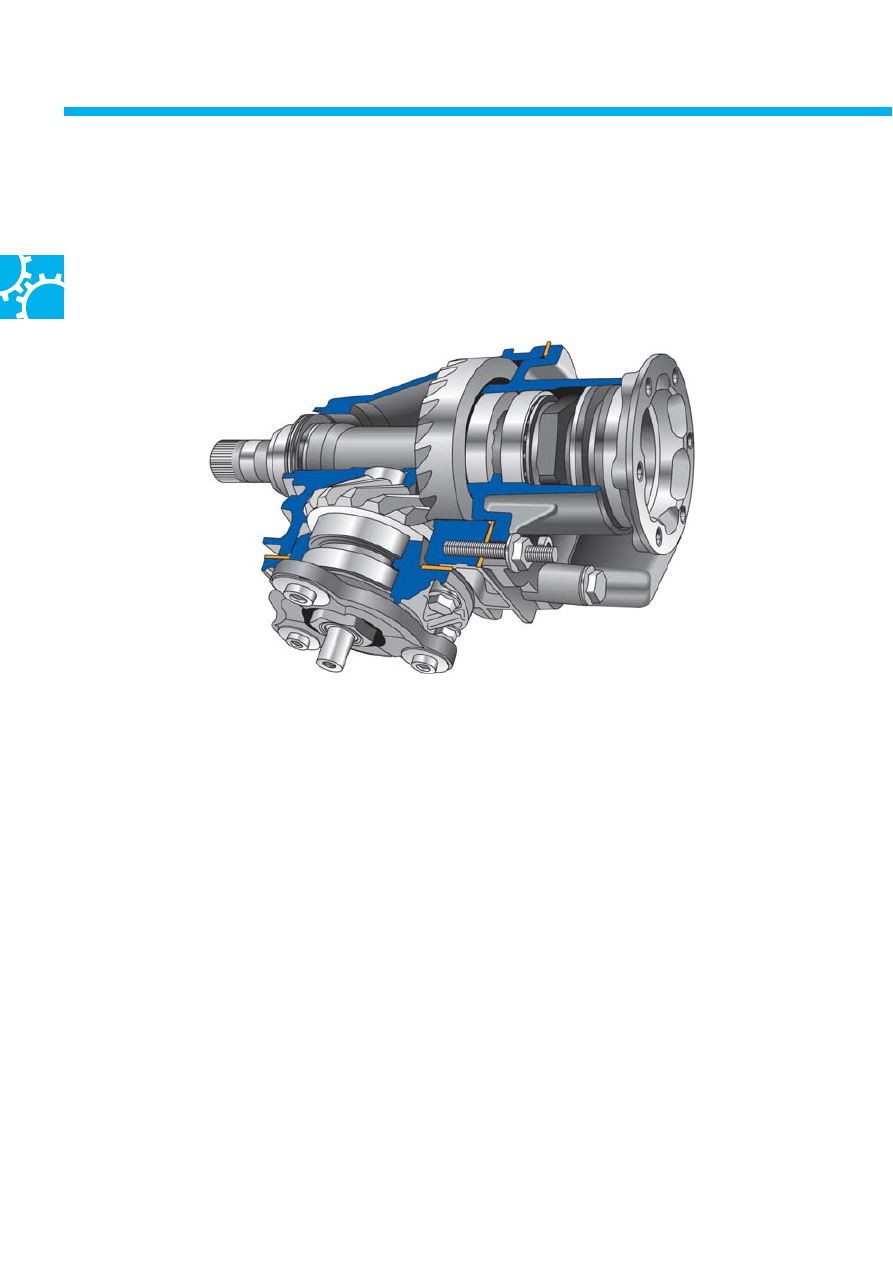

Угловая передача автомобиля Golf модели 2004 года

Угловая передача автомобиля Golf модели 2004 года обеспечивает привод карданного вала с повышением
частоты вращения в 1,6 раза. Так как передаваемый крутящий момент при этом соответственно уменьшается,
можно использовать карданный вал меньшего диаметра. В редукторе заднего моста частота вращения вновь
снижается в указанное выше число раз.

S333_080

Передача
крутящего
момента от
коробки
передач и
привод левого
колеса

Привод
правого колеса

Привод карданного вала

9

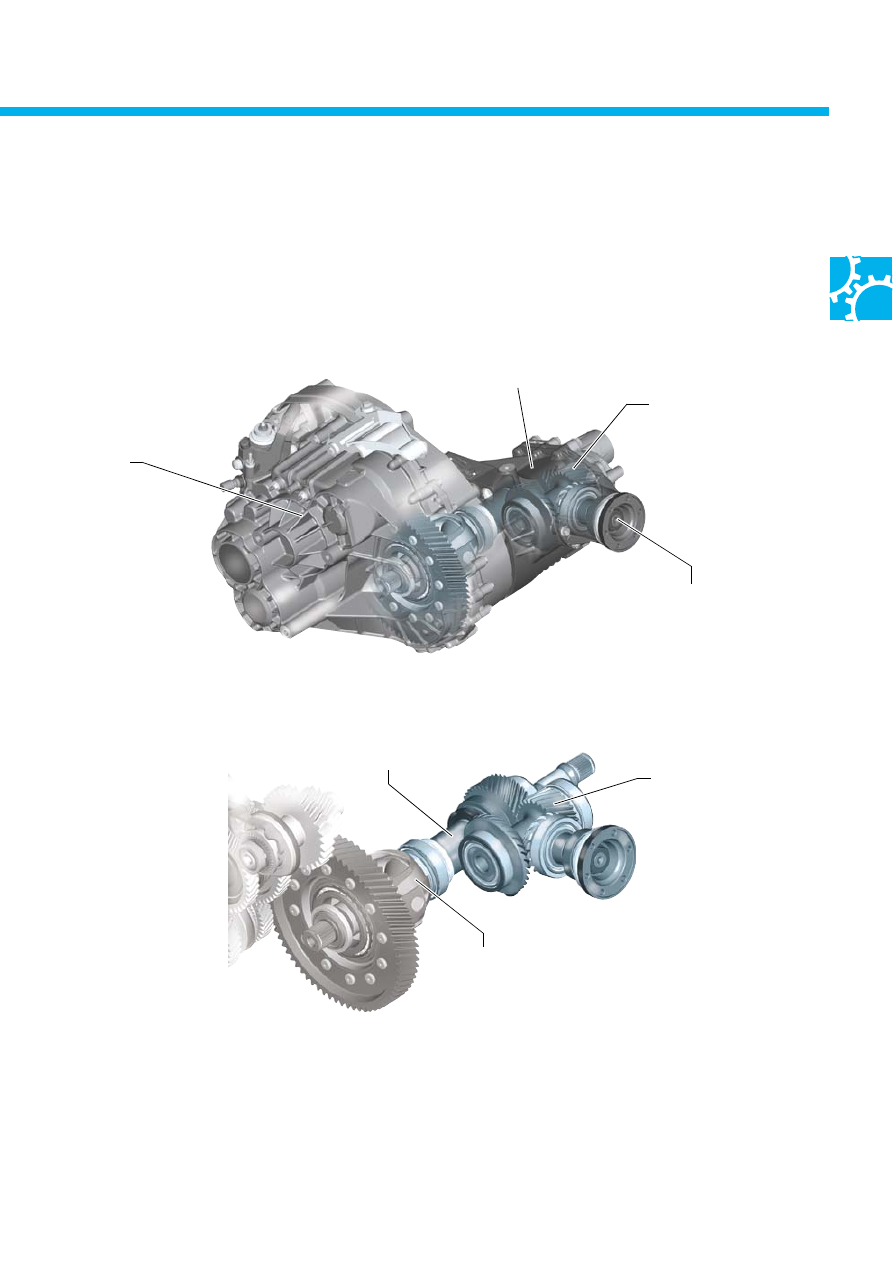

Угловая передача с промежуточным валом автомобиля
Transporter модели 2004 года

Ввиду больших значений крутящего момента, передаваемого через трансмиссию автомобиля Transporter,
частота вращения карданного вала повышается в 2,5. Для этого угловая передача дополнена промежуточной
передачей. В редукторе заднего моста производится снижение частоты вращения до ее величины на передних
колесах.

S333_030

S333_031

Коробка

передач

Угловая передача

Привод карданного
вала

Промежуточный
вал

Полый вал

Коробка
дифференциала

Промежуточный
вал

10

Полный привод 4MOTION

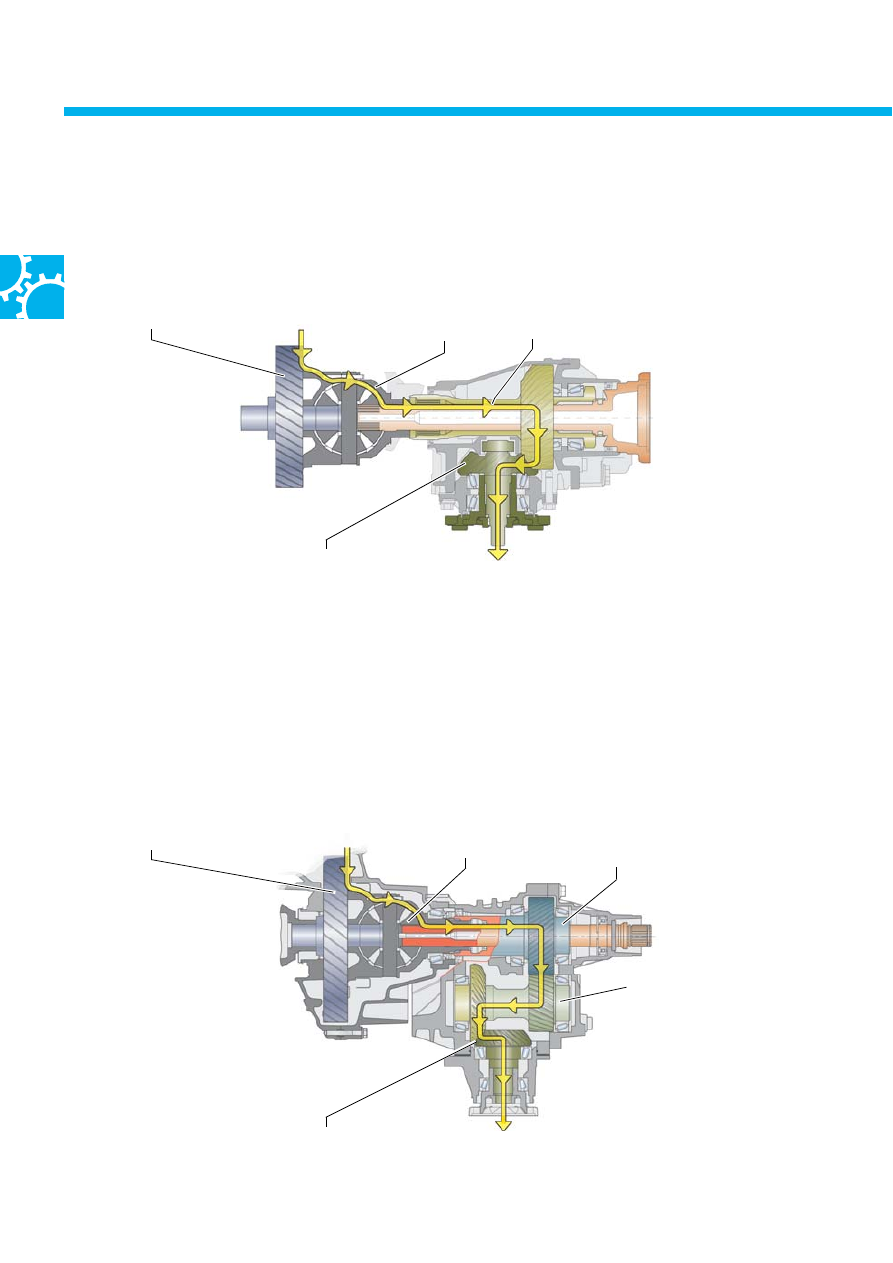

Передача мощности через трансмиссию автомобиля Golf модели 2004 года

S333_041

Передача мощности через трансмиссию автомобиля Transporter
модели 2004 года

С ведомой шестерни главной передачи мощность передается на полый вал через коробку дифференциала.
Полый вал жестко соединен с коробкой дифференциала. На карданный вал мощность передается через
промежуточный вал и ведомую шестерню конической передачи.

S333_072

от коробки
передач

Коробка
дифференциала

Полый вал

Привод
правого колеса

Привод

левого колеса

Промежуточный вал

Привод
карданного вала

от коробки
передач

Коробка
дифференциала

Полый вал

Привод
правого колеса

Привод

левого колеса

Привод
карданного вала

На карданный вал мощность передается с ведомой шестерни главной передачи через коробку
дифференциала, полый вал и ведомую шестерню конической передачи.

Ведомая шестерня
главной передачи

Ведомая шестерня
конической передачи

Ведомая шестерня
главной передачи

Ведомая шестерня
конической передачи
