Механизмы в современной технике (Артоболевский) - часть 769

4276

МЕХАНИЗМ ГИДРОПРИВОДА

КОПИРОВАЛЬНОГО СТАНКА

СГП

Пр

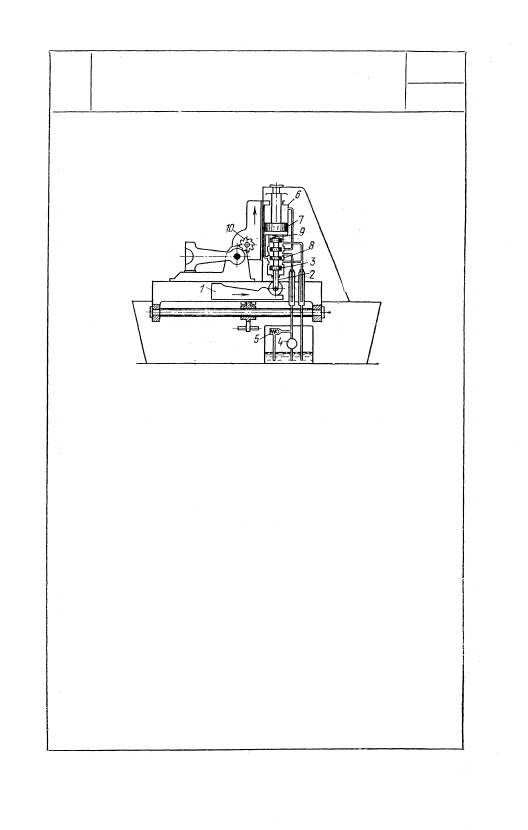

При перемещении с постоянной скоростью

шаблона 1 щуп 2, снабженный роликом,

перемещает золотник 3. При перемещении

золотника вверх жидкость, нагнетаемая в

золотник 3 насосом 4 под давлением, уста-

навливаемым клапаном 5, поступает в верх-

нюю полость цилиндра 6, поршень 7 кото-

рого жестко закреплен в вертикальной стой-

ке станка. Цилиндр 6, так же как корпус

золотника 8 и инструмент, укреплен на са-

лазках, которые перемещаются в вертикаль-

ном направлении вверх до тех пор, пока

золотник 3 не перекроет каналы в корпусе 8

и пока не прекратится доступ жидкости в

верхнюю полость цилиндра 6. Жидкость из

нерабочей полости цилиндра 6 удаляется

через золотник 3 в бак. При перемещении

вниз щупа 2, контакт которого с шаблоном

поддерживается пружиной 9, повторяется

аналогичный процесс. Таким образом, ин-

струмент 10 движется по кривой, подобной

профилю копира.

681

4277

МЕХАНИЗМ ГИДРОПРИВОДА

КОПИРОВАЛЬНОГО СТАНКА

СГП

Пр

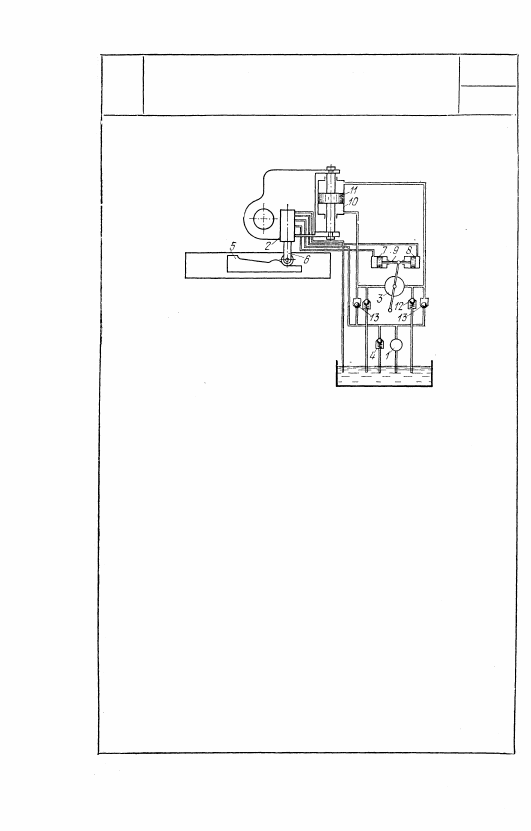

Зубчатый насос 1 накачивает жидкость в золот-

ник 2 и к регулируемому насосу 3 под давлением,

устанавливаемым клапаном 4. При перемещении

копира 5 щуп 6, снабженный роликом и жестко

связанный с золотником 2, перемещает его, в ре-

зультате чего жидкость из золотника поступает

в один из сервоцилиндров 7 или 8. При переме-

щении штока 9 под воздействием жидкости из-

меняется эксцентриситет регулируемого насоса 3,

а следовательно, величина и направление потока

жидкости, подаваемой регулируемым насосом 3

в цилиндр 10. Поршень 11, укрепленный на вер-

тикальных салазках станка вместе с корпусом

золотника и инструментом, перемещается до тех

пор, пока золотник 2 не перекроет каналы в кор-

пусе и не прекратит доступ жидкости к сервоци-

линдрам. Таким образом, инструмент движется

по кривой, соответствующей профилю копира.

Клапаны 12 предохраняют систему от перегрузки.

Клапаны 13 предназначены для питания регули-

руемого насоса 3.

682

4278

МЕХАНИЗМ ГИДРОПРИВОДА

КОПИРОВАЛЬНОГО СТАНКА

СГП

Пр

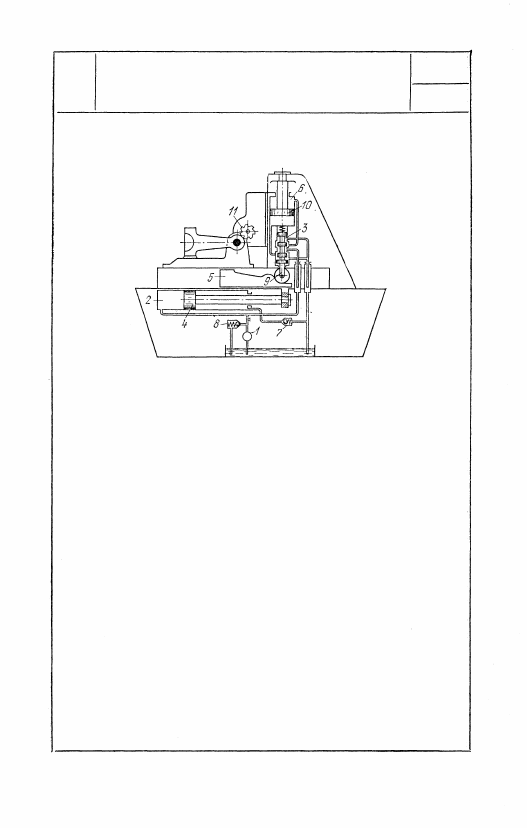

Насос 1 подает жидкость в левую полость цилин-

дра 2 и в корпус золотника 3. Поршень 4, шток

которого жестко соединен с копиром 5, переме-

щается под воздействием жидкости, двигая ко-

пир 5. Жидкость из правой полости цилиндра 2

удаляется через клапан 7 в бак. Клапан 8 под-

держивает определенное давление в системе. При

перемещении копира 5 щуп 9, снабженный роли-

ком и жестко связанный с золотником 3, пере-

мещает последний. При перемещении золотника

вверх жидкость из насоса 1 поступает в верхнюю

полость цилиндра 6, который укреплен вместе с

корпусом золотника и с инструментом на верти-

кальных салазках станка. Шток поршня 10 сое-

динен со станиной. Под воздействием жидкости

цилиндр 6 поднимается до тех пор, пока золот-

ник 3 не перекроет каналы корпуса и не прекра-

тит подачи жидкости в цилиндр 6. Жидкость из

нерабочей полости цилиндра 6 удаляется через

золотник 3 в бак. При опускании щупа цилиндр

6 вместе с инструментом движется вниз. Таким

образом, инструмент 11 воспроизводит кривую,

подобную профилю копира.

683

4279

МЕХАНИЗМ ГИДРОПРИВОДА

КОПИРОВАЛЬНОГО

ОБЪЕМНОГО УСТРОЙСТВА

СГП

Пр

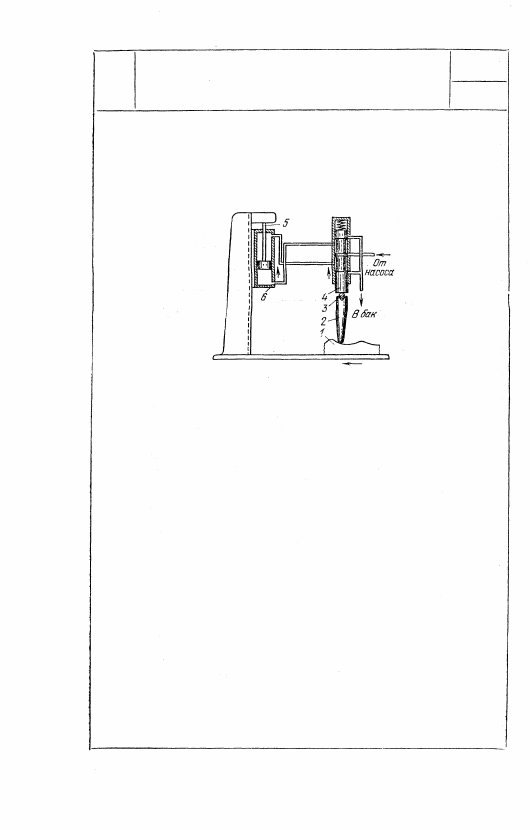

При перемещении копира 1 копировальный

палец 2 посредством шарика 3 перемещает

золотник 4. При подъеме копировального

пальца золотник поднимается; при этом

жидкость, поступающая из насоса в золот-

ник, подается в верхнюю полость рабочего

цилиндра 6, шток 5 которого закреплен не-

подвижно, а стенки цилиндра соединены с

вертикальными салазками шпиндельной го-

ловки станка. Из нижней части цилиндра

жидкость через золотник 4 поступает в бак.

При этом шпиндельная головка поднимает-

ся вверх. При опускании копировального

пальца золотник опускается ниже своего

среднего положения, жидкость из насоса

поступает в нижнюю часть цилиндра и

шпиндельная головка опускается вниз. Жид-

кость из верхней полости цилиндра посту-

пает через золотник в бак.

684
