МЕХАНИЗМ

Д И Ф Ф Е Р Е Н Ц И А Л Ь Н О Г О МАНОМЕТРА

УГП

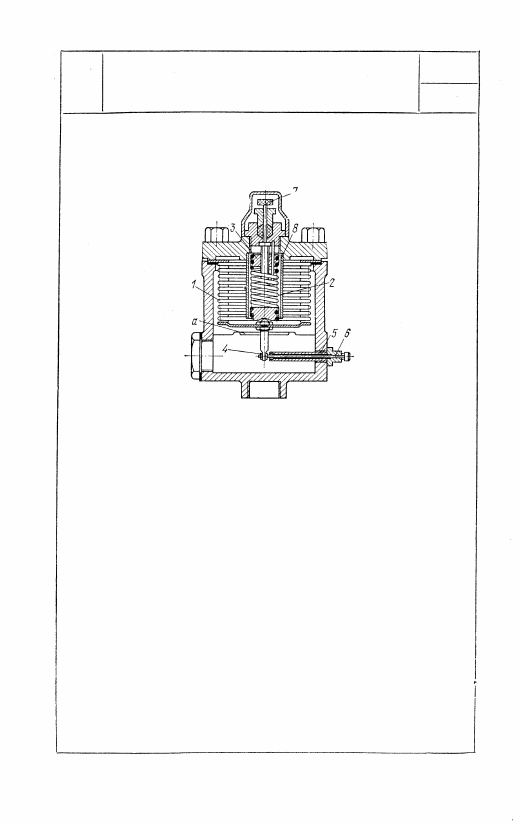

В нижнюю полость манометра пода-

ется газ более высокого давления,

которое действует на дно сильфона

1. Газ более низкого давления пода-

ется внутрь сильфона. Разность дав-

лений на дно сильфона 1 уравнове-

шивается пружиной 2, число рабочих

витков которой можно изменять вра-

щением шайбы 3, Под влиянием пе-

репада давлений сильфон сжимается

и при помощи рычага 4 вращает ось

6, которая выведена через уплотни-

тельную муфту 5 и связана с меха-

низмом, управляющим заслонкой ре-

гулятора. Установка прибора на нуль

производится при помощи регулиро-

вочного винта 7. Ход сильфона огра-

ничивается стаканом 8 и приливом а

в корпусе манометра.

569

И

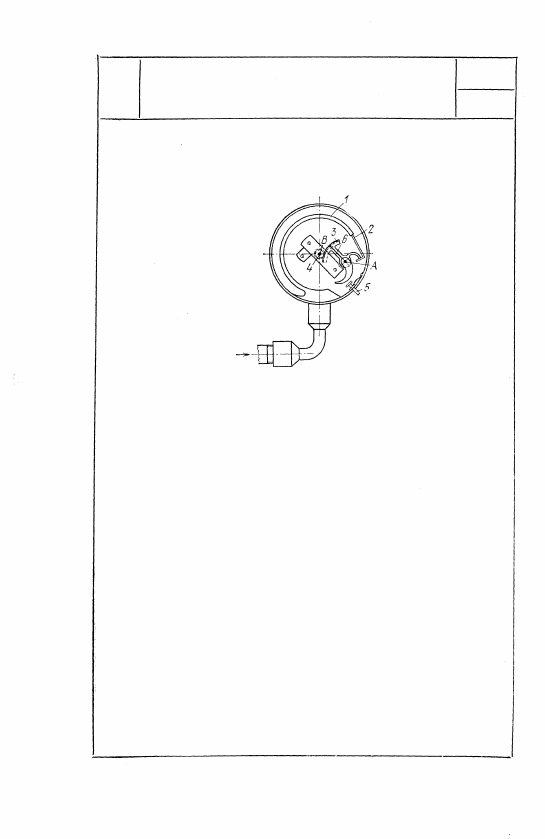

При повышении давления внутри ма-

нометрической трубки 1, один конец

которой закреплен, последняя рас-

прямляется и поводок 2, присоеди-

ненный к ее подвижному концу,

Г-образной скобой поворачивает зуб-

чатый сектор 3 вокруг неподвижной

оси А. Сектор 3 входит в зацепление

с зубчатым колесом 4, вращающим-

ся вокруг неподвижной оси В, к ко-

торому прикреплена стрелка. Пово-

док 2 не связан жестко с сектором

3, и при понижении давления трубка

возвращается в первоначальное поло-

жение, а сектор 3 и стрелка сохраня-

ют то положение, которое они заняли

в результате деформации трубки. Воз-

врат стрелки в нулевое положение

производится арретировочным при-

способлением 5. При нажатии кнопки

арретира она посредством плоской

пружины 6 возвращает сектор 3 и

стрелку в первоначальное положение.

570

4138

РЫЧАЖНО-ЗУБЧАТЫЙ МЕХАНИЗМ

МАНОМЕТРА ДЛЯ ИЗМЕРЕНИЯ

ДАВЛЕНИЯ В АВТОШИНАХ

УГП

И

4139

РЫЧАЖНО-ЗУБЧАТЫЙ

МЕХАНИЗМ МАНОВАКУУММЕТРА

УГП

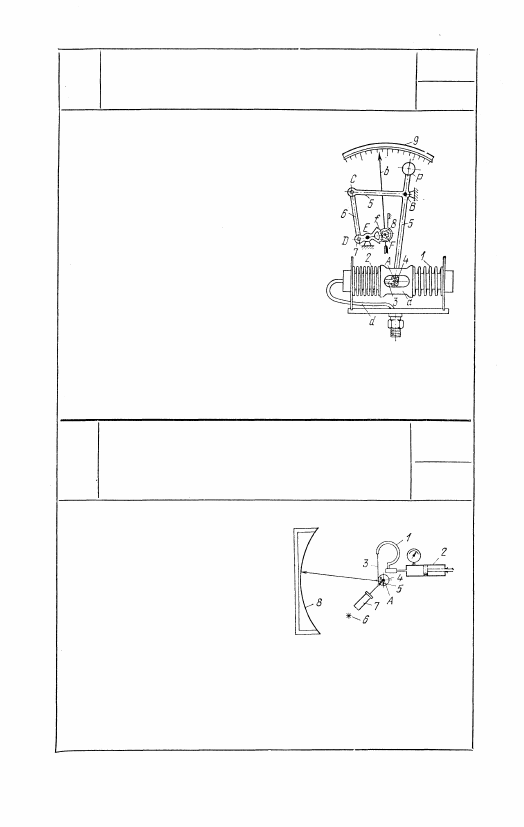

Сильфоны 1 и 2 жестко связаны между

собой пустотелым цилиндром а. Из силь-

фона 1 выкачан воздух, а сильфон 2 со-

общается посредством трубопровода d с

пространством, в котором измеряется дав-

ление. При деформации сильфона 2 под

влиянием измеряемого давления переме-

щается связанное с сильфоном 2 звено

3, входящее во вращательную пару А

с ползуном 4, скользящим вдоль оси

звена 5, вращающегося вокруг неподвиж-

ной оси В. Шатун 6 входит во вращатель-

ные пары С и D со звеньями 5 и 7.

Звено 7 вращается вокруг неподвижной

оси Е и имеет зубчатый сектор f, вхо-

дящий в зацепление с зубчатым колесом 8, вращающимся вокруг

неподвижной оси F. Регистрация показаний прибора осуществляется

на шкале 9 стрелкой b, жестко связанной с колесом 8. Груз Р урав-

новешивает вес звена 5.

4140

МЕХАНИЗМ ПРИБОРА

ДЛЯ  О П Р Е Д Е Л Е Н И Я ПРЕДЕЛА

ПРОПОРЦИОНАЛЬНОСТИ

МАНОМЕТРИЧЕСКИХ ТРУБОК

УГП

Испытуемая трубка 1, соединенная с

цилиндром пресса 2, подвижным кон-

цом присоединяется посредством гиб-

кого звена 3 к шкиву 4, вращающе-

муся вокруг неподвижной оси А.

Шкив 4 насажен на ось и поворачива-

ется вместе с последней. На этой же

оси закреплено зеркальце 5, на кото-

рое через оптическую трубку 7 падает

свет от лампы 6. Лучи света, отра-

жаясь от зеркальца, попадают на

шкалу 8. При повышении давления

в прессе 2 трубка 1 будет распрямляться и перемещение ее свобод-

ного конца вызовет поворот шкива 4 и зеркальца 5. Повышая дав-

ление равными интервалами и замечая соответствующее перемеще-

ние световой полосы, можно установить то давление, за пределами

которого приращение показаний будет заметно расти, отклоняясь от

линейного закона. Величина давления, соответствующая этому мо-

менту, окажется искомым пределом пропорциональности для данной

трубки.

571

И

И

4141

РЫЧАЖНЫЙ МЕХАНИЗМ
ГАЗОВОГО ТЕРМОМЕТРА

УГП

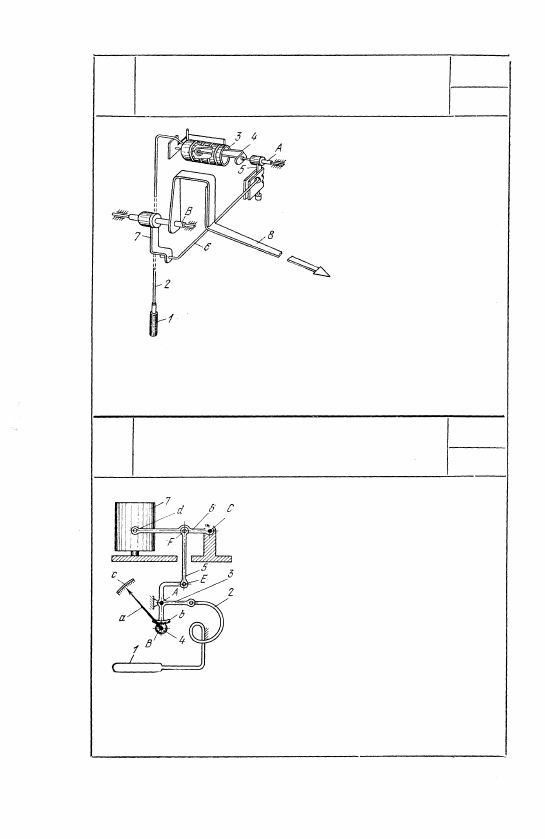

При изменении темпера-

туры термобаллона 1,

заполненного газом и

погруженного в измеряе-

мую среду, изменяется

давление в капиллярной

трубке 2 и в соединен-

ной с ней винтовой труб-

чатой пружине 3. Один

конец винтовой пружи-

ны закреплен, а второй

свободный конец, пере-

мещаясь при закручива-

нии или раскручивании

пружины, поворачивает

ось A, с которой он

жестко соединен скобой 4. Ось А посредством рычага 5, тя-

ги 6 и рычага 7 соединена с осью В, с которой жестко сое-

динена стрелка или перо 8, регистрирующее измеряемую тем-

пературу.

При изменении температуры измеряемой

среды, в которую помещен термобал-

лон 1, давление жидкости, заполняющей

термобаллон и манометрическую труб-

ку 2, изменяется. Трубка 2 деформиру-

ется, ее незакрепленный конец переме-

щается, вращая вокруг неподвижной

оси А трехплечий рычаг 3, имеющий зуб-

чатый сектор b, входящий в зацепление

с зубчатым колесом 4, вращающимся во-

круг неподвижной оси В, с жестко скреп-

ленной с ним стрелкой а, регистрирую-

щей показания прибора на шкале с.

Одновременно рычаг 3 приводит в дви-

жение перо d, регистрирующее темпера-

туру на диаграммной ленте барабана 7. Привод пера d, жест-

ко скрепленного с рычагом б, вращающимся вокруг непод-

вижной оси С, осуществляется промежуточным звеном 5, вхо-

дящим во вращательные пары Е и F с рычагами 3 и 6.

572

4142

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

РЕГИСТРИРУЮЩЕГО ТЕРМОМЕТРА

УГП

И

И
