10. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (3526—3536)

3526

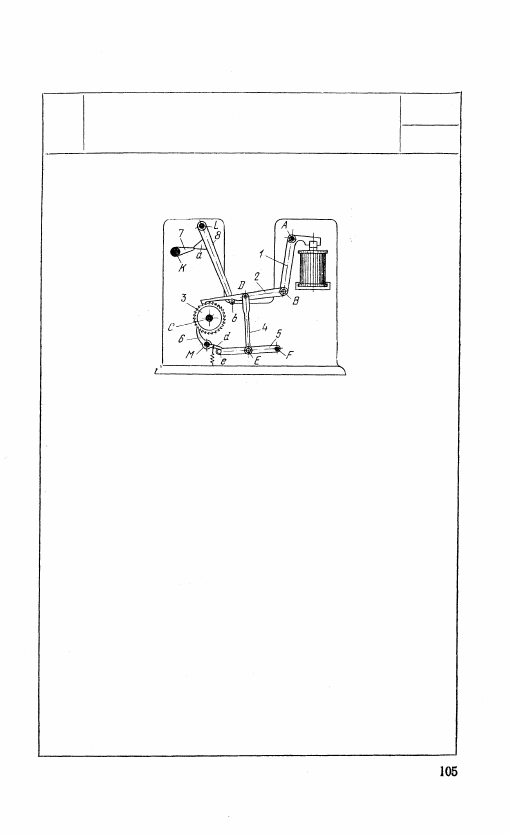

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

КАРЕТКИ

Т Е Л Е Г Р А Ф Н О Г О  А П П А Р А Т А

РЭ

ЦУ

Коленчатый рычаг 1 вращается вокруг неподвиж-

ной оси А. Собачка 2 входит в зацепление с хра-

повым колесом 3, вращающимся вокруг непод-

вижной оси С, и во вращательные пары В и D

с рычагом 1 и звеном 4. Звено 5 вращается во-

круг неподвижной оси F и входит во вращатель-

ную пару Е со звеном 4. Зуб 7 вращается вокруг

неподвижной оси К и входит в зацепление с зу-

бом а, принадлежащим звену 5, имеющему па-

лец b и вращающемуся вокруг неподвижной оси L.

Стопорная собачка 6, вращающаяся вокруг непо-

движной оси М, входит в зацепление с колесом 3

и своим концом d зацепляется с пальцем е, при-

надлежащим звену 5. При притяжении рычага 1

электромагнитом собачка 2, двигаясь сначала

влево, а затем вправо, захватывает и поворачи-

вает на один зуб храповое колесо 3. При поворо-

те зуба 7 вокруг оси K он передвигает вправо ры-

чаг 8, который посредством пальца b выводит из

зацепления с храповым колесом 3 собачку 2 и с

помощью звеньев 4 и 5 и пальца e — стопорную

собачку 6.

3527

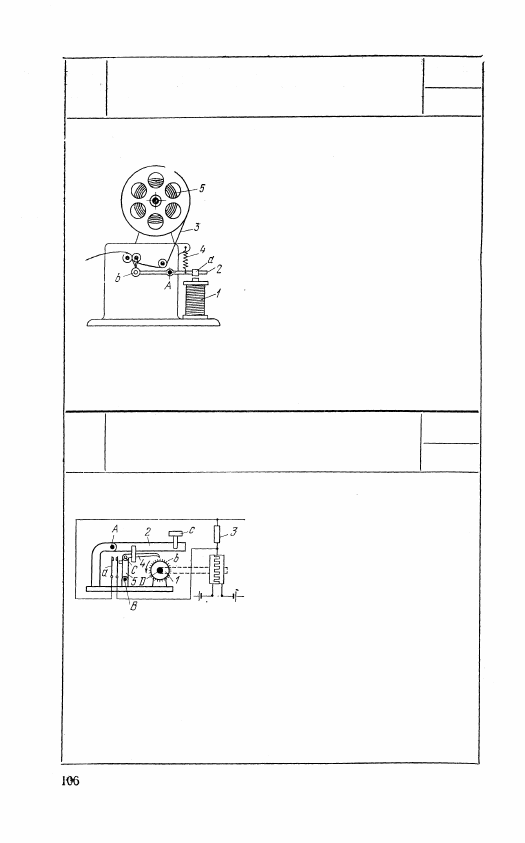

РЫЧАЖНЫЙ МЕХАНИЗМ

ТЕЛЕГРАФНОГО АППАРАТА

РЭ

ЦУ

При прохождении электрического

тока по обмотке электромагнита 1

якорь а, укрепленный на рычаге 2,

вращающемся вокруг неподвижной

оси А, притягивается к электромаг-

ниту и колесико b, укрепленное на

другом конце рычага 2, ударяет по

ленте 3, делая на ней отметку крас-

кой. Лента 3 посредством пружинно-

го механизма 5 непрерывно протяги-

вается мимо колесика b, При пре-

кращении прохождения электриче-

ского тока по обмотке электромагнита пружина 4 возвра-

щает рычаг 2 в исходное положение.

3528

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ДЛЯ УСИЛЕНИЯ ТОКА

ПРИ  П Е Ч А Т А Н И И

РЭ

ЦУ

Рычаг 2 с клавишей с вращает-

ся вокруг неподвижной оси A.

Рамка 5 вращается вокруг не-

подвижной оси В и входит во

вращательную пару С с контакт-

ным рычажком 4. Барабан 1 вра-

щается вокруг неподвижной оси D При опускании клавиши

с контактный рычажок 4, укрепленный на качающейся рам-

ке 5, оказывается на пути соответствующего штифта b на

барабане 1. Штифт b, встречая рычажок 4, толкает его влево

и тем замыкает контакт a, которым замыкается накоротко

сопротивление 3, включенное последовательно в линию. Бла-

годаря этому ток, питающий печатающее устройство, усили-

вается.

3529

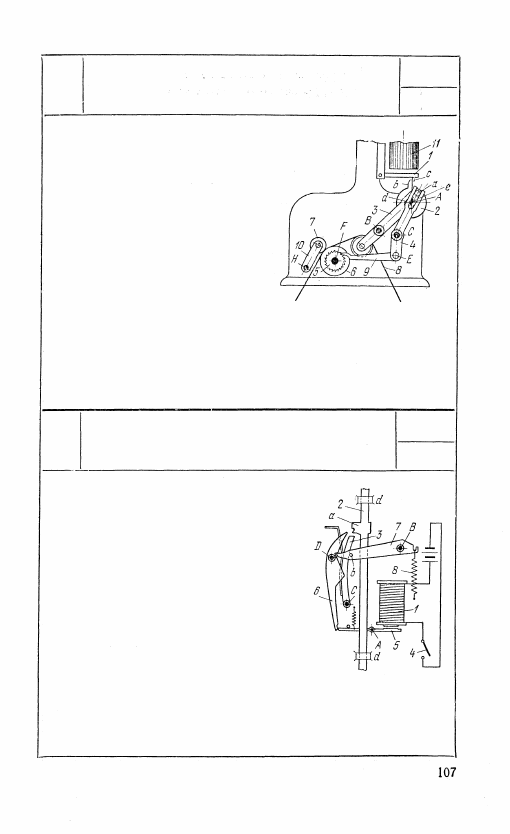

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

ЛЕНТОПРОТЯЖНОГО

ПРИСПОСОБЛЕНИЯ

РЭ

цу

Диск 2 вращается вокруг непо-

движной оси А и зубом b зацеп-

ляется с выступом с, принадлежа-

щим рычагу 1. Диск 2 имеет па-

лец а, который скользит в проре-

зях d и е, принадлежащих рыча-

гам 3 и 4, вращающимся вокруг

неподвижных осей В и С. Собач-

ка 9 входит в зацепление с хра-

повым колесом 5, вращающимся

вокруг неподвижной оси F, и во

вращательную пару Е с рычагом

4. Валик 7 принадлежит звену 10,

вращающемуся вокруг неподвижной оси Н. При притяжении

рычага 1 электромагнитом 11 диск 2 делает полный оборот,

приводя в движение при посредстве пальца а рычаги 3 и 4

и собачку 9, которая поворачивает колесо 5 вместе с вали-

ком 6, благодаря чему протягивается влево лента 8, зажатая

между валиками 6 и 7.

3530

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО

ПРЕДОХРАНИТЕЛЯ

РЭ

ЦУ

Штанга 2 движется возвратно-поступа-

тельно в неподвижных направляющих

d — d. Якорь 5 электромагнита 1 вра-

щается вокруг неподвижной оси A. Ры-

чаги 7, 3 и 6 вращаются вокруг непод-

вижных осей В, С и D). При выключен-

ном электромагните 1 выступ а на штан-

ге 2 упирается в рычаг 3, препятствуя

тем самым движению штанги 2 вниз.

При включении посредством ключа 4

тока в обмотке электромагнита 1 один

конец якоря 5 притягивается к электро-

магниту. Другой конец якоря 5 при этом

дает возможность рычагу 6 повернуться

против часовой стрелки и тем самым освободить левый конец

рычага 7. Под действием пружины 8 рычаг 7 повернется по ча-

совой стрелке и своим штифтом b отведет рычаг 3 из-под вы-

ступа а и даст возможность штанге 2 свободно двигаться вниз.

3531

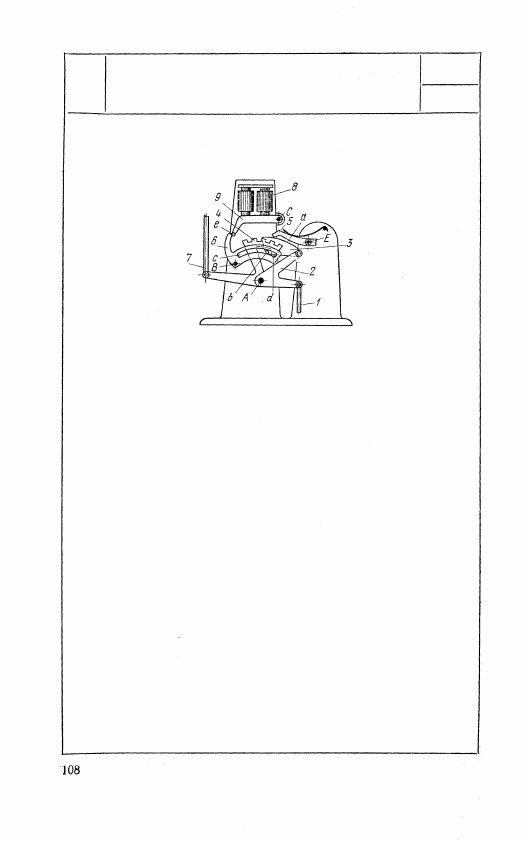

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО

ПРЕДОХРАНИТЕЛЯ

РЭ

ЦУ

Зубчатый сектор 4 вращается вокруг непо-

движной оси А. Рычаги 6 и 9 вращаются во-

круг неподвижных осей В и С. Собачка 5

вращается вокруг неподвижной оси Е. При

перемещении штока 1 угловой рычаг 2 пово-

рачивается вокруг неподвижной оси А, При

этом звено 3, входящее во вращательную па-

ру со звеном 2, верхней своей гранью а вы-

водит из зацепления с собачкой 5 зубчатый

сектор 4, а своим пальцем b, движущимся в

пазу с звена 6, задевает за выступ d зубча-

того сектора 4 и поворачивает его, приводя в

движение соединенный с ним шток 7. Движе-

ние от штока 1 передается штоку 7 только

при наличии электрического тока в катушках

электромагнита 8, так как в этом случае ры-

чаг 9 притянут электромагнитом и удержива-

ет своим концом е звено 6. При отсутствии

тока в катушках электромагнита 8 рычаг 9

отпадает. Звено 6 под действием пальца b

поворачивается, а выступ а звена 3 проходит

под собачкой, не расцепляя ее с зубчатым

сектором 4. Следовательно, при выключенном

электромагните при движении штока 1 шток

7 остается неподвижным.
