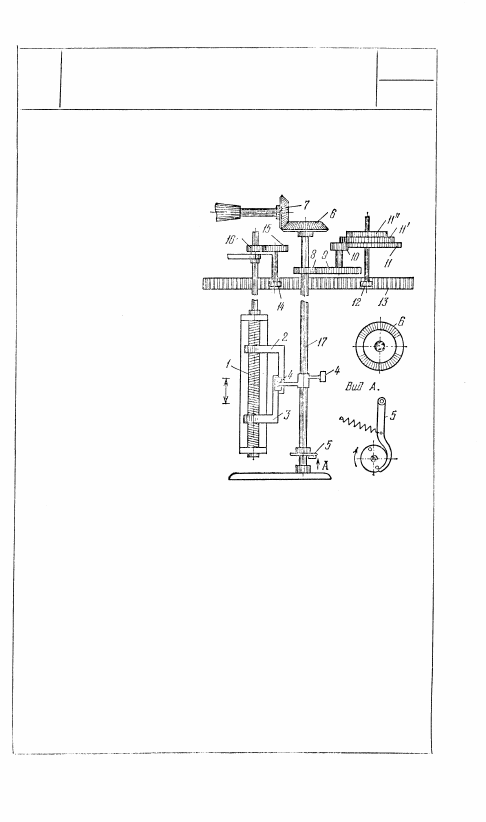

2813 ЗУБЧАТО-ВИНТОВОЙ МЕХАНИЗМ РЕВЕРСИВНОГО ДВИЖЕНИЯ ДЛЯ НАМОТКИ БОБИН СЗ ЦУ Винту 1, имеющему пра- вую и левую резьбы, и гайкам 2 и 3 вместе с ка- реткой бобины сообщается возвратно- поступательное перемещение в направле- нии, указанном стрелкой, посредством механизма, не показанного на чер- теже. Переключающие упоры 4, жестко насажен- ные на вал 17, предотвра- щают его от поворота во время перемещения их по поверхности звеньев 2 и 3. Как только один из упоров 4 сойдет с по- верхности звеньев 2 и 3, вал 17 под действием ры- чага 5 поворачивается и связанное с ним колесо 6, несущее два зубчатых сек- тора, вводится в зацепление с колесом 7. Вращение посредством зубчатой передачи 8, 9, 10, 11, 12, 13, 14, 15, 16 сообщается винту 1, в результате чего расстояние между звеньями 2 и 3, уменьшается. Колесо 6, повернувшись на половину оборота, останавливается, и каретке с бобиной сообщается обратное перемещение. Рейка 13, переместившись на некоторую величину, посредством механизма, не показанного на рисунке, уменьшает угловую скорость бобины. При каждом переключении вала 17 угловая скорость бобины уменьшается вследствие перемещения рейки 13, а величина хода каретки уменьшается благодаря умень- шению расстояния между звеньями 2 и 3 и поэтому бобине сооб- щается необходимая форма. В зависимости от толщины наматы- ваемой нити колесо 10 вводят в зацепление с соответствующими колесами 11' и 11". 581 |
