2809

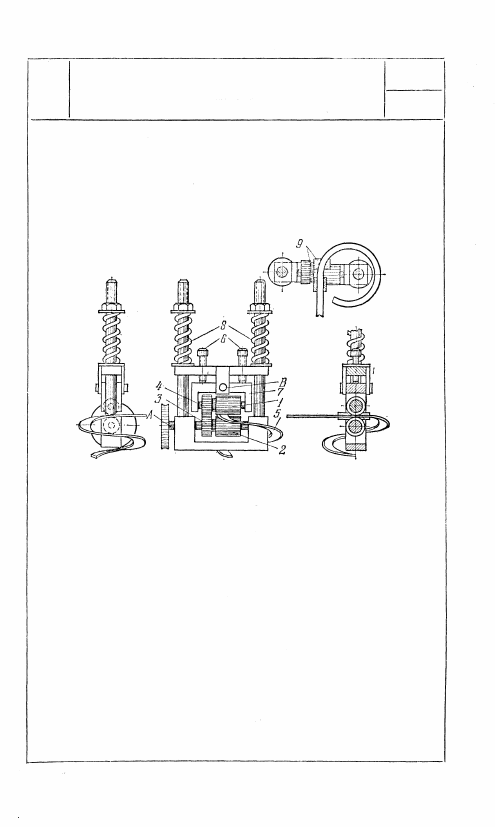

ЗУБЧАТЫЙ МЕХАНИЗМ

ДЛЯ ОБРАЗОВАНИЯ СПИРАЛЬНОЙ

ЛЕНТЫ

сз

ЦУ

Роликам 1 и 2, расположенным под некоторым углом

друг к другу, сообщается вращение от вала А посред-

ством зубчатых колес 3 и 4. Полоса материала 5, про-

ходя между вращающимися роликами, испытывает

неодинаковое давление; левый край полосы растяги-

вается больше, чем правый. Полоса материала при

этом деформируется и превращается в спираль. Регу-

лирование угла между роликами осуществляется двумя

винтами 6, действующими на скобу 7, которая повора-

чивается вокруг оси В. Давление на материал осуще-

ствляется пружинами 8, усилие которых может регу-

лироваться. Направляющие 9 обеспечивают постоянный

диаметр спирали.

577

2310

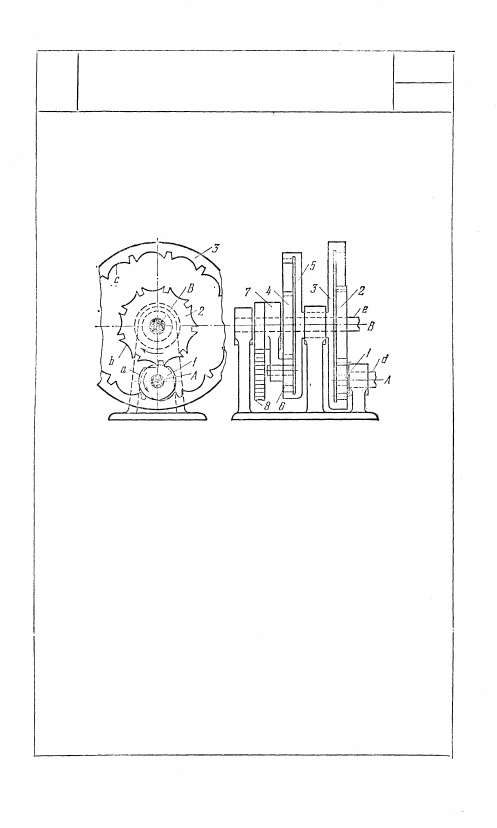

ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ МЕХАНИЗМ

ЦЕПИ КОНВЕЙЕРА

СЗ

ЦУ

Однозубое колесо 1, вращающееся вокруг неподвиж-

ной оси А вала, входит в зацепление попеременно

с зубчатыми колесами 2 или 3, вращая одно из них

вокруг оси В вала е и запирая одновременно другое.

Запор осуществляется скольжением запорной дуги а,

принадлежащей колесу 1, по запорным дугам b

или с, принадлежащим колесам 2 или 3. Зубчатое

колесо 4 жестко сидит на одном валу с колесом 2,

а зубчатое колесо 3, жестко связанное с колесом 5,

свободно вращается на том же валу. Движение зуб-

чатых колес 2 и 4 или 3 и 5 передается сателлиту 6,

перекатывающемуся попеременно по колесу 4 или

колесу 5. Сателлит приводит в движение водило 7,

связанное с цепью 8 конвейера, заставляя конвейер

двигаться в ту или иную сторону.

578

2811

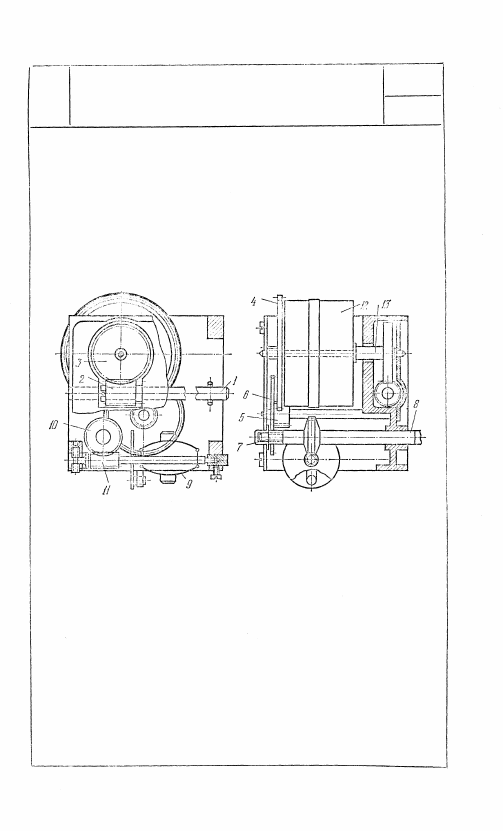

ЗУБЧАТЫЙ ЧЕРВЯЧНЫЙ МЕХАНИЗМ

ПРИВОДА И РЕГУЛЯТОРА

ПРУЖИННОГО ДВИГАТЕЛЯ

СЗ

ЦУ

При вращении вала 1 заводятся при помощи червячной пере-

дачи 2, 3 спиральные пружины, расположенные на валу 13

и заключенные в кожухе 12. Энергия спиральных пружин через

зубчатые колеса 4, 5, 6 и 7 передается валу 8. Число оборотов

вала 8 регулируется посредством пружинного центробежного

регулятора 9, который приводится в движение червячным коле-

сом 10 и червяком 11.

579

2812

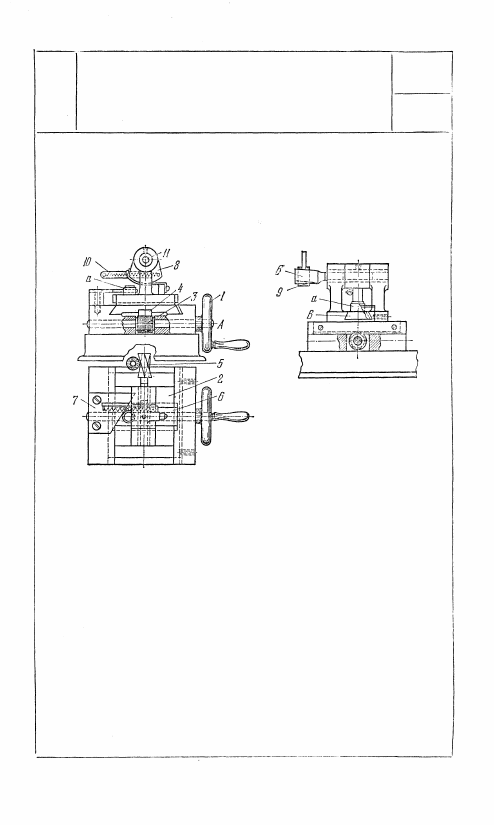

ЗУБЧАТО-РЕЕЧНЫЙ МЕХАНИЗМ

ПРИСПОСОБЛЕНИЯ ДЛЯ ТОЧНОЙ

ОБРАБОТКИ ВИНТОВОЙ ПОВЕРХНОСТИ

ШЛИФОВАЛЬНЫМ КРУГОМ

СЗ

ЦУ

При повороте рукоятки 1 вокруг неподвижной оси А движе-

ние передается салазкам 2 посредством зубчатого колеса 3

и рейки 4 и валу 11 вместе с обрабатываемой деталью 5 сооб-

щается перемещение. При этом ролик а, находящийся на са-

лазках 6, соприкасаясь с кулачком 7, перемещается с салаз-

ками 6 относительно салазок 2 и сектор 8, соединенный гиб-

кой стальной лентой с салазками 6, поворачивается вместе

с валом 11. Таким образом, детали 5 сообщается винтовое

движение, необходимое для точной обработки винтовой по-

верхности шлифовальным кругом 9. Пружина 10 обеспечивает

контакт ролика а с кулачком 7.

580
