565

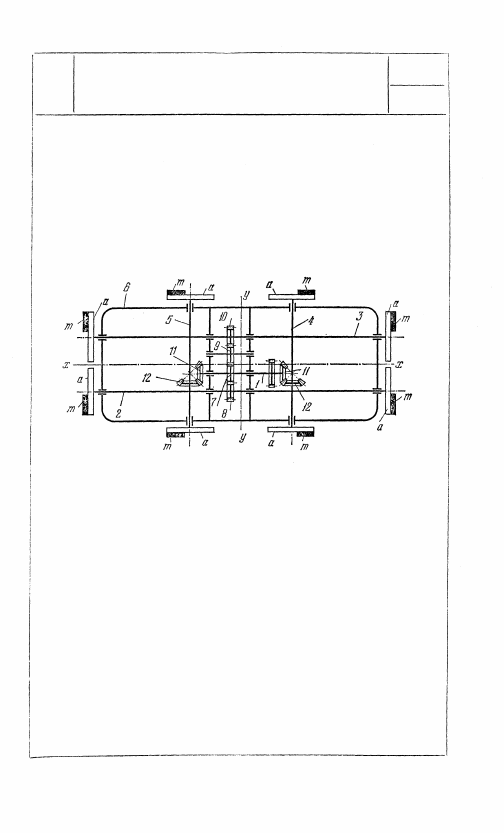

На дисках а укреплены равные неуравновешенные массы m

так, что возникает либо результирующая неуравновешенных

сил, направленная вдоль одной из осей х — х, у — у, или

вдоль оси, перпендикулярной к плоскости рисунка, либо

вращающий момент относительно одной из этих осей. Вра-

щение от вала 1 валам 2 и 3 передается зубчатыми колесами

7, 8, 9, 10 и валам 4 и 5 — коническими зубчатыми коле-

сами 11, 12. При вращении вала 1 корпус машины 6, а с ним

и испытуемая конструкция подвергается вибрационной на-

грузке.

2797

ЗУБЧАТЫЙ МЕХАНИЗМ

МНОГОМАССНОГО ВИБРАТОРА

СЗ

Вм

566

9. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ

(2798—2799)

2798

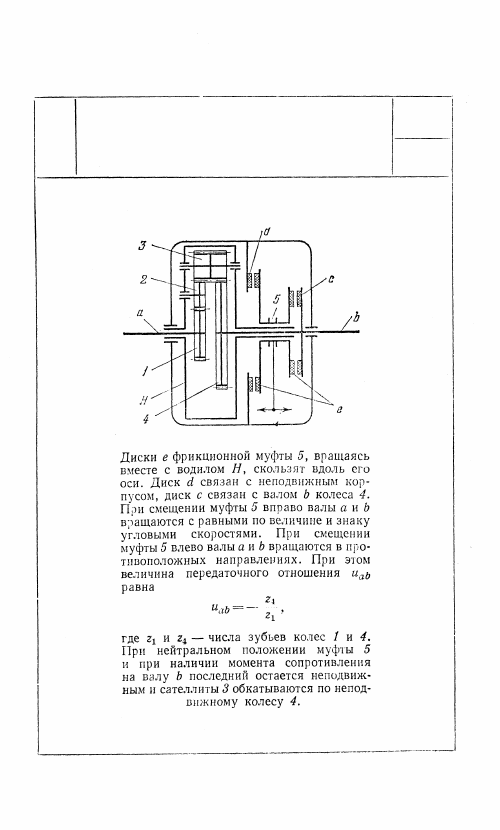

ЗУБЧАТЫЙ МЕХАНИЗМ

РЕВЕРСИВНО-РАЗОБЩИТЕЛЬНОЙ

МУФТЫ С ЦИЛИНДРИЧЕСКИМИ

КОЛЕСАМИ

СЗ

МС

2799

ЗУБЧАТЫЙ МЕХАНИЗМ

РЕВЕРСИВНО-РАЗОБЩИТЕЛЬНОЙ

МУФТЫ С КОНИЧЕСКИМИ КОЛЕСАМИ

СЗ

МС

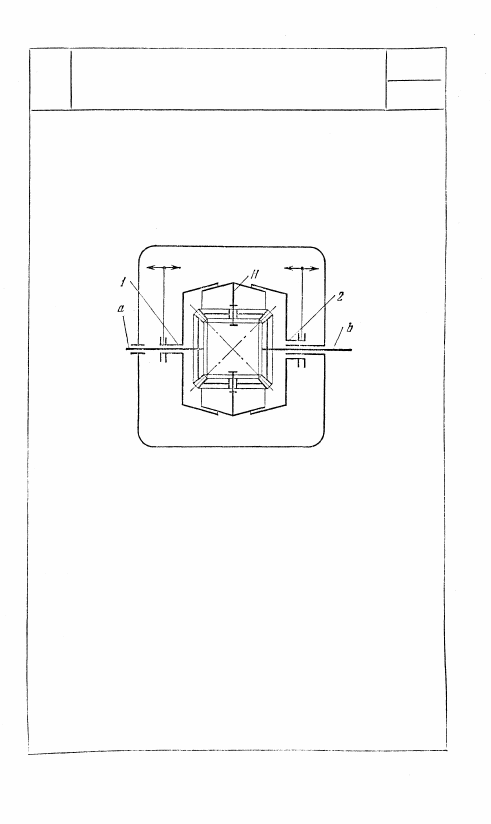

Муфта 1, вращаясь вместе с входным

волом а, скользит вдоль его оси. Муфта 2

скользит вдоль неподвижного корпуса.

При соединении с водилом Н муфты 1

выходной вал b вращается в направлении,

совпадающем с направлением вращения

вала а. При соединении с водилом H

муфты 2 вал b вращается в обратном на-

правлении. При выключенных муфтах 1

и 2 и при наличии момента сопротивления

на валу b последний остается непод-

вижным.

567

568

10. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ

(2800-2803)

2800

ЗУБЧАТО-РЕЕЧНЫЙ МЕХАНИЗМ

ИНДИКАТОРА

СЗ

И

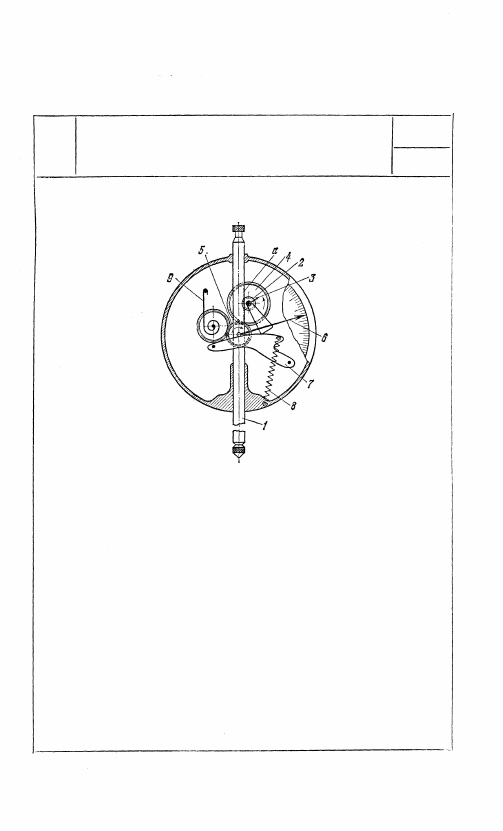

На мерительном стержне 1 имеется

рейка а, которая сцепляется с коле-

сом 2. При перемещении стержня 1

стрелка 3 дает показания на малой

шкале в целых миллиметрах. Дви-

жение передается через колесо 4 ко-

лесу 5, и стрелка 6 дает показания

на большой шкале в сотых долях

миллиметра. Мерительный стержень 1

находится под давлением профилиро-

ванного рычага 7, на который дей-

ствует пружина 8. По мере растяже-

ния пружины 8 плечо силы умень-

шается и давление на мерительный

стержень в начальном и конечном его

положениях остается одинаковым. Мер-

твый ход устраняется спиральной пру-

жиной 9.
