2793

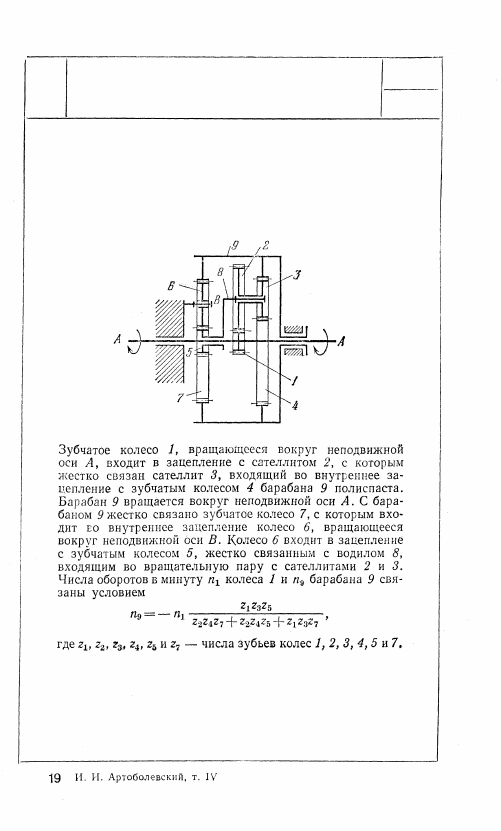

ЗУБЧАТЫЙ ЗАМКНУТЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

ЭЛЕКТРОПОЛИСПАСТА

СЗ

Гп

561

562

2794

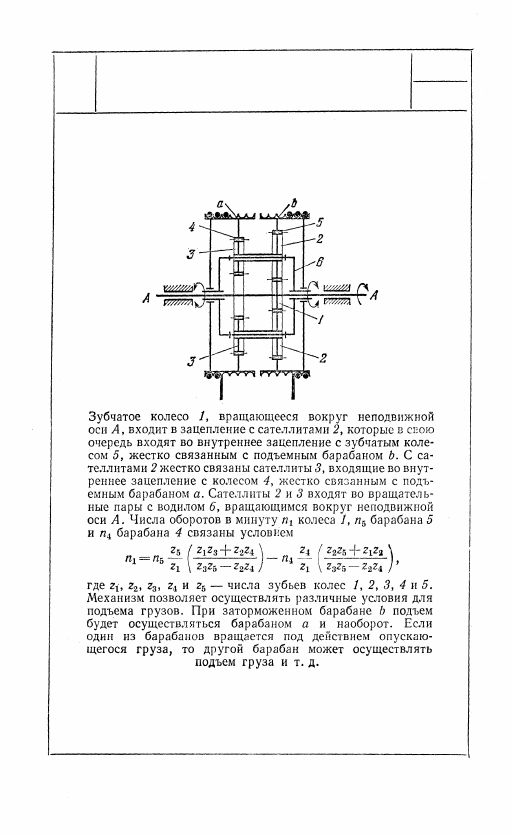

ЗУБЧАТЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ

МЕХАНИЗМ ЭЛЕКТРОТЕЛЬФЕРА

С ДВУМЯ ПОДЪЕМНЫМИ БАРАБАНАМИ

Сз

Гп

8. МЕХАНИЗМЫ ВИБРОМАШИН

И ВИБРОУСТРОЙСТВ (2795—2797)

2795

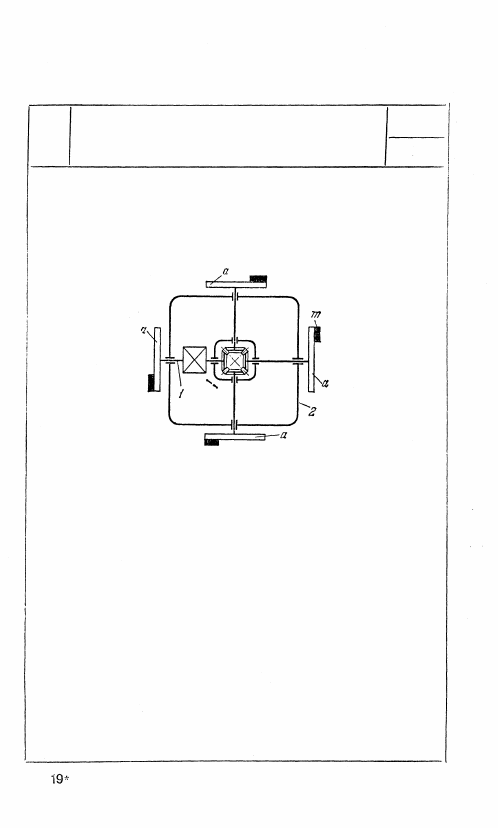

ЗУБЧАТЫЙ МЕХАНИЗМ МАШИНЫ

ДЛЯ ИСПЫТАНИЯ КОНСТРУКЦИЙ

НА ВИБРАЦИОННУЮ НАГРУЗКУ

СЗ

Вм

На дисках а укрепляются не-

уравновешенные равные массы т

так, что результирующая неурав-

новешенных сил направлена

вдоль оси, перпендикулярной

к плоскости рисунка, или так,

что создается крутящий момент

относительно той же оси. Кор-

пус 2 машины жестко укрепля-

ется на испытываемой конструк-

ции. При вращении вала 1

корпус 2 подвергается вибра-

ционной нагрузке, а с ним

и испытываемый фундамент или

опора.

563

564

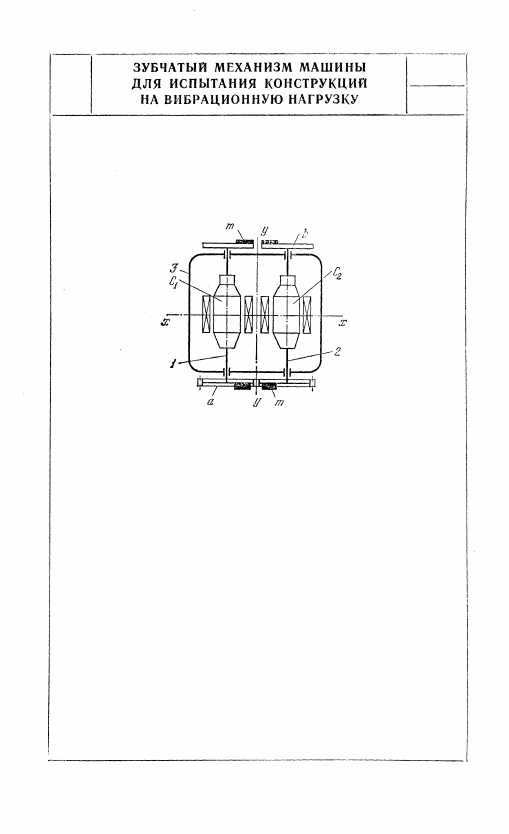

На зубчатых колесах а и дисках

b укреплены неуравновешенные

равные массы т так, что воз-

никает либо результирующая

неуравновешенных сил, направ-

ленная вдоль оси, перпендику-

лярной к плоскости рисунка,

либо вращающий момент отно-

сительно той же оси или отно-

сительно оси x. Корпус 3 ма-

шины укрепляется на испыты-

ваемой конструкции. Вращение

создается двумя связанными

электромоторами С

1

 и С

2

. При

вращении валов 1 и 2 корпус

машины 3 вместе с испытывае-

мой конструкцией подвергается

вибрационной нагрузке.

2796

СЗ

Вм
