Механизмы в современной технике (Артоболевский) - часть 493

537

2769

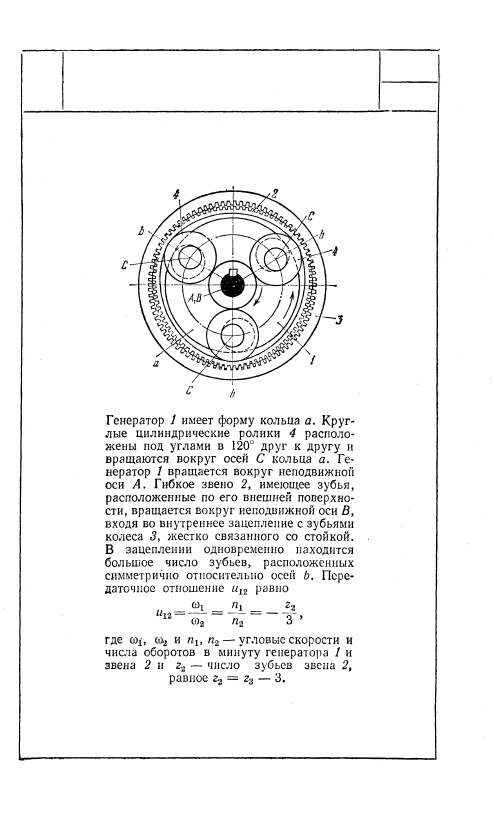

МЕХАНИЗМ ТРЕХВOЛНOВОЙ СООСНOЙ

ЗУБЧАТОЙ ПЕРЕДАЧИ С ВНУТРЕННИМ

РОЛИКОВЫМ ГЕНЕРАТОРОМ

СЗ

MB

2770

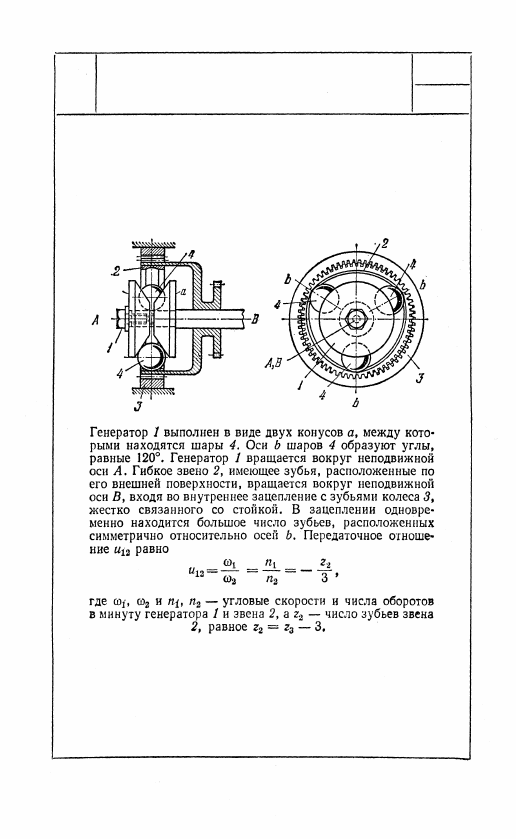

МЕХАНИЗМ ТРЕХВОЛНОВОЙ СООСНОЙ

ЗУБЧАТОЙ ПЕРЕДАЧИ

С ШАРОВЫМ ГЕНЕРАТОРОМ

СЗ

MB

538

539

2771

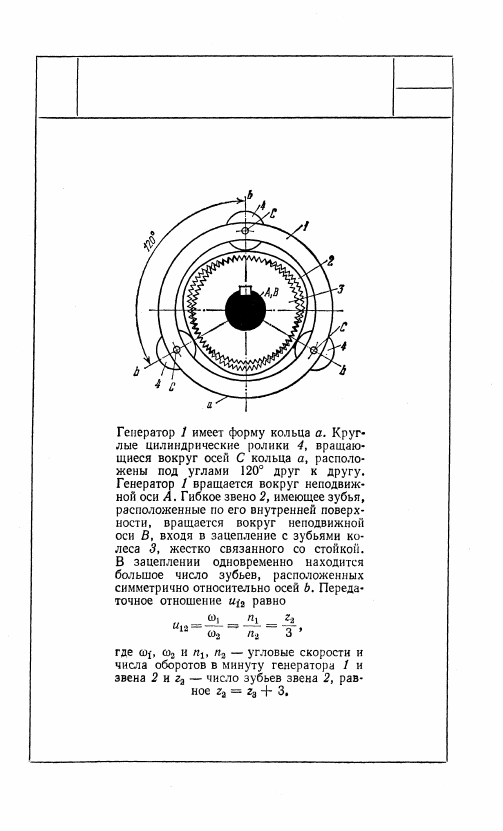

МЕХАНИЗМ ТРЕХВОЛНОВОЙ СООСНОЙ

ЗУБЧАТОЙ ПЕРЕДАЧИ С ВНЕШНИМ

РОЛИКОВЫМ ГЕНЕРАТОРОМ

СЗ

MB

5. МЕХАНИЗМЫ МНОГОЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2772—2781)

2772

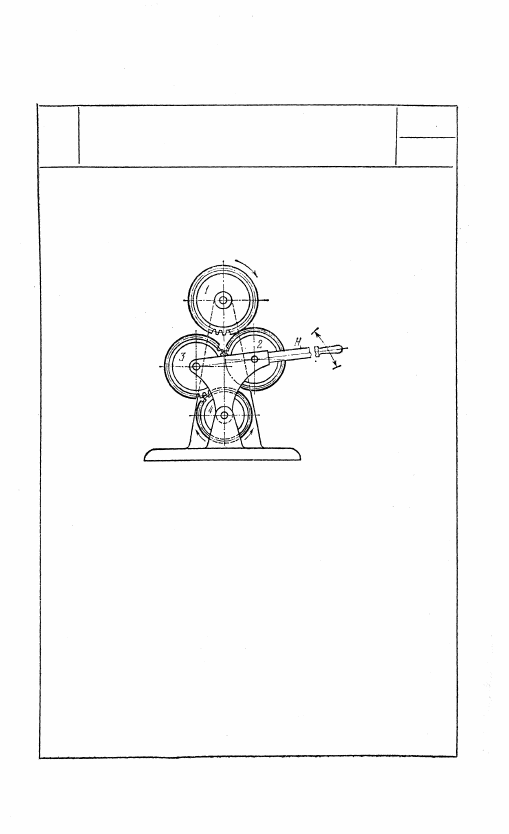

ЗУБЧАТЫЙ МЕХАНИЗМ

ДЛЯ ПЕРЕМЕНЫ НАПРАВЛЕНИЯ

ВРАЩЕНИЯ ВЫХОДНОГО ЗВЕНА

СЗ

М

Поворотом рукоятки H

по часовой стрелке ко-

лесо 1 сцепляется с коле-

сом 4 через колесо 3.

Поворотом рукоятки Н

против часовой стрелки

колеса 1 и 4 соединяются

последовательно через

колеса 2 и 3. Таким обра-

зом, при постоянном на-

правлении вращения ко-

леса 1 колесо 4 имеет раз-

личные направления вра-

щения в зависимости от

положения рукоятки.

540
