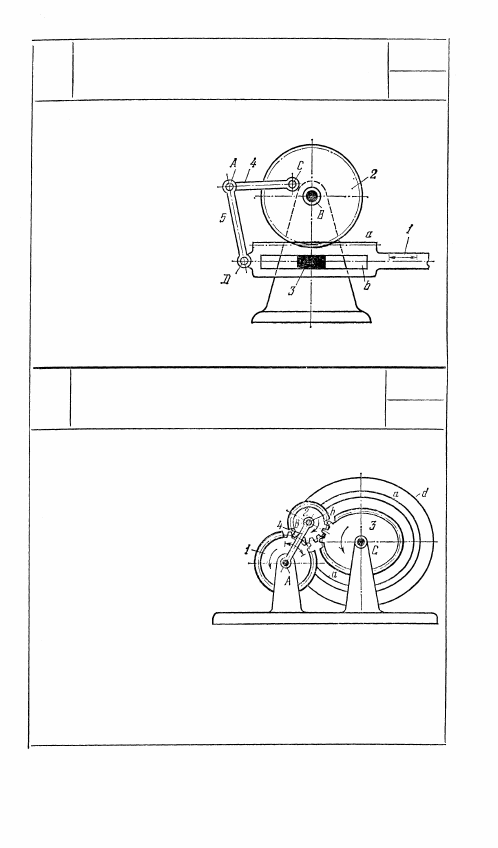

2278 ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ С ВХОДНОЙ РЕЙКОЙ ЗР Звено 1 имеет прорезь, сколь- зящую по призматическому камню 3 стойки. Зубчатая рейка а звена 1 входит в за- цепление с зубчатым коле- сом 2, вращающимся вокруг неподвижной оси В. Звенья 4 и 5 входят во вращатель- ную пару А и вращательные пары С и D с колесом 2 и звеном 1. При возвратно- поступательном движении ве- дущего звена 1 звенья 4 и 5 совершают сложные дви- жения, а точка А описывает сложную шатунную кривую. 2279 ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ С КРУГЛЫМИ И НЕКРУГЛЫМИ КОЛЕСАМИ С ЗАМЫКАЮЩИМ ПАЗОМ ЗР Круглое зубчатое коле- со 1, вращающееся вокруг неподвижной оси A, вхо- дит в зацепление с круг- лым зубчатым колесом 2, вращающимся вокруг оси В звена 4. Колесо 2 входит в зацепление с не- круглым зубчатым коле- сом 3, вращающимся во- круг неподвижной оси С. С колесом 3 жестко связан диск d, имеющий паз а, в котором скользит палец b звена 4. Профиль начальной кривой колеса 3 имеет форму симметрич- ного овала. Профиль паза а является также овалом, эквиди- стантным овалу начальной кривой колеса 3. При равномерном вращении колеса 1 колесо 3 вращается неравномерно, при этом звено 4 совершает качательное движение вокруг оси А. 117 П П |
