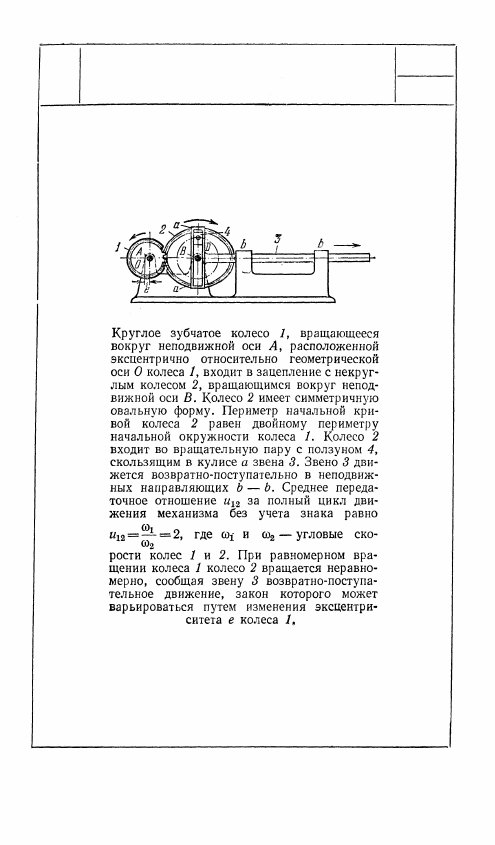

2273

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

С КРУГЛЫМ И НЕКРУГЛЫМ КОЛЕСАМИ

ЗР

113

п

2274

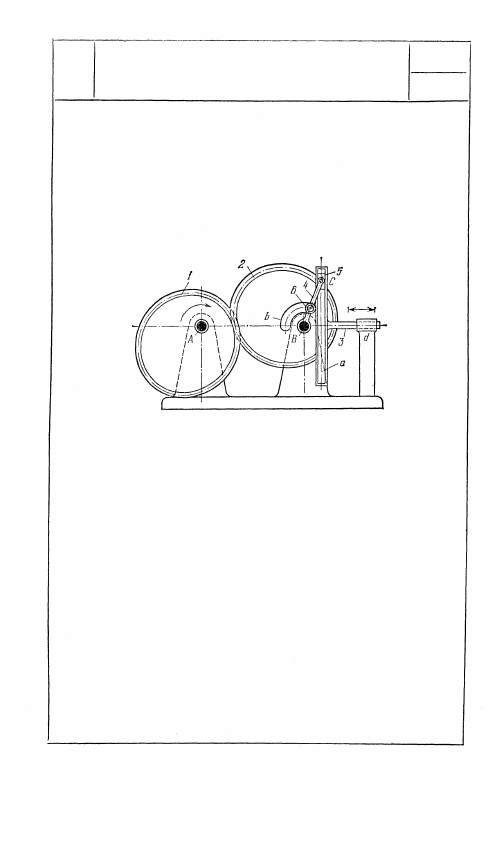

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

С ЭЛЛИПТИЧЕСКИМИ КОЛЕСАМИ

ЗР

Эллиптическое зубчатое колесо 1, вращающееся вокруг

неподвижной оси A, входит в зацепление с равным

эллиптическим зубчатым колесом 2, вращающимся

вокруг неподвижной оси В. Точки A и В являются

фокусами эллиптических начальных центроид колес 1

и 2. С колесом 2 жестко связан кривошип 4, входящий

во вращательную пару С с ползуном 5, скользящим

в прорези а кулисы 3, которая скользит в неподвижной

направляющей d. При вращении колеса 1 кулиса 3

движется возвратно-поступательно. Для изменения

хода кулисы 3 колесо 2 имеет дуговую прорезь b. За-

крепляя кривошип 4 винтом 6 в различных точках

прорези b, можно изменять закон движения кулисы 3.

114

П

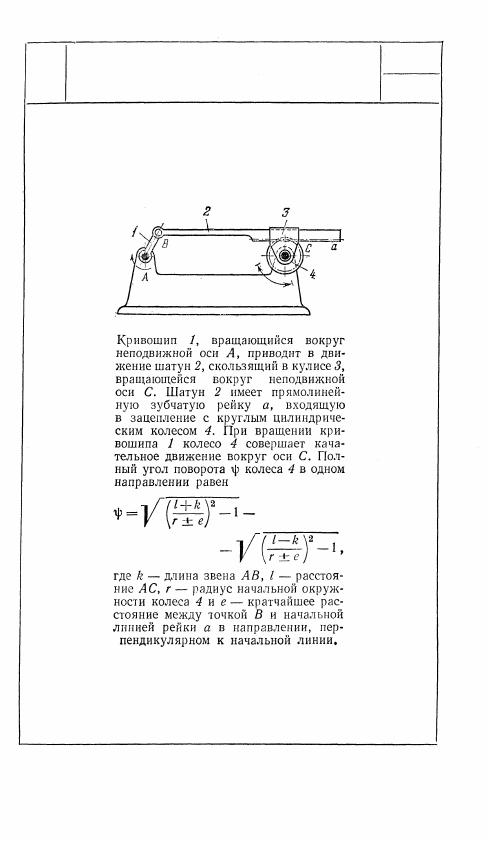

2275

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

С РЕЙКОЙ

ЗР

115

П

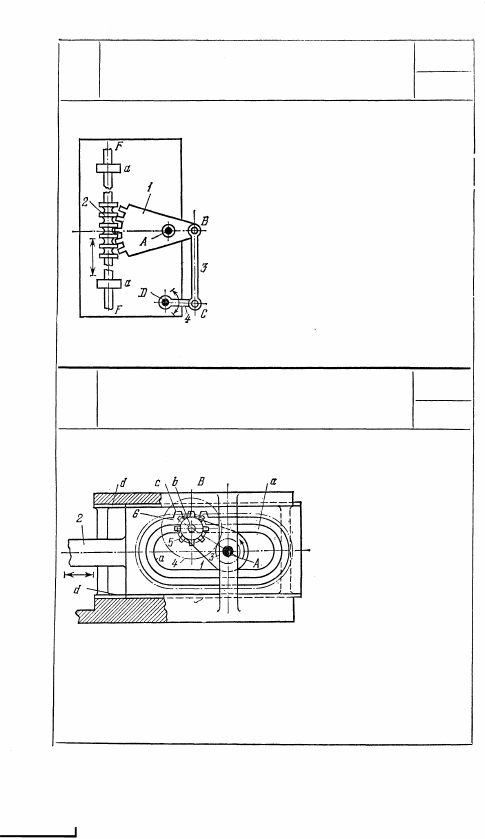

2276

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

С КРУГЛОЙ РЕЙКОЙ

ЗР

Зубчатый сектор 1, вращающийся вокруг

неподвижной оси А, входит в зацепление

с рейкой 2, движущейся поступательно в не-

подвижных направляющих а-— а. Зубья рейки

2 имеют круговую форму, что позволяет рейке

иметь возможность дополнительного враще-

ния вокруг неподвижной оси F. Механизм

шарнирного четырехзвенника ABCD предста-

вляет собой параллелограмм. Размеры звень-

ев механизма удовлетворяют условиям АВ=

=DC и ВС = AD. Угловые скорости звеньев

1 и 4 равны, равны и скорости точек В и С.

2277

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ФАСОННОЙ РЕЙКОЙ

ЗР

116

п

п

Рычаг 1, вращающийся

вокруг неподвижной оси

А, входит во вращатель-

ную пару В с зубчатым

колесом 5, которое жест-

ко скреплено с зубчатым

колесом 4, входящим в

зацепление с зубчатым

колесом 3, вращающимся

вокруг оси А. Палец b

колеса 5, скользящий

в пазу а, входит в зацеп-

ление с фасонной рей-

кой с, состоящей из двух

прямолинейных и двух

дуговых участков. Рейка

с принадлежит ползуну 2, скользящему в направляющих d — d. При

равномерном и непрерывном вращении ведущего колеса 3 колесо 5

вращается вокруг оси В, приводя в поступательное движение ведомый

ползун 2 с постоянной скоростью в тот период, пока палец b скользит

по прямолинейным участкам паза а. При переходе пальца b на дуговые

участка паза а рычаг 1 поворачивается вокруг оси А и рейка 2 дви-

жется неравномерно.
