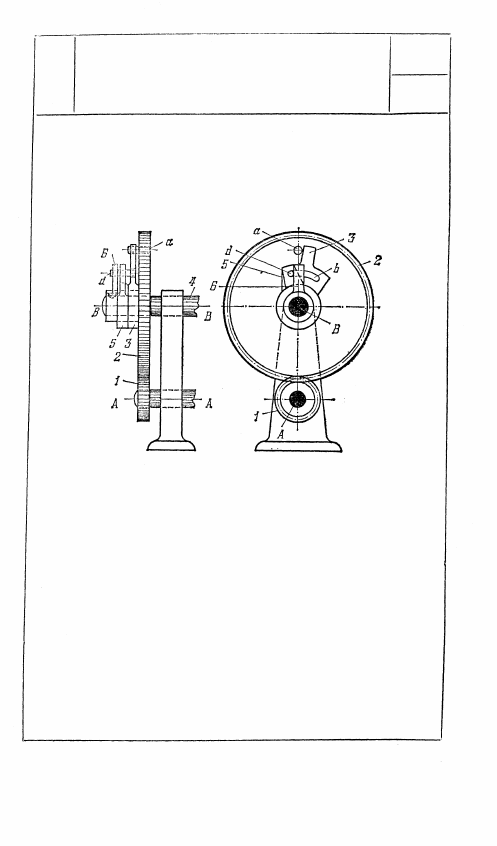

Колеса 1 и 2 вращаются вокруг неподвижных

осей А и В. Вращение колеса 1 передаемся

валу 4 с некоторым запаздыванием. Зубчатое

колесо 2, сектор 3 и сектор 5 насажены свободно

на вал 4. Сектор 3 имеет дуговую прорезь b.

Эти секторы соединяются между собой паль-

цем d, жестко связанным с сектором 5. Звено 6

жестко закреплено на валу 4. При вращении

колеса 1 колесу 2 сообщается вращение, а вал 4

находится в покое до тех пор, пока палец а

не повернет сектор 3, который, поворачиваясь,

переместит палец d до соприкосновения со зве-

ном 6, после чего вал 4 начнет вращаться.

101

2261

ЗУБЧАТЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ДВИЖЕНИЯ

ВЫХОДНОГО КОЛЕСА

С ЗАПАЗДЫВАНИЕМ

ПЗ

ЦУ

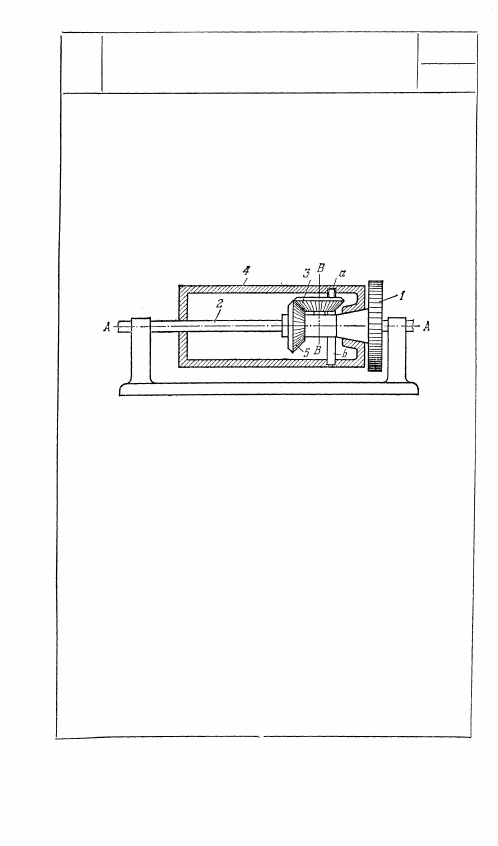

Колеса 1 и 5 вращаются вокруг неподвижной оси А — A.

Колесо 3 вращается вокруг оси В — В и вместе с этой

осью вращается вокруг оси A—A. При вращении

зубчатого колеса 1 и жестко связанного с ним кониче-

ского колеса 5 вокруг вала 2, на котором они сво-

бодно насажены, коническое колесо 3 свободно вра-

щается вокруг своей оси В — B и вокруг оси А — А

вала 2. На колесе 3 закреплен палец а, скользящий

по пазу b раскатного цилиндра 4 и перемещающий

его вдоль оси A — А вала 2. Величина осевого пере-

мещения цилиндра 4 регулируется перестановкой

пальца а.

2262

ЗУБЧАТЫЙ МЕХАНИЗМ ОСЕВОГО

ДВИЖЕНИЯ РАСКАТНОГО ЦИЛИНДРА

В ТИГЕЛЬНЫХ ПЕЧАТНЫХ МАШИНАХ

ПЗ

ЦУ

XIV

ЗУБЧАТО-РЫЧАЖНЫЕ

МЕХАНИЗМЫ ЗР

1. Механизмы четырехзвенные общего назначе-

ния Ч (2263—2266). 2. Механизмы пятизвенные

общего назначения П (2267—2291). 3. Механизмы

многозвенные общего назначения М (2292—2318).

4. Механизмы для воспроизведения кривых ВК

(2319—2336). 5. Механизмы для математических

операций МО (2337—2356). 6. Механизмы с останов-

ками О (2357—2369). 7. Механизмы грейферов

киноаппаратов ГК (2370—2373). 8. Механизмы

направляющие и инверсоры НИ (2374—2379).

9. Механизмы измерительных и испытательных

устройств И (2380—2381). 10. Механизмы поршне-

вых машин ПМ (2382—2383). 11. Механизмы вибро-

машин и виброустройств ВМ (2384—2385). 12. Меха-

низмы захватов, зажимов и распоров 33 (2386—

2387). 13. Механизмы муфт и соединений МС (2388—

2389). 14. Механизмы переключения, включения

и выключения ПВ (2390). 15. Механизмы с регули-

руемыми звеньями РЗ (2391—2395). 16. Механизмы

прочих целевых устройств ЦУ (2396—2426).
