Механизмы в современной технике (Артоболевский) - часть 373

2200

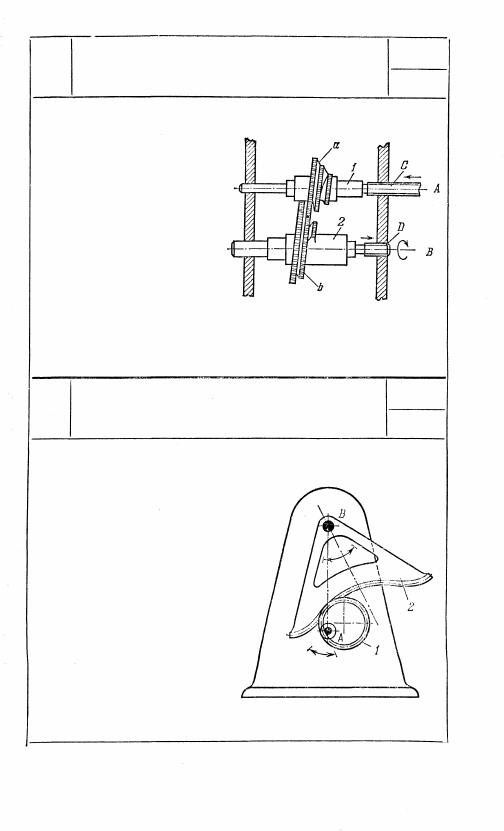

ТРЕХЗВЕННЫЙ УЛИТОЧНЫЙ МЕХАНИЗМ

С ВИНТОВЫМ ДВИЖЕНИЕМ ЗВЕНЬЕВ

ПЗ

Звено 1, вращающееся во-

круг неподвижной оси А,

входит в винтовую пару С

со стойкой. Со звеном 1

жестко связано улиточное

зубчатое колесо а, выполнен-

ное в форме пространствен-

ной спирали. Колесо а вхо-

дит в зацепление с улиточ-

ным колесом b, жестко свя-

занным со звеном 2, враща-

ющимся вокруг неподвижной

оси В и входящим в винтовую пару D со стойкой. При равномер-

ном вращении звена 1 звено 2 вращается неравномерно.

2201

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С КРИВОЛИНЕЙНОЙ КАЧАЮЩЕЙСЯ

РЕЙКОЙ И КРУГЛЫМ КОЛЕСОМ

ПЗ

Круглое колесо 1, вращающееся

вокруг эксцентрично располо-

женной неподвижной оси A, вхо-

дит в зацепление с криволиней-

ной рейкой 2, вращающейся во-

круг неподвижной оси В. При

вращении колеса 1 в двух про-

противоположных направлениях

рейка 2 совершает качательное

движение вокруг оси В.

57

Т

Т

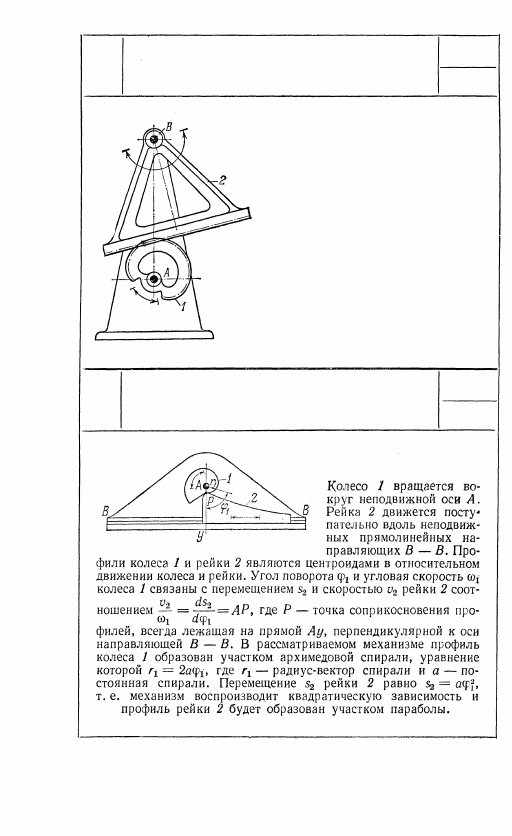

2202

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С КАЧАЮЩЕЙСЯ РЕЙКОЙ

ПЗ

Некруглое колесо 1, вращающееся во-

круг неподвижной оси A, входит в за-

цепление с рейкой 2, вращающейся

вокруг неподвижной оси В. При вра-

щении колеса 1 в двух противополож-

ных направлениях рейка 2 совершает

качательное движение вокруг оси В.

2203

ТРЕХЗВЕННЫЙ ЦЕНТРОИДНЫЙ

МЕХАНИЗМ С НЕКРУГЛЫМ КОЛЕСОМ

И КРИВОЛИНЕЙНОЙ РЕЙКОЙ

ПЗ

Т

58

Т

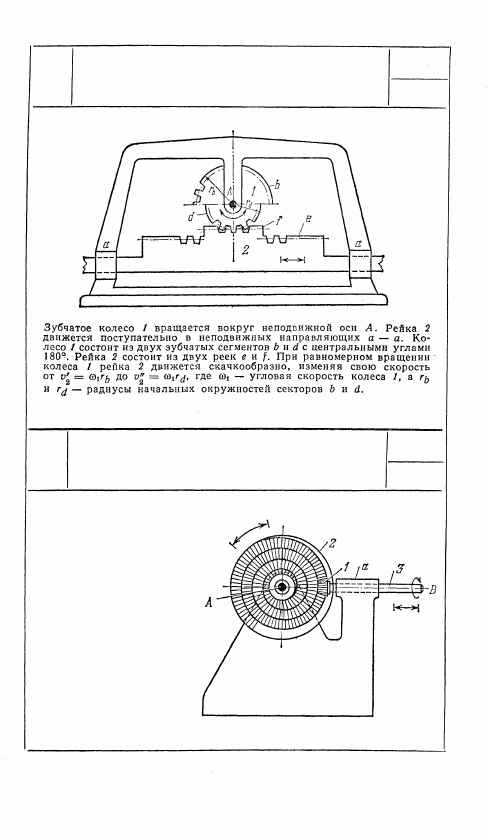

2204

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

СО СКАЧКООБРАЗНЫМ ДВИЖЕНИЕМ

РЕЙКИ

ПЗ

2205

ТРЕХЗВЕННЫЙ ПРОСТРАНСТВЕННЫЙ

ЗУБЧАТЫЙ МЕХАНИЗМ

СО СПИРАЛЬНО-КОНИЧЕСКИМ КОЛЕСОМ

ПЗ

Колесо 2, вращающееся во-

круг неподвижной оси А,

имеет конические зубья, рас-

положенные по логарифми-

ческой спирали. Коническое

колесо 1, жестко посажен-

ное на вал 3, вращается

вокруг неподвижной геомет-

рической оси В, двигаясь

поступательно вдоль оси В

в направляющей а. При рав-

номерном возвратно-враща-

тельном движении колеса 2

вал 3 совершает винтовое

движение с постоянной ско-

ростью вдоль оси В.

59

Т

Т

пз

60

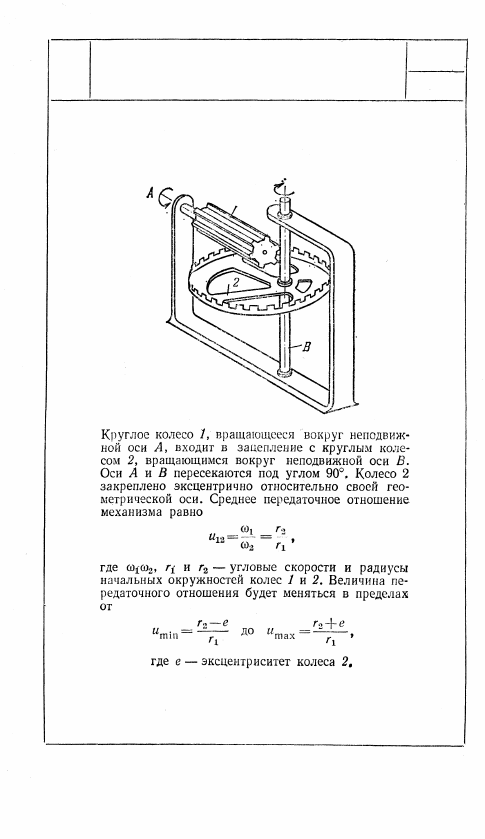

2206

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С КРУГЛЫМИ КОЛЕСАМИ

Т
