Механизмы в современной технике (Артоболевский) - часть 372

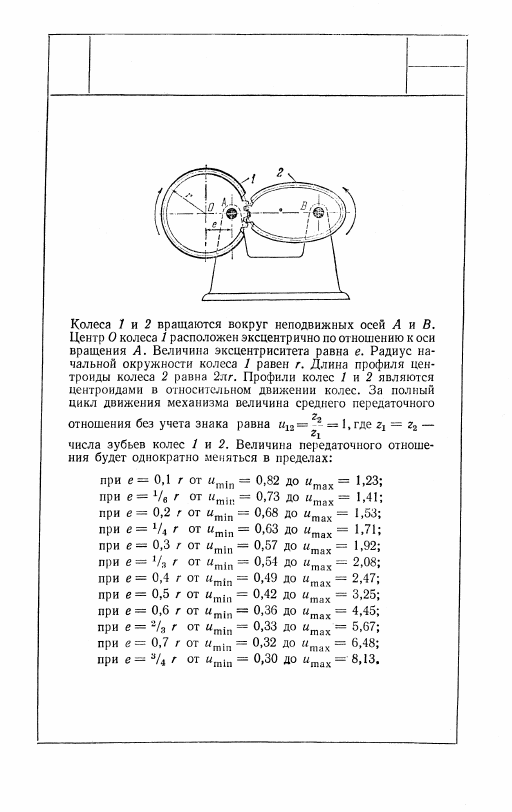

2195

ПЗ

Т

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ

МЕХАНИЗМ С КРУГЛЫМ

И НЕКРУГЛЫМ КОЛЕСАМИ

53

54

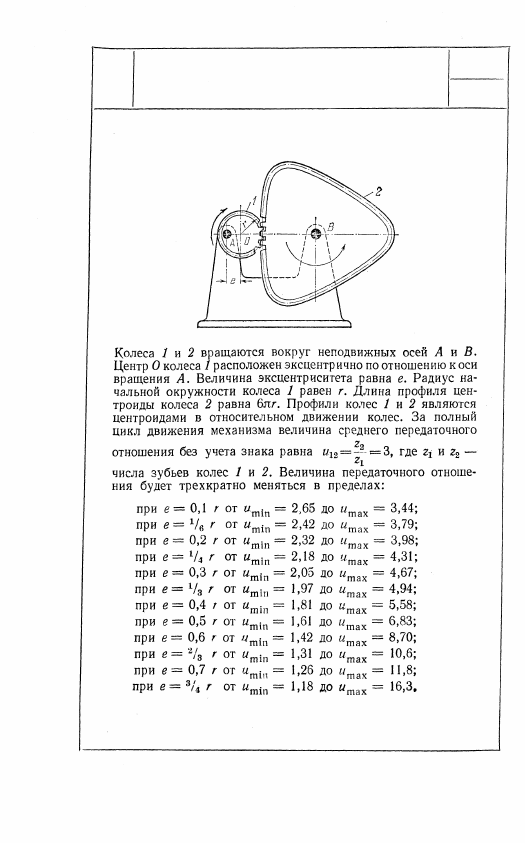

2196

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ

МЕХАНИЗМ С КРУГЛЫМ

И НЕКРУГЛЫМ КОЛЕСАМИ

ПЗ

Т

пз

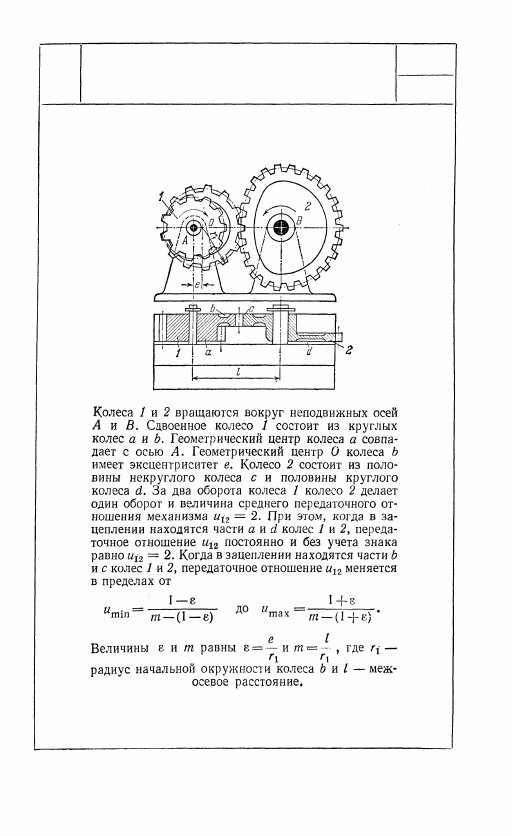

2197

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ

МЕХАНИЗМ СДВОЕННЫХ

КРУГЛЫХ И НЕКРУГЛЫХ КОЛЕС

Т

55

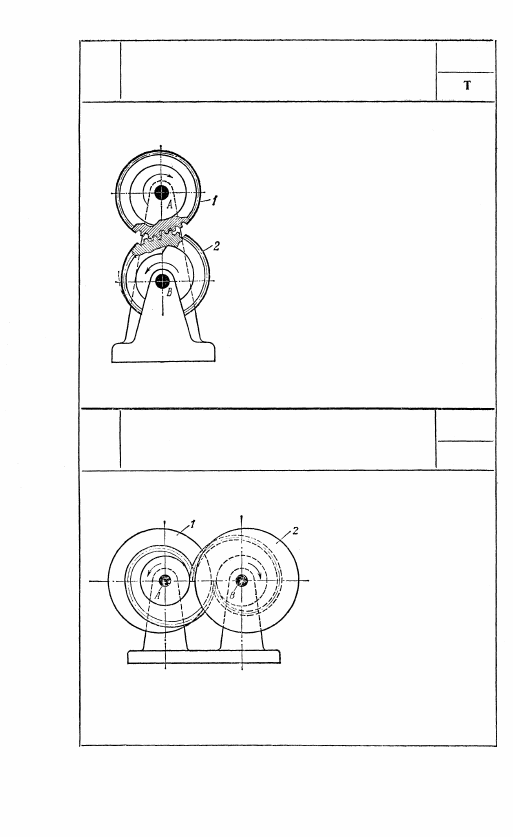

2198

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

НЕКРУГЛЫХ СПИРАЛЬНЫХ КОЛЕС

ПЗ

Некруглые зубчатые колеса 1 и 2

вращаются вокруг неподвижных осей

А и В. Центроиды колес представляют

собою две равные спирали. При рав-

номерном вращении колеса 1 колесо 2

вращается неравномерно. В моменты

перехода зацепления с конца спирали

на ее начало происходит соударение

звеньев 1 и 2.

2199

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

СПИРАЛЬНЫХ КОНИЧЕСКИХ КОЛЕС

ПЗ

По поверхности усечен-

ных конусов 1 и 2, враща-

ющихся вокруг неподвиж-

ных осей А и В, располо-

жены зубья, осевые ли-

нии которых в проекции

на плоскости чертежа име-

ют очертания одинаковых

логарифмических спира-

лей. При вращении ко-

нуса 1 в направлении,

противоположном движе-

нию часовой стрелки, угловая скорость конуса 2 постепенно

убывает.

56

Т
