Механизмы в современной технике (Артоболевский) - часть 367

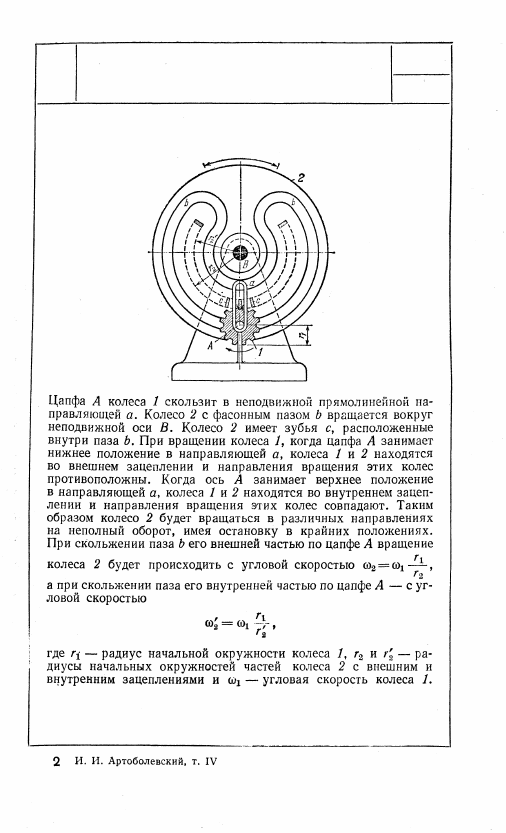

33

2173

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

СО ЗНАКОПЕРЕМЕННЫМ ВРАЩЕНИЕМ

ВЫХОДНОГО ФАСОННОГО КОЛЕСА

ПЗ

Т

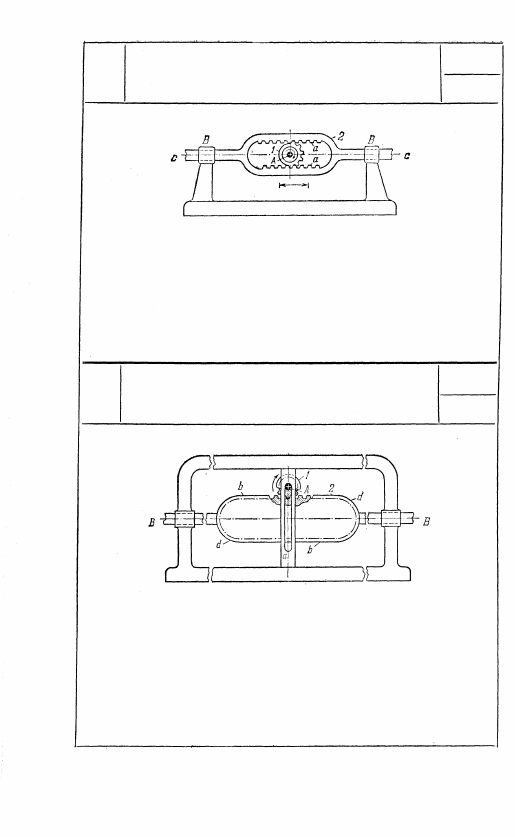

2174

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ДВУХСТОРОННЕЙ РЕЙКОЙ

пз

Зубчатое колесо 1 вращается вокруг неподвижной оси А. Звено 2,

движущееся поступательно вдоль оси с—с в неподвижных направ-

ляющих В—В, имеет двустороннюю рейку а. Зубья колеса 1

расположены по одной половине начальной окружности. При не-

прерывном вращении колеса 1 в одном и том же направлении его

зубья попеременно входят в зацепление с зубьями рейки а,

сообщая звену 2 поступательное движение вправо и влево. В край-

них положениях звено 2 имеет остановки.

2175

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ФИГУРНОЙ РЕЙКОЙ

ПЗ

Вал зубчатого колеса. 1 скользит в неподвижной прорези а. Фи-

гурная рейка 2, движущаяся поступательно в неподвижных на-

правляющих В—В, имеет прямолинейные участки b и круго-

вые участки d. При непрерывном вращении колеса 1 в одном и

том же направлении зубья колеса 1 входят в зацепление с различ-

ными участками фигурной рейки 2, вследствие чего рейка совер-

шает поступательное движение вправо и влево. Круговые участки

d фигурной рейки обеспечивают более плавный переход зацеп-

ления с верхнего участка b рейки на нижний участок b.

34

Т

Т

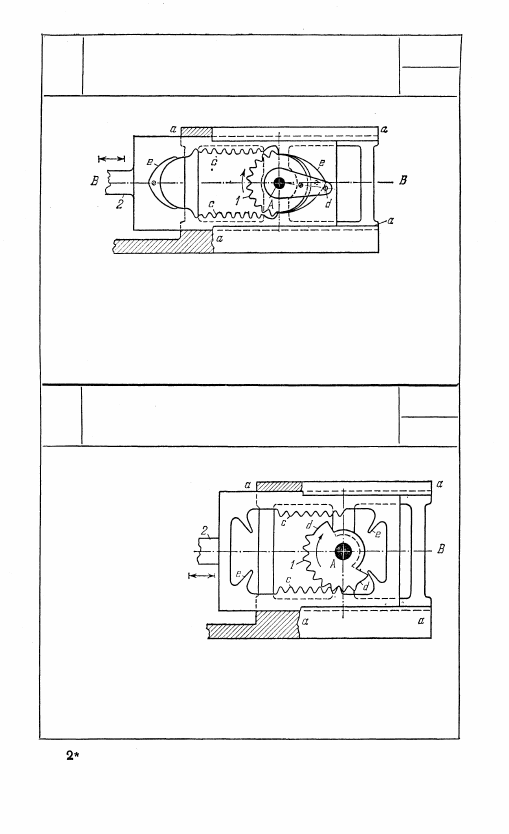

2176

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ДВУХСТОРОННЕЙ РЕЙКОЙ

И ПРЕДОХРАНИТЕЛЬНЫМИ КУЛАЧКАМИ

ПЗ

Зубчатое колесо 1 вращается вокруг неподвижной оси А. Звено 2 дви-

жется поступательно вдоль оси В — В в неподвижных направляю-

щих а — а. Колесо 1 имеет зубья, расположенные по одной половине

начальной окружности. Звено 2 имеет двустороннюю зубчатую рейку с.

При непрерывном вращении колеса 1 в одном и том же направлении

его зубья попеременно входят в зацепление с зубьями рейки с, сооб-

щая звену 2 поступательное движение вправо и влево. Во избежание

возникновения ударов в моменты изменения направления движения

звена 2 колесо 1 снабжено пальцем d, скользящим по профилирован-

ным кулачкам е звена 2.

2177

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ДВУХСТОРОННЕЙ РЕЙКОЙ

И ПРЕДОХРАНИТЕЛЬНЫМИ ЗУБЬЯМИ

ПЗ

Зубчатое колесо 1

вращается вокруг не-

подвижной оси А.

Звено 2 движется по-

ступательно вдоль оси

В — В в неподвижных

направляющих а—а.

Колесо 1 имеет зубья,

расположенные на ча-

сти начальной окруж-

ности. Звено 2 имеет

двустороннюю зубча-

тую рейку с. При

непрерывном враще-

нии колеса 1 в одном

и том же направле-

нии зубья колеса 1 попеременно входят в зацепление с зубьями рейки с,

сообщая звену 2 поступательное движение вправо и влево. Во избежание

возникновения ударов в моменты изменения направления движения

звена 2 колесо 1 снабжено профилированными зубьями d, входящими

в зацепление с зубьями рейки е.

35

Т

Т

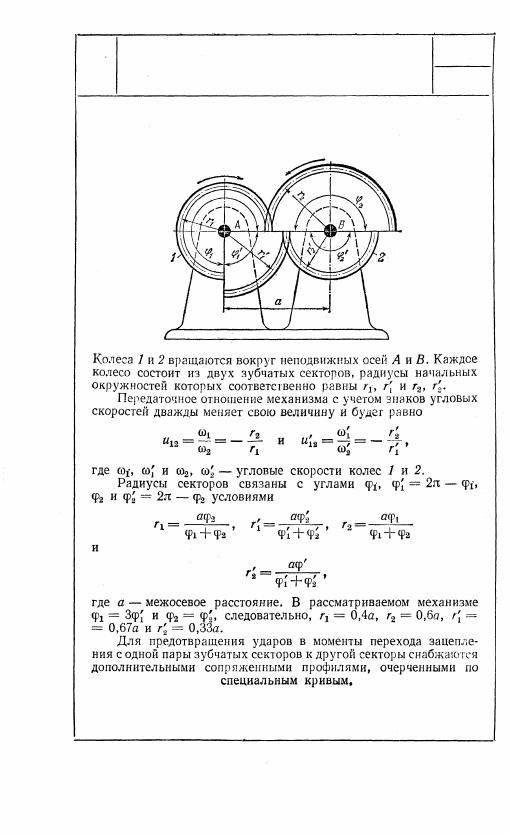

2178

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ДВУХСТУПЕНЧАТЫМ

ПЕРЕДАТОЧНЫМ ОТНОШЕНИЕМ

ПЗ

36

Т
