Механизмы в современной технике (Артоболевский) - часть 365

25

Т

2165

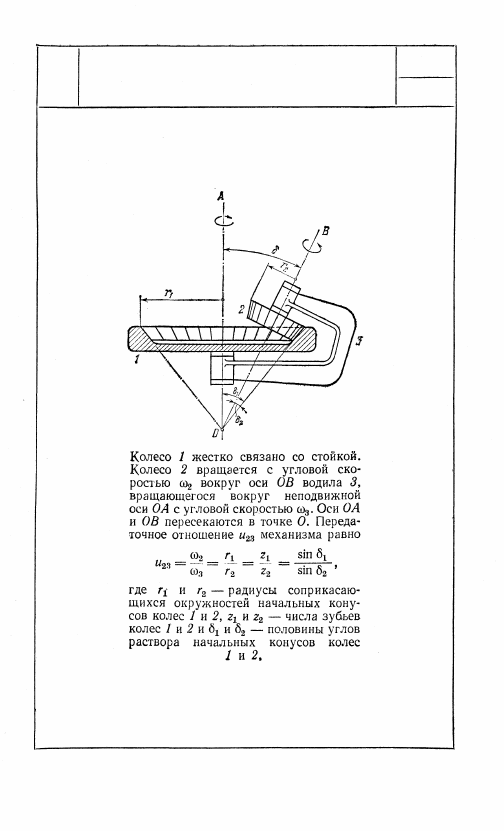

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ КРУГЛЫХ КОНИЧЕСКИХ КОЛЕС

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

ПЗ

26

Т

2166

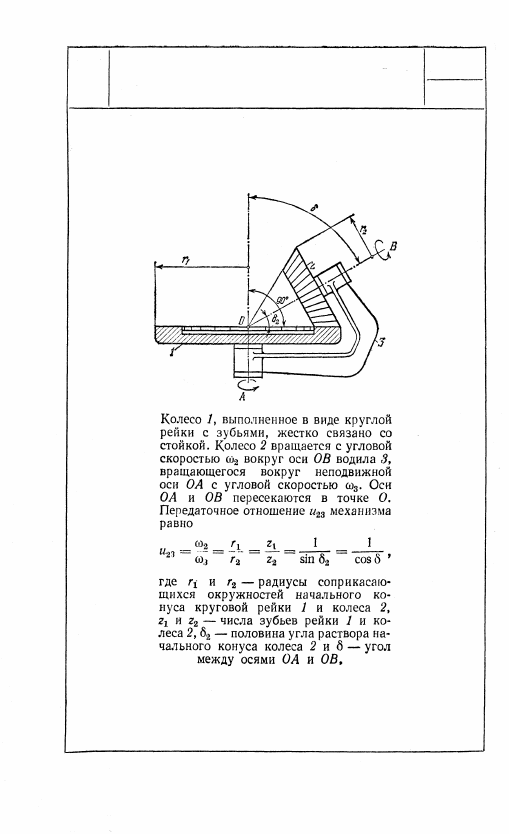

ТРЕХЗВЕННЫЙ ПЛОСКОКОНИЧЕСКИЙ

ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ МЕХАНИЗМ

С КРУГЛЫМ КОНИЧЕСКИМ КОЛЕСОМ

ПЗ

27

2167

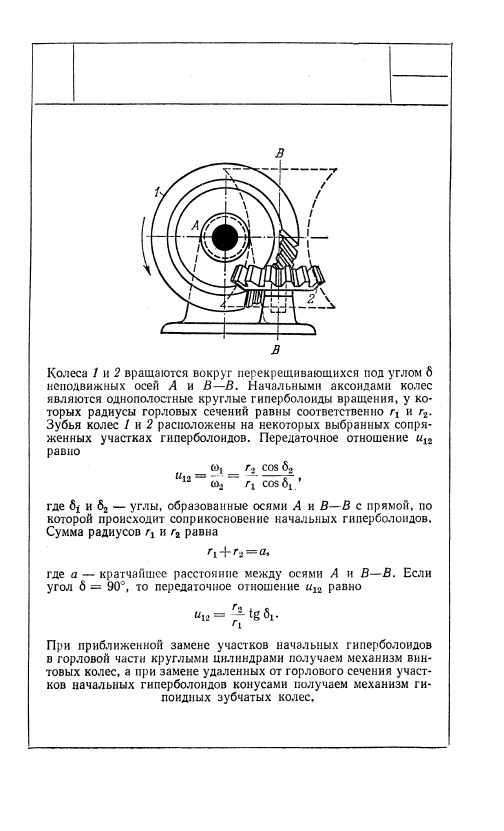

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

КРУГЛЫХ ГИПЕРБОЛОИДНЫХ КОЛЕС

ПЗ

Т

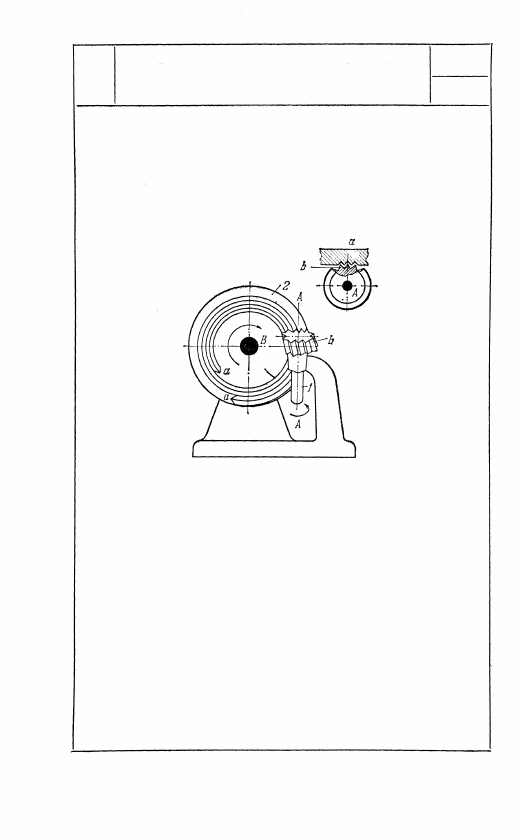

Винтовое колесо 1 и круглая

рейка 2 вращаются вокруг пере-

крещивающихся взаимно пер-

пендикулярных и неподвижных

осей А—A и В. Колесо 1 имеет

винтовые зубья b, а круглая

рейка 2 имеет спиралеобразный

паз а. Непрерывное вращение

колеса 1 трансформируется в не-

прерывное вращение круглой

рейки 2.

28

2168

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С ВИНТОВЫМ КОЛЕСОМ

С КРУГЛОЙ РЕЙКОЙ

пз

т
