1. МЕХАНИЗМЫ ТРЕХЗВЕННЫЕ

ОБЩЕГО НАЗНАЧЕНИЯ (2153—2206)

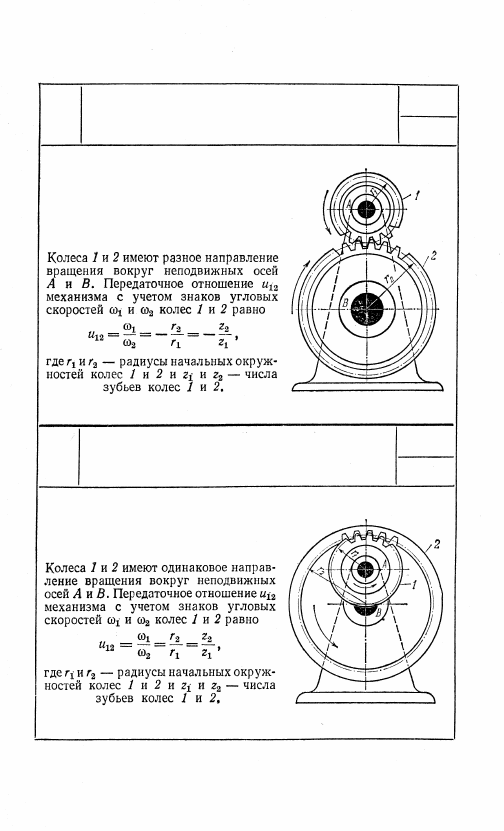

2153

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

КРУГЛЫХ ЦИЛИНДРИЧЕСКИХ КОЛЕС

С ВНЕШНИМ ЗАЦЕПЛЕНИЕМ

ПЗ

2154

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

КРУГЛЫХ ЦИЛИНДРИЧЕСКИХ КОЛЕС

С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ

ПЗ

17

т

т

пз

пз

18

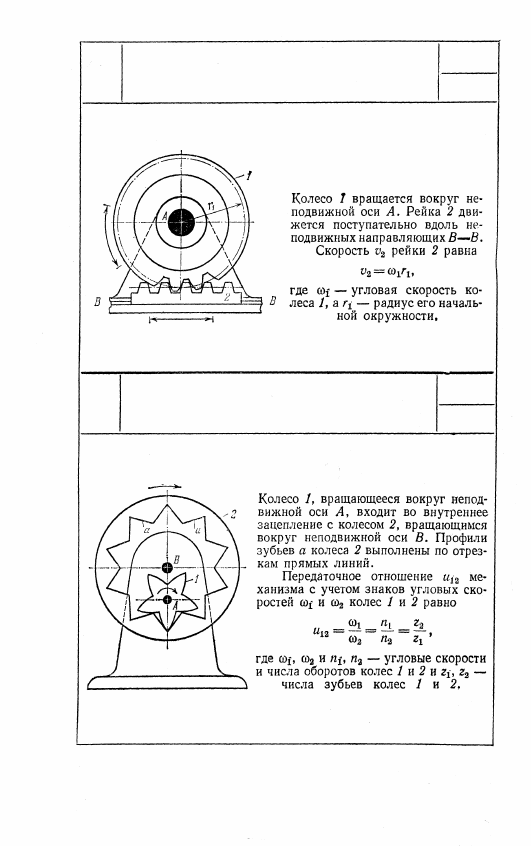

2155

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С КРУГЛЫМ ЦИЛИНДРИЧЕСКИМ КОЛЕСОМ

И РЕЙКОЙ

Т

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С КОЛЕСОМ, ИМЕЮЩИМ ЗУБЬЯ

С ПРЯМОЛИНЕЙНЫМ ПРОФИЛЕМ

Т

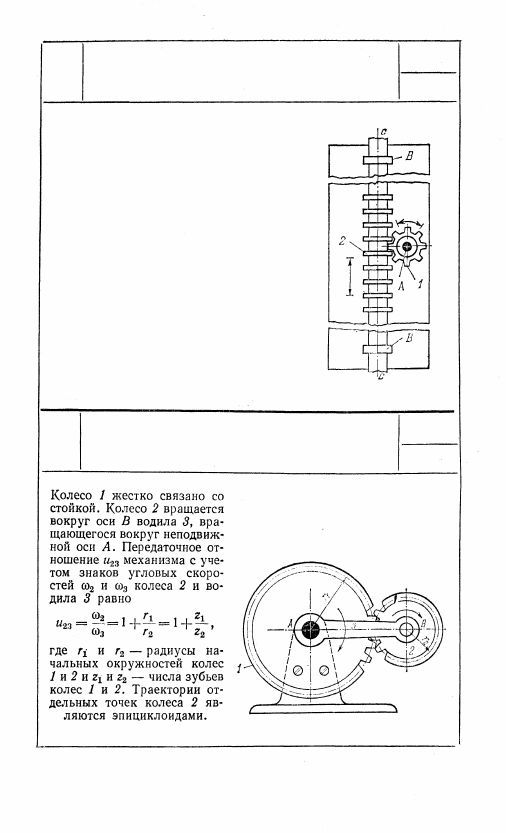

2156

2157

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ МЕХАНИЗМ

С КРУГОВОЙ РЕЙКОЙ

ПЗ

Зубчатое колесо 1 вращается вокруг

неподвижной оси А. Рейка 2 имеет

форму цилиндра, снабженного круго-

выми зубьями. При вращении колеса 1

рейка 2 движется поступательно в ци-

линдрических направляющих В—В

вдоль оси с—с. Во время работы меха-

низма возможен поворот рейки 2 во-

круг оси с—с.

2158

ТРЕХЗВЕННЫЙ ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ КРУГЛЫХ ЦИЛИНДРИЧЕСКИХ

КОЛЕС С ВНЕШНИМ ЗАЦЕПЛЕНИЕМ

ПЗ

19

т

т
