Механизмы в современной технике (Артоболевский) - часть 318

1906

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДВУХКАНАТНОГО ГРЕЙФЕРА

РГ

Гп

При спуске грейфера барабаны 1 и

2 вращаются по часовой стрелке, при

этом грейфер будет открыт. При за-

крывании грейфера барабан 1 враща-

ется против часовой стрелки, а ба-

рабан 2 неподвижен, при этом ка-

нат 3 натягивается и подвижная тра-

верза 4 идет вверх; челюсти грей-

фера 5 и 6, захватывая материал,

сходятся до плотного соприкоснове-

ния их режущих кромок а и b. При

подъеме барабаны 1 и 2 вращаются

против часовой стрелки. При опорож-

нении грейфера барабан 2 заторма-

живается, а барабан 1 вращается по

часовой стрелке, благодаря этому че-

люсти 5 и 6 грейфера под влиянием

собственного веса и веса захваченно-

го материала раскрываются и мате-

риал высыпается.

1907

РЫЧАЖНО-ХРАПОВОЙ РЕЕЧНЫЙ

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

РГ

Гп

Храповая рейка 3 подвешена к гиб-

кому звену 5, перекинутому через

блок 6. При качании вокруг оси А

рычага 1, несущего на себе собачку 2,

рейка 3 и груз 4 поднимаются вверх.

Обратному движению груза препят-

ствует стопорная собачка или тор-

моз, не показанный на чертеже.

240

1908

КРИВОШИПНО-КОРОМЫСЛОВЫЙ

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ДЛЯ ПОДЪЕМА ИЛИ ОПУСКАНИЯ ГРУЗА

РГ

Гп

На барабан 1, жестко связанный с

кривошипом 2 шарнирно-рычажного

механизма ABCD, намотано гибкое

звено 6, переброшенное через шкив 5,

свободно вращающийся вокруг оси Е.

При вращении кривошипа 2 в том

или другом направлении груз 7 под-

нимается или опускается, получая

при этом дополнительные качатель-

ные движения от коромысла 4, при-

водимого в движение шатуном 3.

Гибкое звено 2, выпол-

ненное в виде цепи, ох-

ватывает звездочки 1 и 3.

Другое гибкое звено 5

охватывает звездочки 4

и 6. К одной цепи при-

соединены звенья 7 и 8,

а к другой — звенья 9 и

10. В точках а и b к ним

присоединено звено 11.

Размеры этих звеньев

выбраны так, чтобы точ-

ки а и b всегда находи-

лись на одной вертикали.

Тогда платформы е при

движении цепей между

шкивами будут относи-

тельно цепей неподвиж-

ны. При переходе цепей

на звездочки фигура, образованная звеньями 7, 8, 9, 10 и 11,

трансформируется, но при этом сохраняется то свойство, что

точки а и b находятся на общей вертикали. Ведущими явля-

ются шкивы 1 и 4, имеющие общий привод.

241

1909

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ГИБКИМИ ЗВЕНЬЯМИ

ДЛЯ ПОДЪЕМА ДОСОК

РГ

Гп

13. МЕХАНИЗМЫ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

КРИВЫХ (1910—1912)

1910

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

ДЛЯ  В Ы Ч Е Р Ч И В А Н И Я ЭЛЛИПСА

РГ

ВК

Звено 1, вращающееся вокруг неподвижной оси F

1

входит в поступательную пару с ползуном 3. Зве-

но 2, вращающееся вокруг неподвижной оси F

2

, вхо-

дит в поступательную пару с ползуном 4. Гибкая

нить 5 закреплена в точках F

1

, F

2

 и проходит через

ушко шарнира A, соединяющего ползуны 3 и 4. Точ-

ка A механизма описывает эллипс q — q с фокусами

в точках F

1

 и F

2

, уравнение которого

242

вк

243

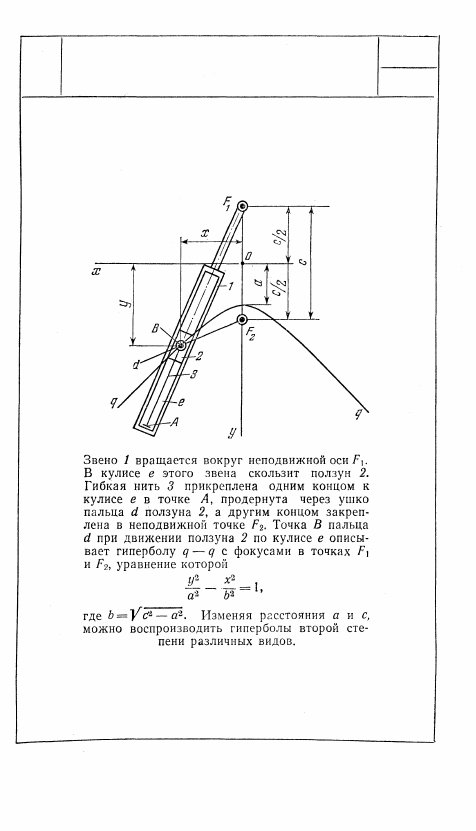

1911

РГ

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

ДЛЯ ВЫЧЕРЧИВАНИЯ ГИПЕРБОЛЫ
