9. МЕХАНИЗМЫ КАЧАЮЩИХСЯ ШАЙБ (1264—1265)

1264

КРИВОШИПНО-КУЛИСНЫЙ МЕХАНИЗМ

С КАЧАЮЩЕЙСЯ ШАЙБОЙ

КР

ШК

1265

КРИВОШИПНО-КУЛИСНЫЙ СФЕРИЧЕСКИЙ

МЕХАНИЗМ КАЧАЮЩЕЙСЯ ШАЙБЫ

КР

ШК

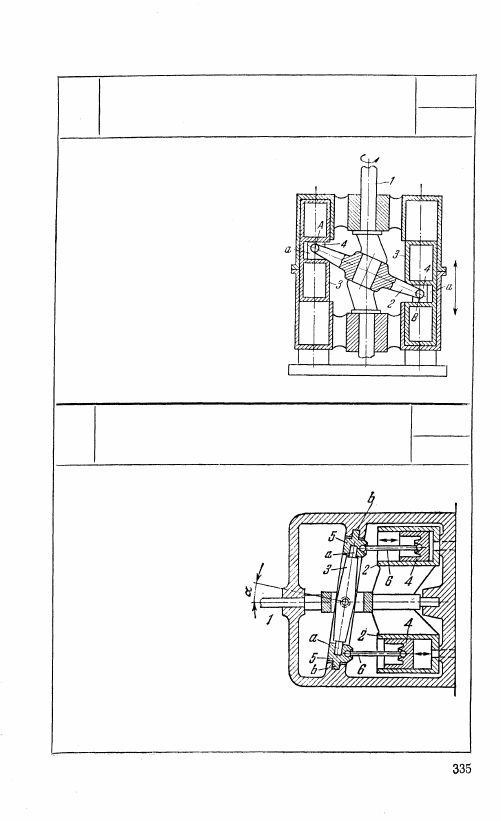

Двусторонние поршни 3 имеют

кулисы а, в которых скользят

ползуны 4, входящие в шаровые

пары А и В с качающейся шай-

бой 2. Вращение вала 1 посред-

ством качающейся шайбы 2

трансформируется в возвратно-

поступательное движение порш-

нем 3.

Вместе с валом 1 вращают-

ся жестко скрепленные

с ним цилиндры 2. Шар-

нирно соединенная с ва-

лом 1 шайба 3 входит

пальцами а в кольцо 5,

скользящее в неподвиж-

ной направляющей b. К

кольцу 5 присоединены

шатуны 6, входящие с ним

и с цилиндрами 4 в шаро-

вые пары. При вращении

вала 1 ход поршней 4 от-

носительно цилиндров 2

зависит от выбранного

угла а. Поршни 4 движутся возвратно-поступательно относитель-

но цилиндров 2.

10. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (1266—1267)

1266

КРИВОШИПНО-КУЛИСНЫЙ МЕХАНИЗМ

КУЗНЕЧНОГО МОЛОТА

КР

МП

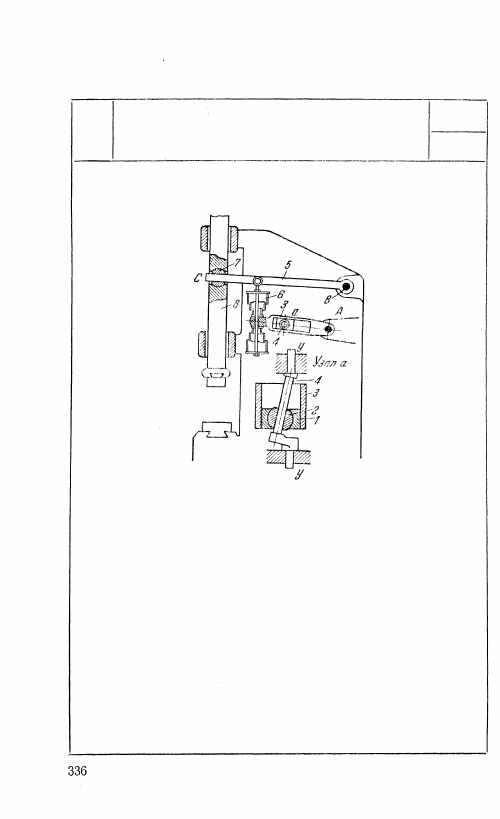

Привод механизма осуществляется косым

кривошипом 4, конструкция которого

показана отдельно (узел а). Вращательное

движение кривошипа 4 относительно оси

у — у трансформируется посредством пол-

зуна 1 и шаровой втулки 2 в качательное

движение кулисы 3 вокруг оси А и рычага

5 вокруг оси В. Величину размаха молота

можно регулировать перемещением пол-

зуна 1 вдоль оси у — у. Пружина 6 являет-

ся одновременно и упругим звеном, и

амортизатором. В точке С звено 5 входит

в поступательную пару со звеном 7, вы-

полненным в виде шара, свободно вращаю-

щегося в полой сферической поверхности

звена 8.

1267

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ ШТАМПА

КР

МП

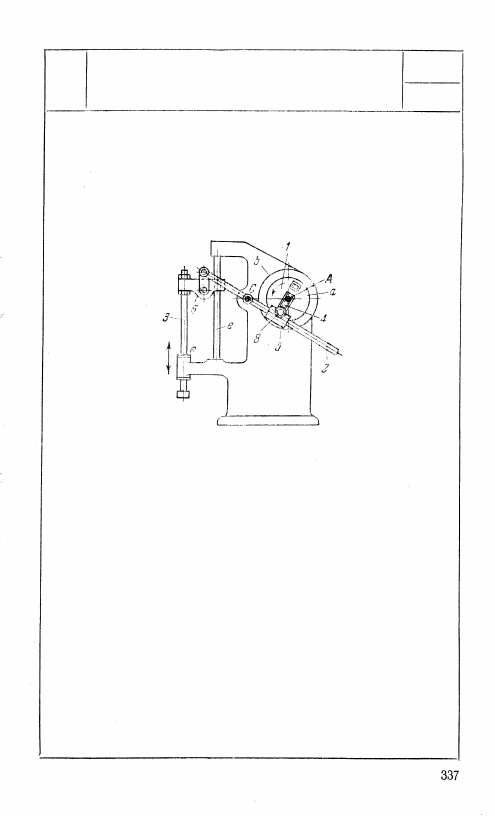

Кривошип 1, выполненный в форме

диска а, заключенного в неподвижное

кольцо b, вращается вокруг неподвиж-

ной оси A, входя во вращательную пару

В с ползуном 5, скользящим вдоль ку-

лисы 2, которая вращается вокруг не-

подвижной оси С. Звено 2 посредством

промежуточного звена 6 передает дви-

жение звену 3, скользящему вдоль

неподвижных направляющих е. При

вращении кривошипа 1 звено 3 движет-

ся возвратно-поступательно. Переме-

щения звена 3 могут регулироваться

винтовым устройством 4 изменением

длины АВ кривошипа 1,

11. МЕХАНИЗМЫ РЕГУЛЯТОРОВ (1268—1271)

1268

ЭКСЦЕНТРИКОВЫЙ КУЛИСНЫЙ МЕХАНИЗМ

РЕГУЛЯТОРА

КР

Рг

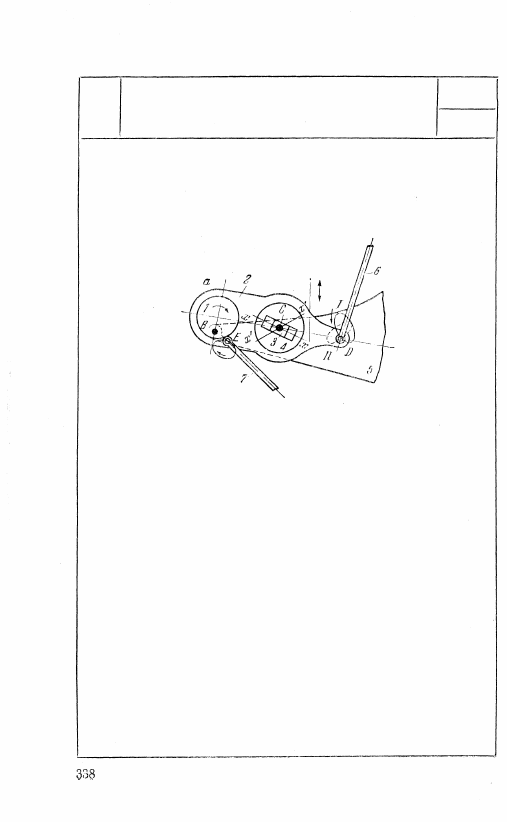

Механизм предназначен для регулиров-

ки впуска и выпуска пара. Эксцентрик

1, вращающийся вокруг неподвижной

оси В, соединен шатуном 2 с ползуном 3,

вращающимся вокруг неподвижного

центра С. Шатун 2 имеет расширенную

втулку а, охватывающую эксцентрик 1.

К шатуну 2 в точках D и Е присоеди-

нены тяги 6 и 7 к впускному и выпуск-

ному каналам. При вращении эксцент-

рика 1 точки D и Е движутся по траек-

ториям, положение которых может быть

изменено поворотом направляющих

x — х ползуна 3. Эго осуществляется

звеном 4, соединенным с регулятором.

На рисунке указаны два предельных

положения направляющих х — х и

х' — х' и соответствующие траектории

шарнира D.
