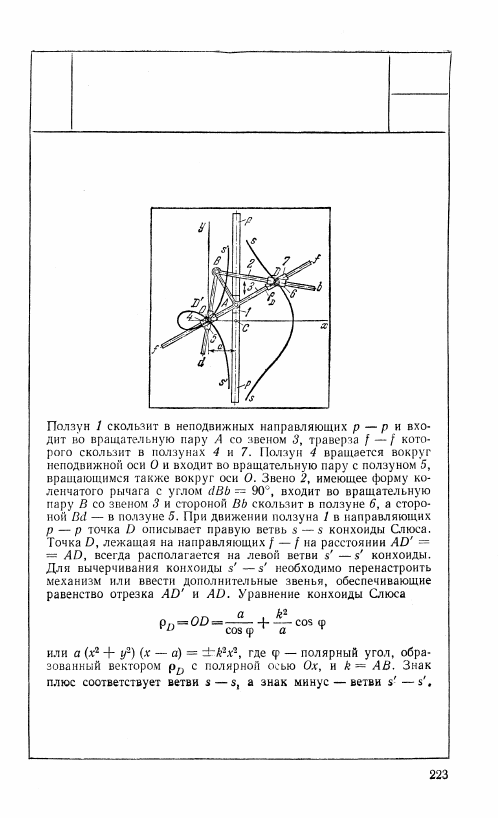

1131

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ КОНХОИДЫ

СЛЮСА

КР

вк

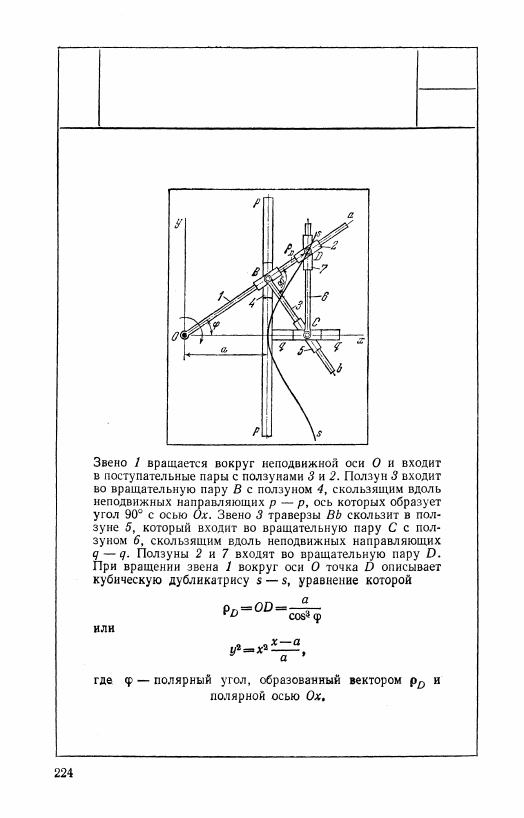

1132

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

КУБИЧЕСКОЙ ДУБЛИКАТРИСЫ

КР

ВК

1133

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ КОСОГО

ПАРАБОЛИЧЕСКОГО ЛИСТА

КР

ВК

1134

КУЛИСНО-РЫЧАЖНЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ВЕРСЬЕРЫ

КР

ВК

Звено 1 вращается вокруг неподвижной оси А и

входит в поступательные пары с ползунами 3 и 5.

Звено 2 вращается вокруг неподвижной оси Е и

входит во вращательную пару С с ползуном 3.

Ползун 6, скользящий в неподвижной направляю-

щей р —р, входит во вращательную пару В с ползу-

ном 5. Крестообразный ползун 4 со взаимно перпен-

дикулярными осями движения входит в поступа-

тельные пары со звеньями 6 и 7. Звено 7 входит во

вращательную пару С с ползуном 3. При вращении

звена 2 вокруг оси Е точка D ползуна 5 описывает

версьеру s — s

t

 уравнение которой 4r

2

x + ху = 8r

3

,

где r = ЕС.
