ШР

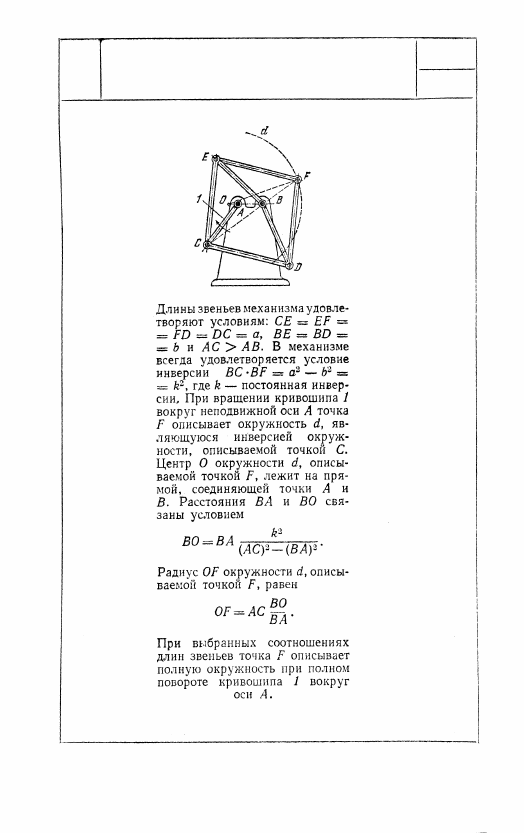

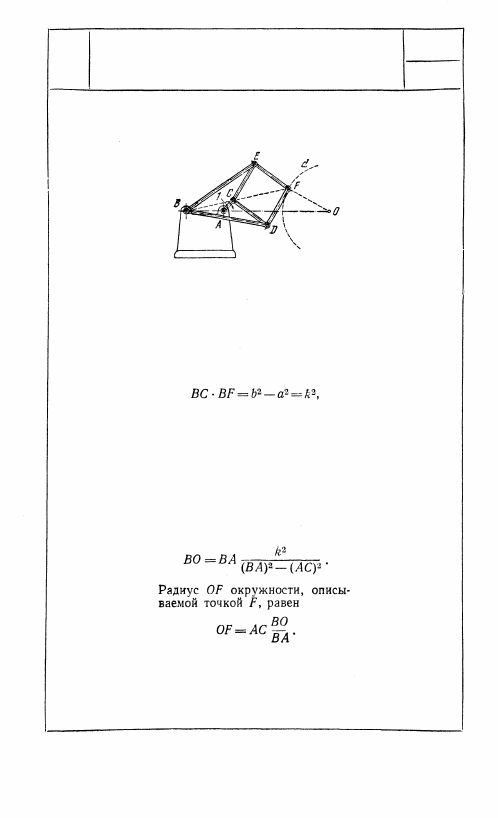

Длины звеньев удовлетворяют

условиям:

CE = CD=DF = EF = a;

BE

 = BD = b;

АВ

 > АС.

В механизме всегда удовлетво-

ряется условие инверсии

где k — постоянная инверсии.

При вращении кривошипа 1 во-

круг неподвижной оси А точка F

описывает окружность d, являю-

щуюся инверсией окружности,

описываемой точкой С. Центр О

окружности, описываемой точ-

кой F, лежит на прямой, соеди-

няющей точки В и А. Расстояния

ВА и ВО связаны условием

347

667

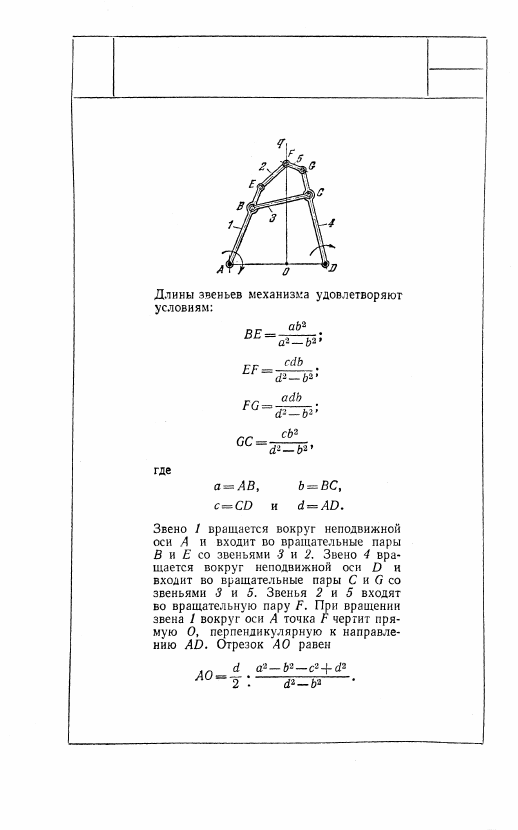

ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПОСЕЛЬЕ- ЛИПКИНА

ДЛЯ ИНВЕРСИИ ОКРУЖНОСТИ

НИ

348

668

ШАРНИРНО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПОСЕЛЬЕ - ЛИПКИНА

ДЛЯ ИНВЕРСИИ ОКРУЖНОСТИ

ШР

НИ

669

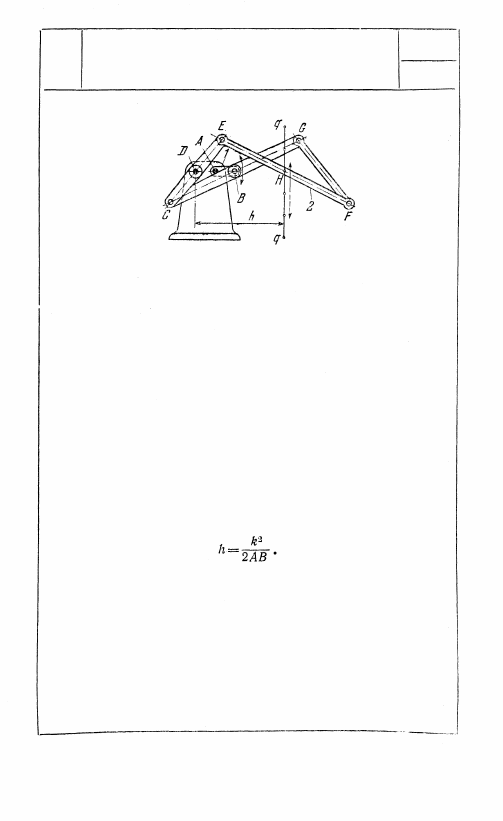

ШАРНИРНО-РЫЧАЖНЫЙ ПРЯМОЛИНЕЙНО

НАПРАВЛЯЮЩИЙ МЕХАНИЗМ ГАРТА

ШР

Длины звеньев механизма удо-

влетворяют условиям:

EC

 = GF;

E F = C G ;

D E = D C = a;

СB

 = BG = EH = HF = b

и

A B = A D .

В механизме всегда удовлетво-

ряется условие: DB *DH = b

2

 —

 а

2

 = k

2

, где k — постоянная

инверсии. При вращении криво-

шипа 1 вокруг неподвижной оси

А точка H звена 2 движется по

прямой q — q, перпендикуляр-

ной к направлению AD и от-

стоящей от точки D на расстоя-

нии h, равном

Фигура EFGC является анти-

параллелограммом. При качании

коромысла 1 при указанных со-

отношениях размеров механизма

точка H описывает прямую, пер-

пендикулярную к стойке AD.

349

НИ

670

ШАРНИРНО-РЫЧАЖНЫЙ ПРЯМОЛИНЕЙНО

НАПРАВЛЯЮЩИЙ МЕХАНИЗМ ГАРТА

ШР

НИ
