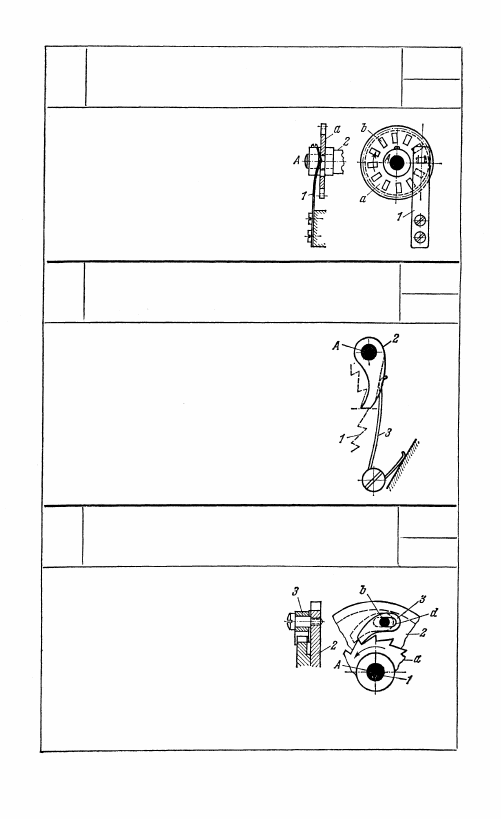

Диск а с прорезями b, насаженный

на вал 2, вращается вокруг непод-

вижной оси А и стопорится пла-

стинчатой изогнутой пружиной 1.

275

ХРАПОВОЙ СТОПОР С УПРУГИМ

ЗВЕНОМ

ПР

03

Храповое колесо 1 стопорится собач-

кой 2, вращающейся вокруг непод-

вижной оси A. Пружина 3 обеспечи-

вает зацепление собачки 2 и колеса 1.

Храповое колесо а жестко связано

с валом 1. Звено 2; свободно вра-

щающееся вокруг неподвижной

оси А вала 1, имеет собачку 3, вра-

щающуюся вокруг пальца b, сколь-

зящего в ее прорези d. Поворот

вала 1 относительно звена 2 воз-

можен только в направлении стрел-

ки. Собачка 3 стопорит вал 1 при

его вращении в сторону, обратную

направлению стрелки. Собачка 3 может быть выведена из за-

цепления скольжением прорезью d вдоль пальца b.

143

276

ХРАПОВОЙ СТОПОР ВАЛА

ПР

03

274

ПРУЖИННЫЙ СТОПОР ВАЛА

ПР

03

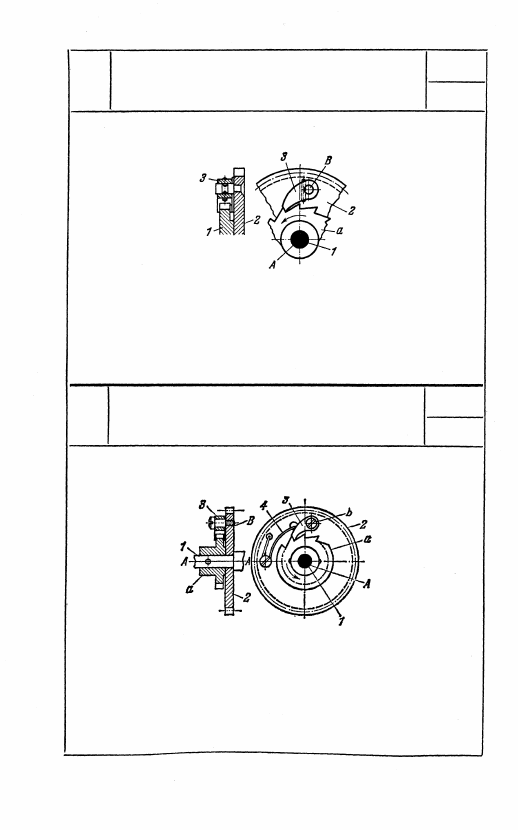

Храповое колесо а жестко связано с валом 1. Звено 2, свободно

вращающееся вокруг неподвижной оси А вала 1, имеет собачку 3,

вращающуюся вокруг оси В. Поворот вала 1 относительно

звена 2 возможен только в направлении стрелки. При повороте

вала в противоположном направлении он стопорится собачкой 3.

Храповое колесо а жестко связано с валом 1. Звено 2, свободно

вращающееся вокруг неподвижной оси А вала 1, имеет собачку 3,

вращающуюся вокруг оси В, подпружиненную пружиной 4.

Поворот вала 1 относительно звена 2 возможен только в направ-

лении стрелки на чертеже. При вращении вала 1 в сторону,

обратную направлению стрелки, он стопорится собачкой 3.

144

277

ХРАПОВОЙ СТОПОР ВАЛА

ПР

03

278

ХРАПОВОЙ СТОПОР ВАЛА

ПР

03

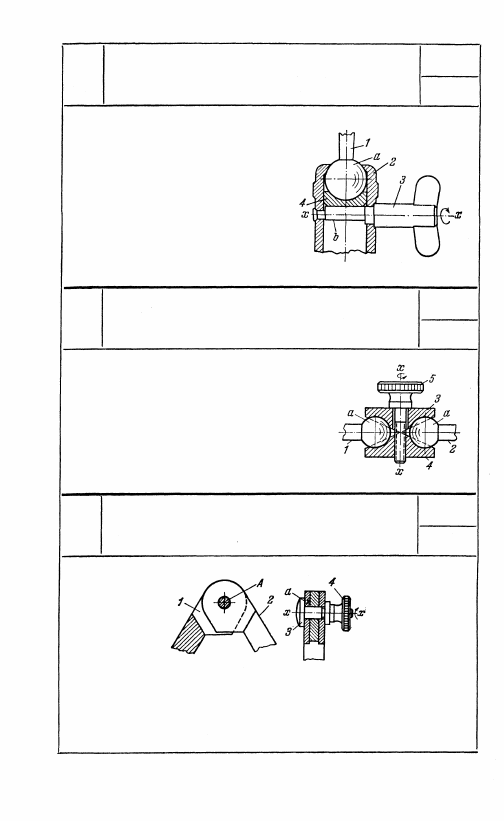

Звено 1, оканчивающееся сфериче-

ской головкой а, входит в соеди-

нение со звеном 2. Звено 3 имеет

эксцентрик b, который при враще-

нии звена вокруг оси х—х прижи-

мает ползун 4 к звену 1 и стопорит

его.

280

ВИНТОВОЙ СТОПОР ДВОЙНОГО

СФЕРИЧЕСКОГО СОЕДИНЕНИЯ

ПР

03

Звенья 1 и 2, оканчивающиеся сфериче-

скими головками а, входят в соединение

со звеньями 3 и 4, имеющими сферические

поверхности. Сферическое соединение сто-

порится в любом положении звеньев 1 и 2

поворотом винта 5 вокруг оси х—х.

281

ВИНТОВОЙ СТОПОР ШАРНИРНОГО

СОЕДИНЕНИЯ

ПР

03

Звенья 1 и 2 вращаются относительно друг друга вокруг оси A.

Винт 3 имеет палец а, фиксирующий головку винта относительно

звена 2. Шарнирное соединение стопорится в любом положении

звеньев 1 и 2 вращением гайки 4 вокруг оси х—х.

145

279

ЭКСЦЕНТРИКОВЫЙ СТОПОР

СФЕРИЧЕСКОГО СОЕДИНЕНИЯ

ПР

03

282

ВИНТОВОЙ СТОПОР ВАЛА

ПР

03

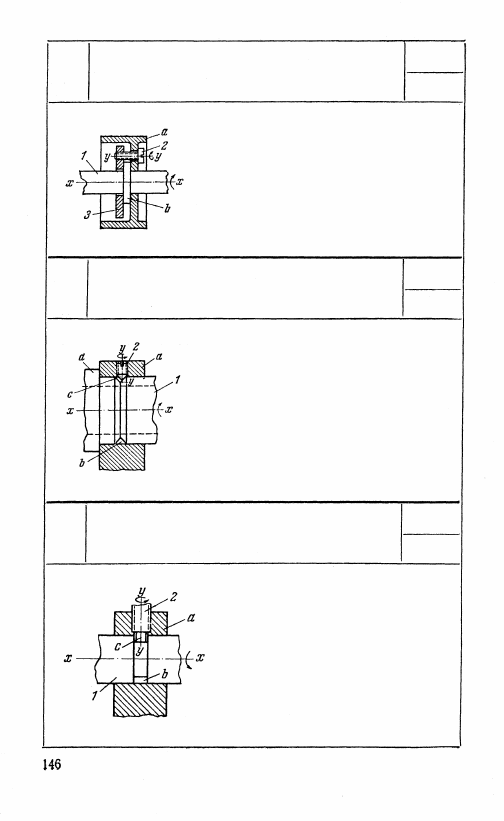

Вал 1 при вращении в подшипнике а

вокруг оси х—х стопорится поворотом

винта 2, конец которого входит в шайбу 3,

вокруг оси у—у. Вал имеет буртик b,

который зажимается шайбой 3 и корпусом

подшипника а.

283

ВИНТОВОЙ СТОПОР ВАЛА

ПР

03

Вал 1 при вращении в подшипнике а

вокруг оси х—х стопорится поворотом

винта 2 вокруг оси у—у. При этом кони-

ческий конец с винта 2 упирается в скос

кольцевой канавки b. Буртик d и винт 2

фиксируют вал в осевом направлении.

284

ВИНТОВОЙ СТОПОР ВАЛА

ПР

03

Вал 1 при вращении в подшипнике а

вокруг оси х—х стопорится винтом 2

при повороте его вокруг оси у—у,

При этом конец с винта 2 входит

в канавку b.
