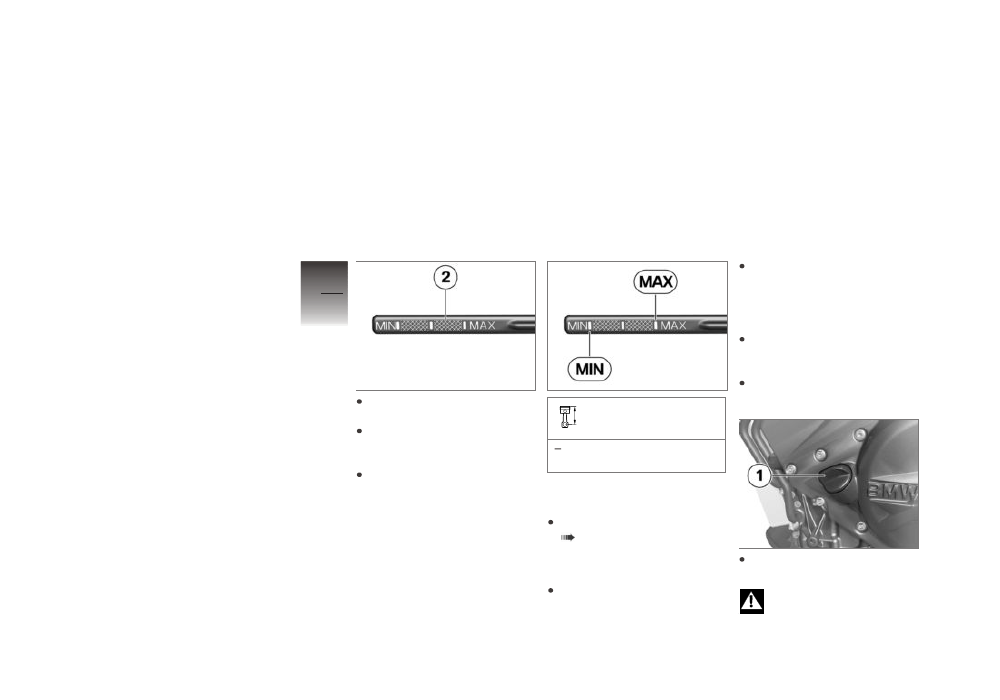

Обтереть зону измерения 2

сухой тряпкой.
Надеть маслоизмерительный

щуп на маслозаливное отвер-

стие, но не вворачивать.
Вынуть маслоизмеритель-

ный щуп и проверить уровень

масла.

Заданный уровень

масла в двигателе

между отметками "MIN" и

"MAX"

При уровне масла ниже мини-

мальной отметки:

Долить масло в двигатель

(

94).

При уровне масла выше макси-

мальной отметки:

Обратиться для корректи-

ровки уровня масла на СТО,

лучше всего к официальному

дилеру BMW Motorrad.

Вставить маслоизмеритель-

ный щуп.

Доливка масла в

двигатель

Установить мотоцикл на твер-

дое и ровное основание и

выключить двигатель.
Очистить зону вокруг залив-

ного отверстия.

Снять маслоизмерительный

щуп 1.

Как слишком малое, так и

слишком большое количе-

8

94

z

Техническое обслуживание

ство масла в двигателе может

привести к его повреждению.
Следите за правильным уров-

нем масла в двигателе.

Долить масло до заданного

уровня.
Проверить уровень масла в

двигателе (

93).

Установить маслоизмеритель-

ный щуп.

Тормозная система

Проверка

функционирования

тормозов

Нажать рычаг ручного тор-

моза.
Должна четко ощущаться

точка срабатывания.
Нажать рычаг ножного тор-

моза.
Должна четко ощущаться

точка срабатывания.

Если точки срабатывания не

ощущаются:

Неквалифицированное

обращение снижает экс-

плуатационную надежность тор-

мозной системы.
Все работы на тормозной си-

стеме может проводить только

квалифицированный персонал.

Обратиться для проверки

тормозов на СТО, лучше

всего к официальному дилеру

BMW Motorrad.

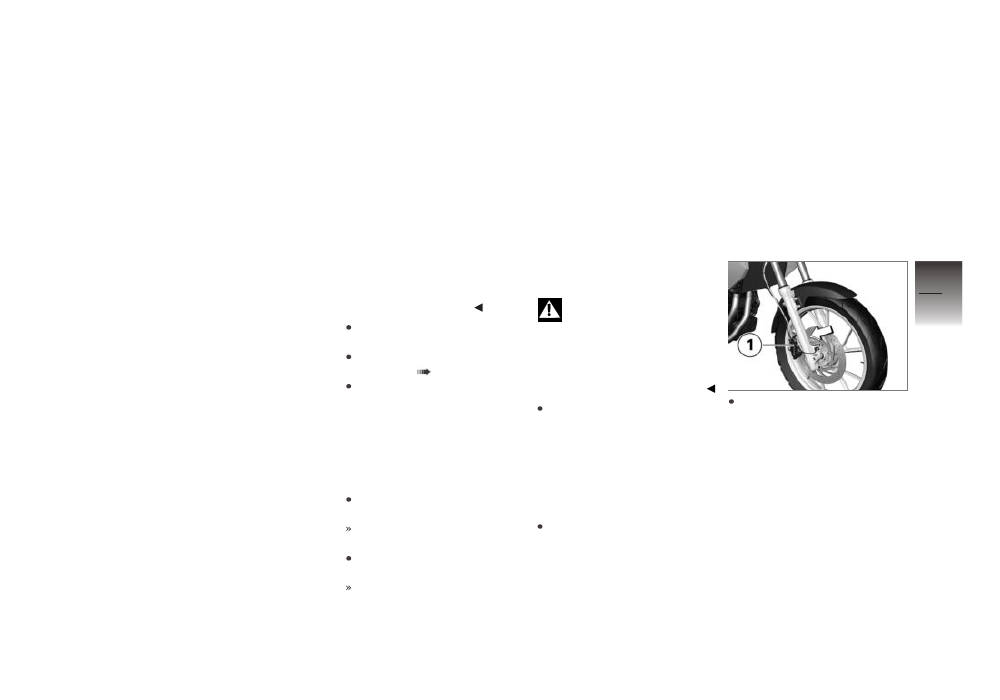

Проверка толщины

передних тормозных

колодок

Установить мотоцикл на твер-

дое и ровное основание и

выключить двигатель.

Визуально проверить тол-

щину левой и правой тор-

мозных колодок. Направле-

ние осмотра: в пространство

между передним колесом и

подвеской переднего колеса

на тормозной суппорт 1.

8

95

z

Техническое обслуживание

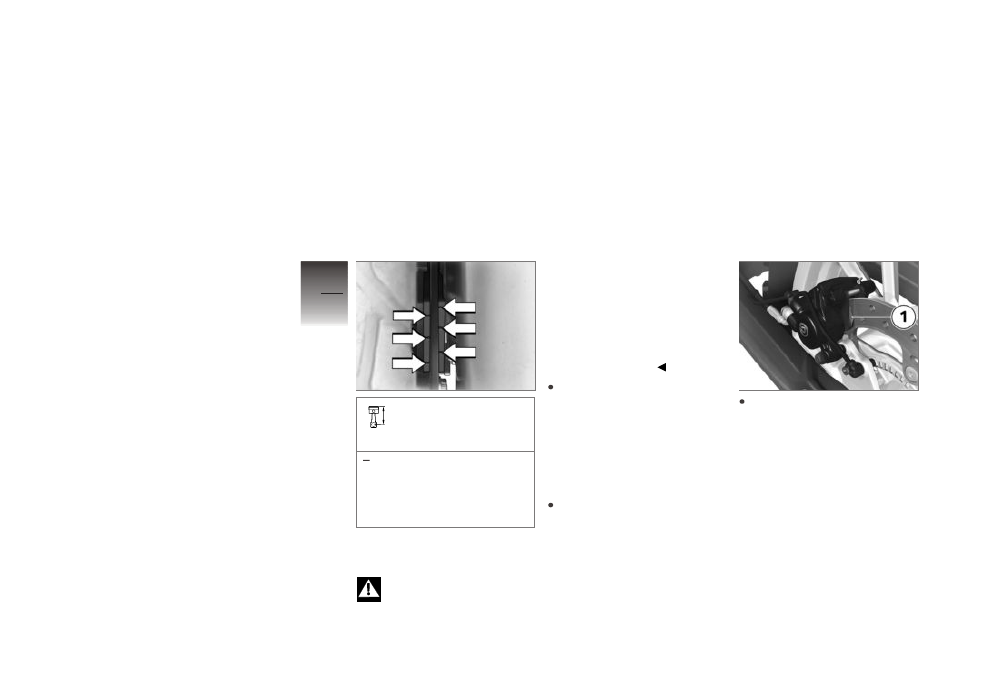

Допустимый износ пе-

редних тормозных на-

кладок

мин. 1,0 mm (Только фрик-

ционная колодка без крон-

штейна Индикаторы износа

(канавки) должны быть от-

четливо видны.)

Если индикаторы износа не

видны:

При износе тормозных

колодок больше мини-

мально допустимой толщины

возможно снижение тормоз-

ного действия, а при опреде-

ленных обстоятельствах и по-

вреждение тормозного меха-

низма.
Чтобы обеспечить надежную

работу тормозной системы, не

допускайте сильного износа

тормозных колодок.

Обратиться для замены тор-

мозных колодок на СТО,

лучше всего к официальному

дилеру BMW Motorrad.

Проверка толщины

задних тормозных

колодок

Установить мотоцикл на твер-

дое и ровное основание и

выключить двигатель.

Визуально проверить тол-

щину тормозных колодок. На-

правление осмотра: с задней

стороны на тормозной суп-

порт 1.

8

96

z

Техническое обслуживание

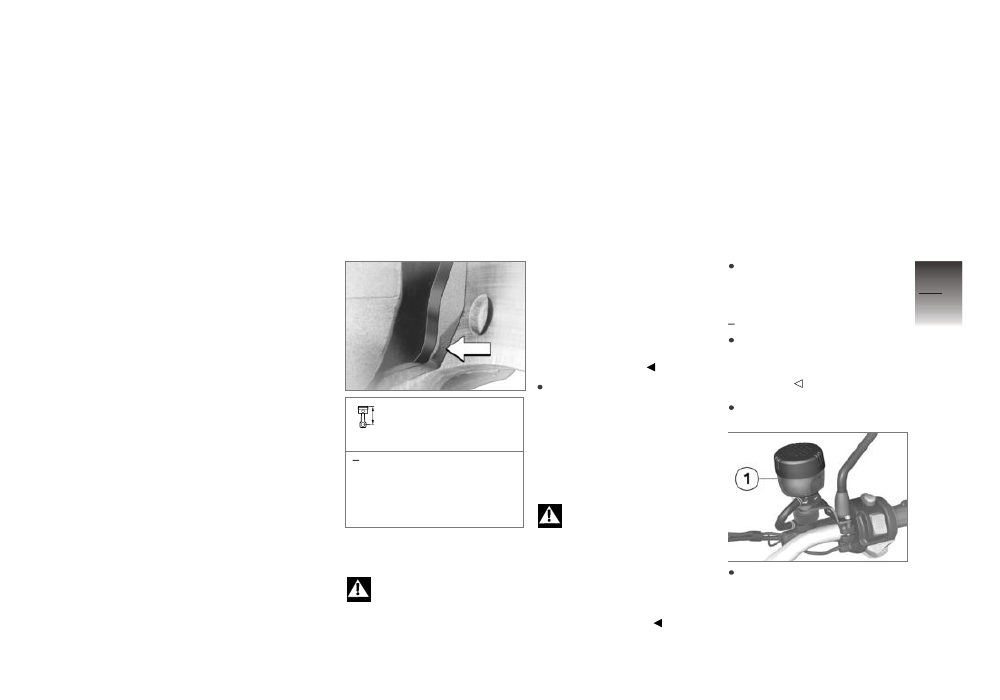

Допустимый износ зад-

них тормозных накла-

док

мин. 1,0 mm (Только фрик-

ционная колодка без крон-

штейна Индикаторы износа

должны быть отчетливо

видны.)

Если индикатор износа не ви-

ден:

При износе тормозных

колодок больше мини-

мально допустимой толщины

возможно снижение тормоз-

ного действия, а при опреде-

ленных обстоятельствах и по-

вреждение тормозного меха-

низма.
Чтобы обеспечить надежную

работу тормозной системы, не

допускайте сильного износа

тормозных колодок.

Обратиться для замены тор-

мозных колодок на СТО,

лучше всего к официальному

дилеру BMW Motorrad.

Проверка уровня

тормозной жидкости в

переднем контуре

При малом количестве

тормозной жидкости в

бачке тормозного привода в

систему может попасть воз-

дух. Это приведет к значитель-

ному снижению тормозного

действия.
Регулярно проверяйте уровень

тормозной жидкости.

Держать мотоцикл верти-

кально, проследив, чтобы

основание было ровным и

твердым.
с откидной подножкой

SA

Установить мотоцикл на

твердое и ровное основание

и опустить на откидную

подножку.

Привести руль в положение

для движения по прямой.

Проверить уровень тормоз-

ной жидкости в переднем

бачке 1.

8

97

z

Техническое обслуживание
