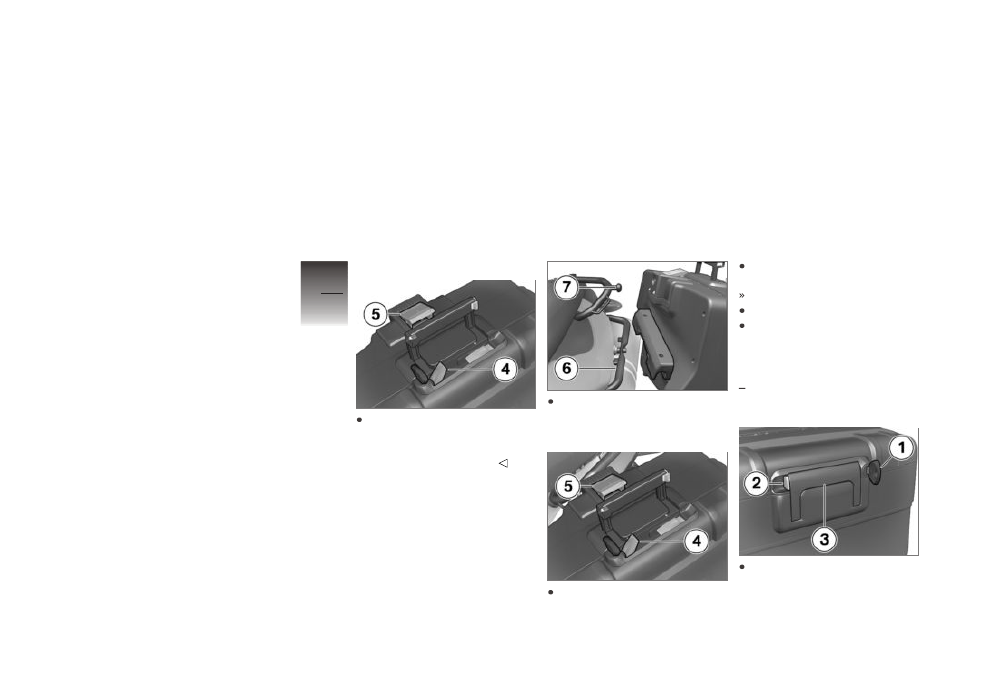

Установка кофра

Полностью открыть

крышку 5, для этого

отжать красный рычаг

разблокировки 4 вверх.

Вставить кофр в кронштейн

кофра 6 и, повернув до

упора, надеть на фиксатор 7.

Отжать крышку 5 вниз до

упора и удержать.

Отжать красный рычаг раз-

блокировки 4 вниз.
Крышка 5 защелкивается.
Сложить ручку.
Повернуть ключ в направле-

нии движения и вынуть.

Топкейс

с топкейсом

SZ

Открывание топкейса

Вставить ключ 1 в замок топ-

кейса и повернуть в верти-

кальное положение.

7

86

z

Принадлежности

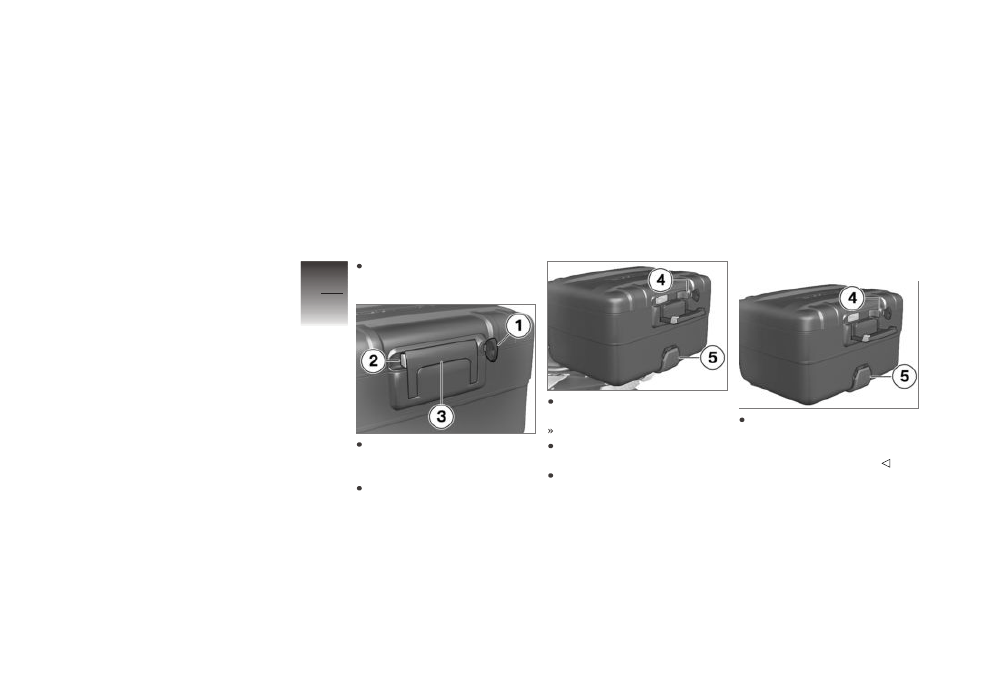

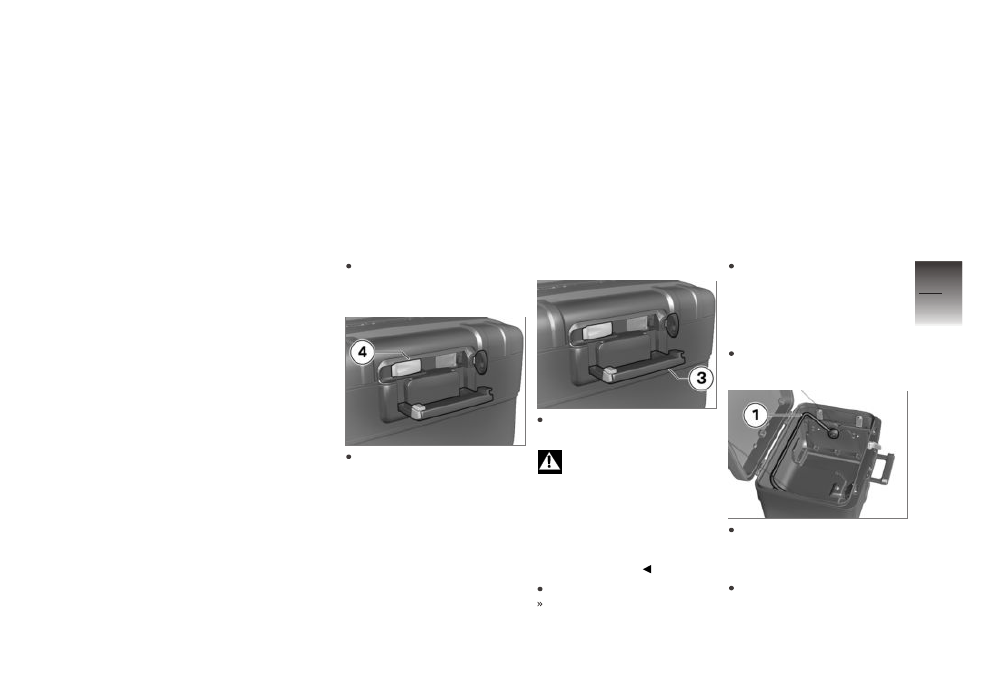

Нажать и удержать желтый

фиксатор 2 и одновременно

разложить ручку 3.

Нажать на желтую кнопку 4

вперед и одновременно от-

жать крышку топкейса вверх.

Закрывание топкейса

Закрыть крышку топкейса,

сильно нажав на нее.

При складывании ручки

для переноски, если за-

мок топкейса стоит горизон-

тально, можно повредить фик-

сирующую лапку.
Перед складыванием ручки для

переноски обратите внимание

на то, чтобы замок топкейса

стоял вертикально.

Сложить ручку 3.
Ручка защелкивается со слы-

шимым щелчком.

Повернуть ключ в замке ко-

фра в горизонтальное поло-

жение и вынуть.

Изменение объема

топкейса

Открыть топкейс и вынуть из

него все вещи.

Для увеличения объема топ-

кейса зафиксировать пово-

ротный рычаг 1 в крайнем

переднем положении.
Для уменьшения объема топ-

кейса зафиксировать пово-

ротный рычаг 1 в крайнем

заднем положении.

7

87

z

Принадлежности

Закрыть топкейс.

Снятие топкейса

Вставить ключ 1 в замок топ-

кейса и повернуть в верти-

кальное положение.
Нажать и удержать желтый

фиксатор 2 и одновременно

опустить ручку 3.

Отвести красный рычаг 4 на-

зад.
Крышка 5 открывается.
Полностью открыть

крышку 5.
Извлечь топкейс за ручку из

крепления.

Установка топкейса

Полностью открыть

крышку 5, для этого

отжать красный рычаг

разблокировки 4 назад.

7

88

z

Принадлежности

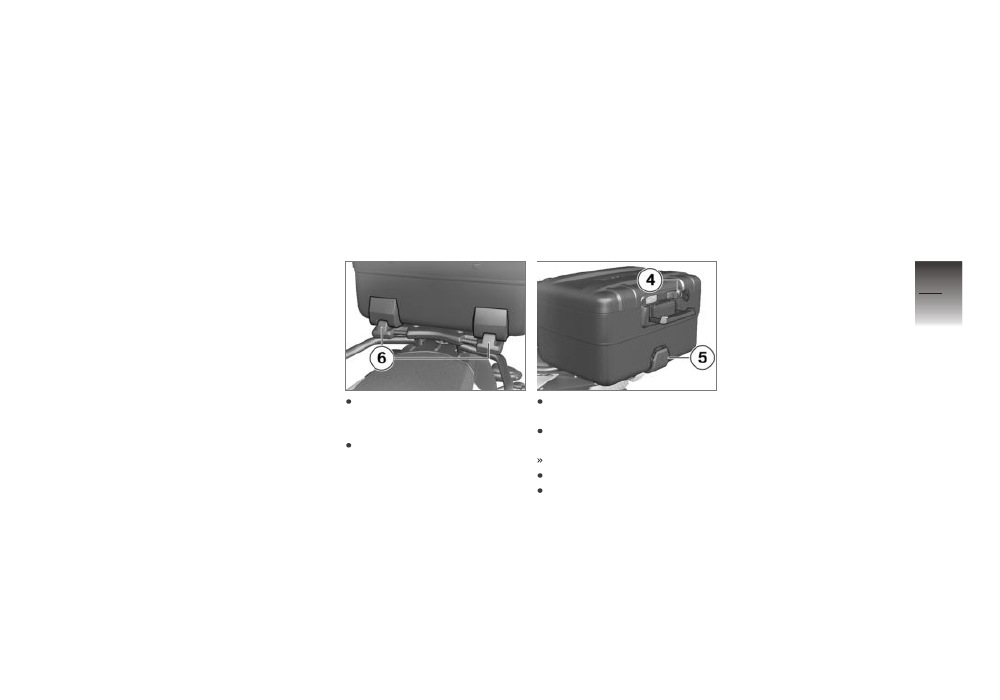

Вставить топкейс в передние

крепления 6 кронштейна топ-

кейса.
Прижать задний край топ-

кейса к кронштейну топкейса.

Отжать крышку 5 вниз до

упора и удержать.
Отжать красный рычаг раз-

блокировки 4 вперед.
Крышка защелкивается.
Сложить ручку.
Повернуть ключ в горизон-

тальное положение и вынуть.
