31.8

•

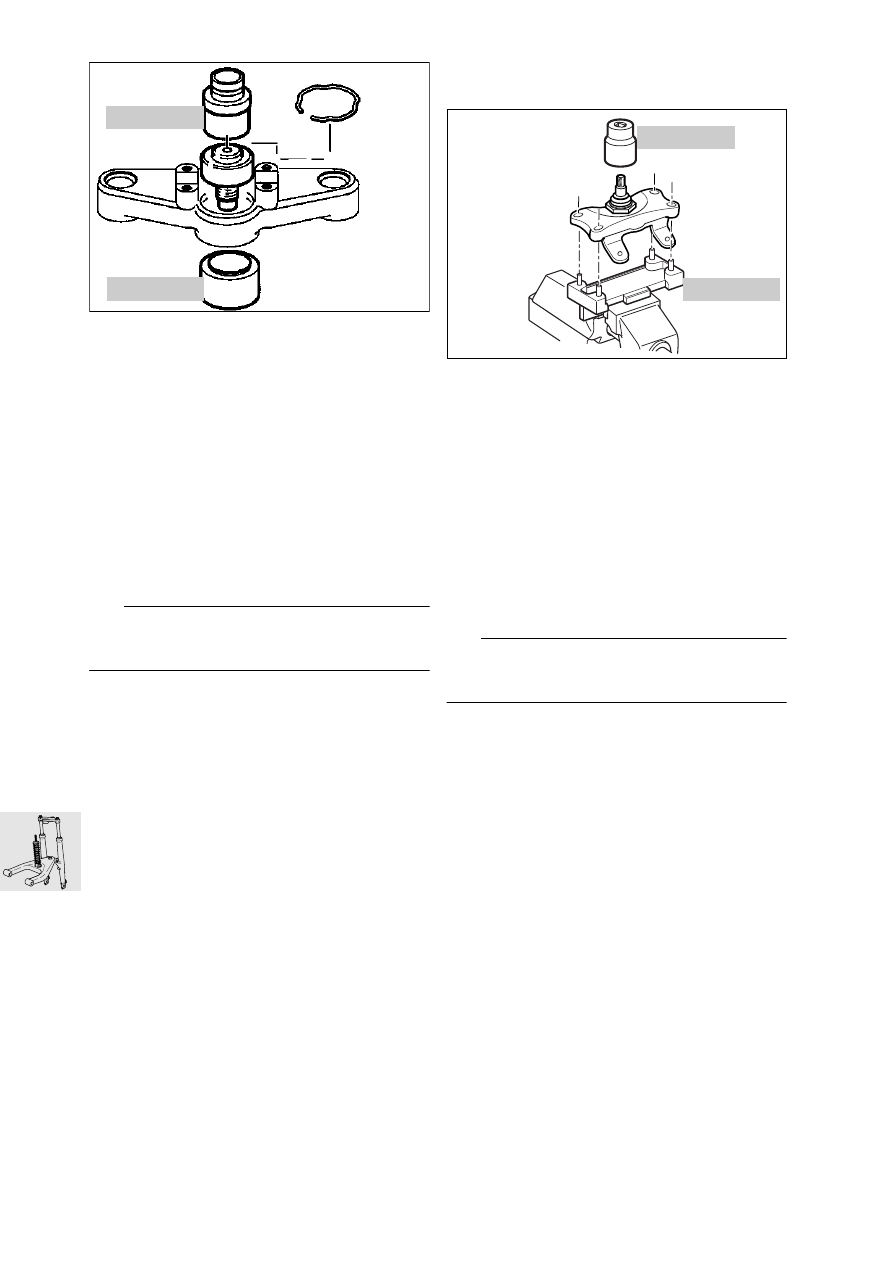

Heat the fork bridge to 100 °C (212 °F) and press
in the angular-contact ball bearing with pin,
BMW No. 31 5 651, and bushing,
BMW No. 31 5 653.

•

Install retaining ring.

31 42

Removing and installing slider

tube bridge

•

Remove mudguard.

•

Heat leading link mount at front to
max. 120 °C (248 °F) and unscrew.

•

Remove fastener securing slider tube bridge.

•

Installation is the reverse of the removal proce-
dure.

e

 Attention:

Comply with assembly instructions for telescopic
fork.

X

Tightening torque:

Leading link to ball joint
(clean thread + Loctite 2701)...................... 130 Nm
Slider tube bridge to slider tube
(clean thread + Loctite 243).........................  25 Nm

Removing and installing ball joint in slider tube
bridge

•

Mount the slider tube bridge in retaining fixture,
BMW No. 31 5 620.

•

Loosen and tighten ball joint with 46 mm socket,
BMW No. 31 5 630 .

X

Tightening torque:

Ball joint to slider tube bridge
(coat threads with Optimoly TA).................. 230 Nm

31 42

Checking friction at ball joint/

angular-contact ball bearing

•

Raise the motorcycle on its main (centre) stand,
make sure front wheel is clear of the ground.

L

 Note:

To determine the friction value, increase torque very
slowly.

•

Measure the breakaway moment to left and right
from the central position of the handlebars using
friction meter, BMW No. 00 2 570.

Friction value:
Measure at room temperature (above 20 °C/68 °F)
Specified value:................................... 1.0...2.0 Nm

j

100

w

GS310130

31 5 653

31 5 651

R22310050

31 5 630

31 5 620

31.9

Assembly instructions for telescopic fork

e

 Attention:

To ensure that the forks are installed without
trapped stresses, follow the instructions below to
the letter and in particular, proceed exactly in ac-
cordance with the sequence as specified.

•

The front suspension strut is removed.

e

 Attention:

Protect painted parts from scratching: apply adhe-
sive masking tape if necessary.

•

Secure fork bridge to frame.

•

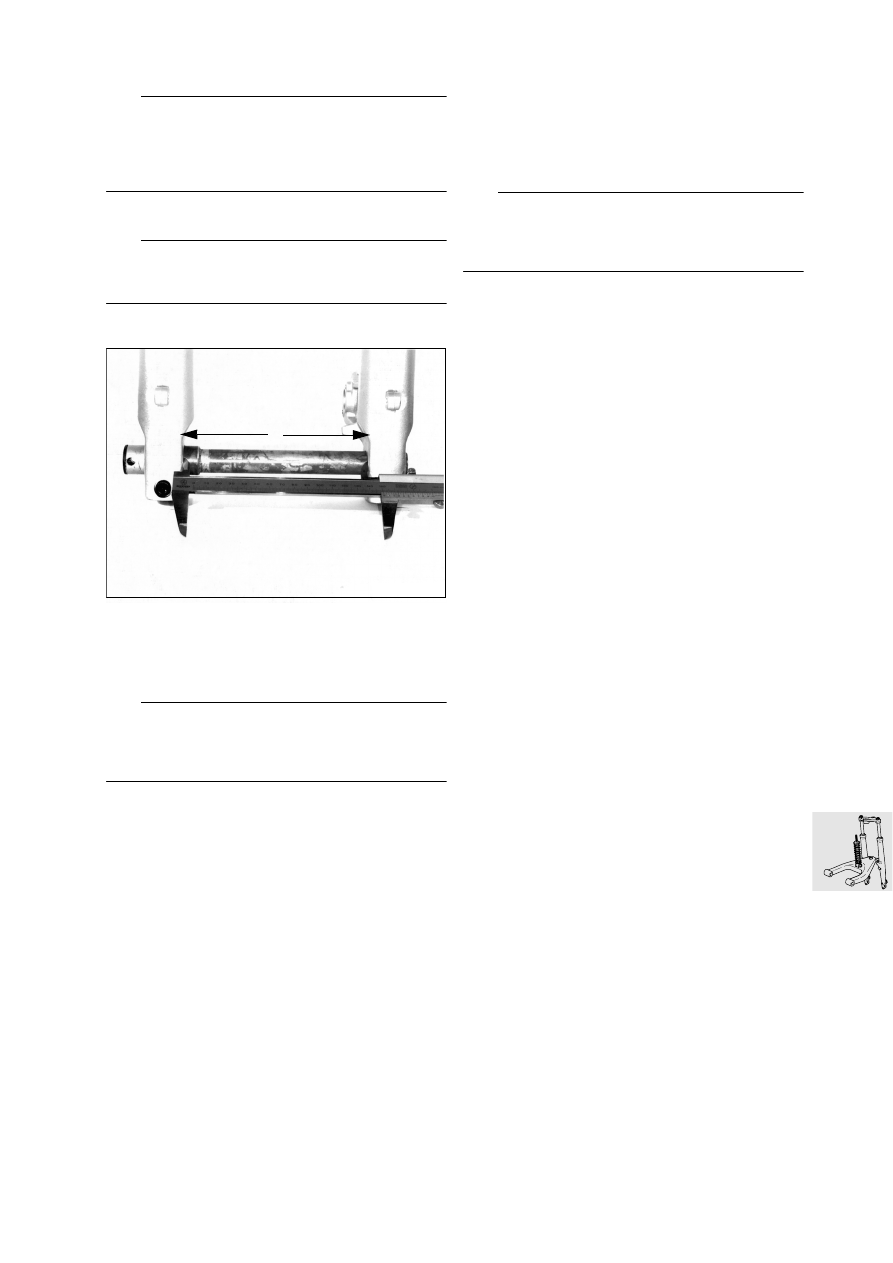

Pre-assemble fork legs with quick-release axle/
adjust distance “A”.

Distance “A”:........ 165

±

0.5

mm (6.4961

±

0.0197

 in)

L

 Note:

If the quick-release axle was not removed, for in-
stance when only the fork slider tube bridge was re-
moved/installed, omit the step described above.

•

Secure slider tube bridge/do not tighten to spec-
ified torque at this point.

•

Secure slider tube bridge to leading link.

•

Using a strap or similar, pull fork towards frame
until the fully retracted fixed tubes only need to
be pulled out slightly to secure them to the fork
bridge.

•

Secure fixed tubes to the fork bridge.

•

Tighten slider tube bridge.

•

Check that the system moves freely by com-
pressing and extending the suspension (but
without the suspension strut) in the straight-
ahead and left/right steering lock positions.

•

Remove quick-release axle.

e

 Attention:

When being reassembled, the quick-release axle
must be correctly aligned; it should be possible to
install it by rotating it slightly.

•

Install suspension strut.

X

Tightening torque:

Threaded stud to frame
(clean thread + Loctite 243)........................ 130 Nm
Clamp of front quick-release axle ................. 22 Nm
Leading link to ball joint
(clean thread + Loctite 2701)...................... 130 Nm
Threaded connection, fork fixed tube to fork bridge
(free from oil and grease).............................. 45 Nm
Slider tube bridge to slider tube
(clean threads + Loctite 243) ........................ 25 Nm
Spring strut to frame .................................... 43 Nm
Spring strut to leading link............................ 50 Nm

A

GS310140

31.10

31 42

Disassembling and assembling

telescopic fork

31 42

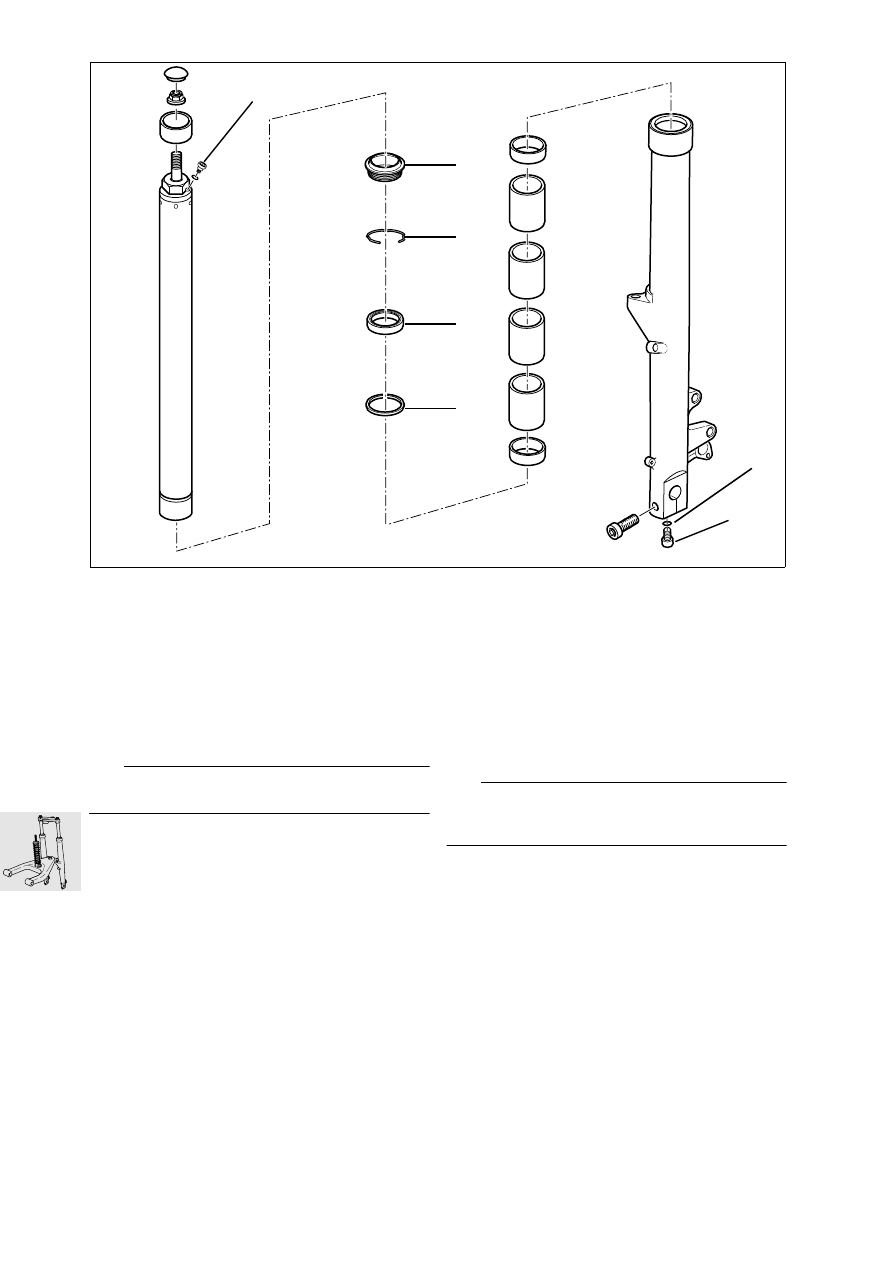

Disassembling telescopic fork

•

Remove vent screw (1).

•

Remove oil drain plug (2) and allow the oil to
drain out.

•

Remove the fixed tube.

•

Remove wiper (3) and retaining ring (4).

e

 Attention:

Do not damage fork slider tube.

•

Lever out shaft seal (5).

•

Remove washer (6).

31 42

Assembling telescopic fork

•

Position new O-ring (7) on screw (2).

•

Install oil drain plug (2).

•

Fill with oil.

Capacity per fixed tube:

...................... 0.45 l (0.79/0.47 Imp. pint/US quart)

Oil grade in telescopic fork:

.......................................... BMW telescopic fork oil

L

 Note:

No oil changes required during services: unit is
maintenance-free.

•

Install fixed tube.

•

Install washer (6).

R22310030

3

4

5

6

2

7

1

31.11

•

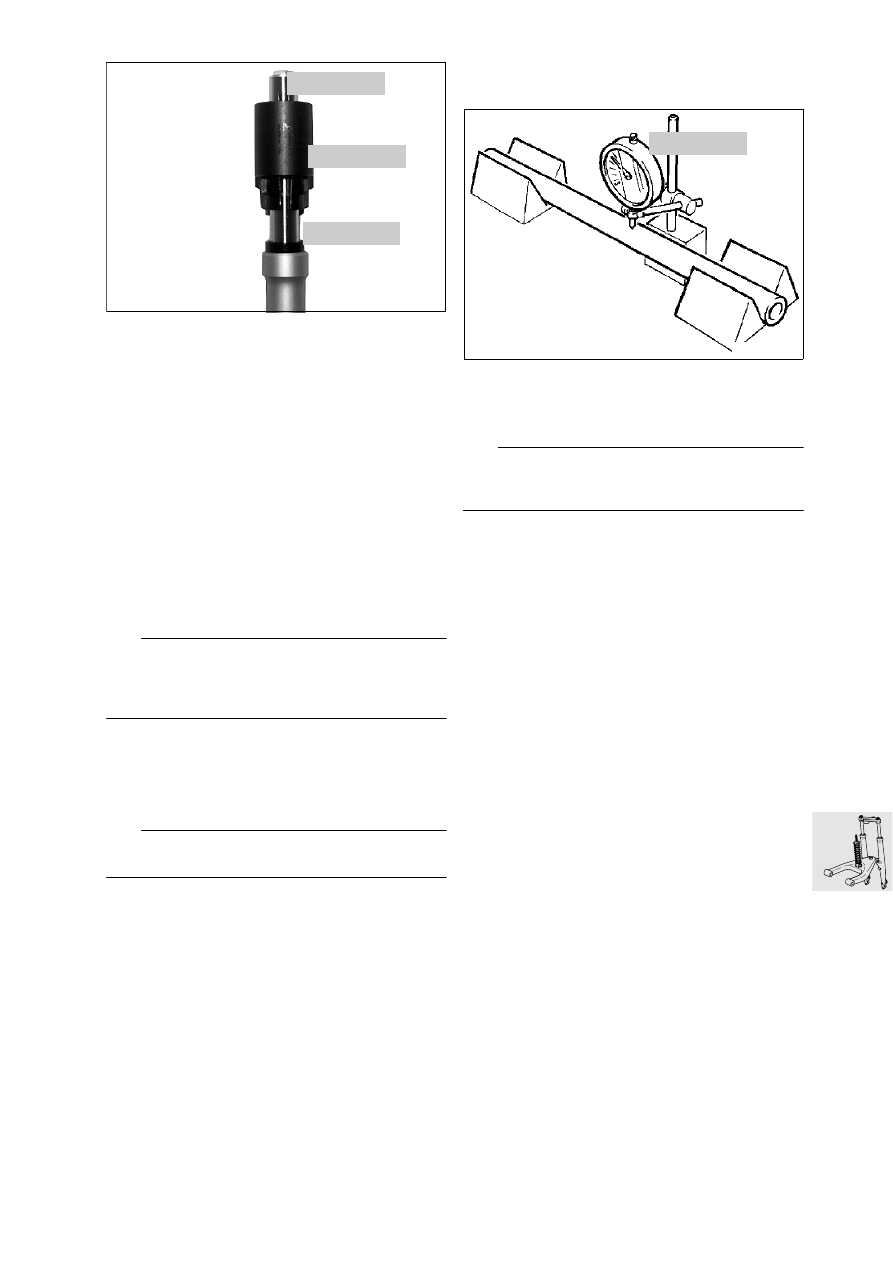

Push the lightly oiled shaft sealing ring fully up to
the stop on the slider tube, then press home by
tapping lightly and using threaded bush,
BMW No. 31 5 611,
expander, BMW No. 31 5 612,
and reducing adapter, BMW No. 31 5 613.

•

Install retaining ring and dust wiper.

•

Insert vent screw.

•

Bleed telescopic forks under zero load.

X

Tightening torque:

Screw plug to fixed fork tube

....................................... Press-fit - do not remove!

31 42 020

Measuring telescopic fork

e

 Attention:

Following accidents the telescopic fork should al-
ways be inspected for signs of fractures and other
damage.

31 42

Examining slider tube bridge and

fork bridge

e

 Attention:

Replace slider tube bridge/fork bridge if deformed.

•

Check slider tube bridge and fork bridge for sur-
face irregularities.

31 42

Checking runout of fixed tube

•

Place both ends of fixed tube in V-blocks.

•

Turn fixed fork tube slowly and measure it with a
dial gauge, BMW No. 00 2 510.

e

 Attention:

Do not straighten distorted fixed tubes: always re-
place them.

Permissible runout: ................. 0.4 mm (0.0157 in)

31 42

Checking runout of slider tube

•

New fixed tube must slide freely into slider tube
and turn without catching.

KR310100

31 5 613

31 5 611

31 5 612

RS310061

00 2 510
