Мотокроссовые мотоциклы Кавасаки. Руководство - часть 15
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 207
вой стойки передней вилки в направляющую трубу,
используя ключ для верхней пробки (специальный
инструмент: 57001-1645).
A. Левая направляющая труба передней вилки
B. Масло вилки
Масло для подвески
A. Левый цилиндр передней вилки
SHOWA SS-19: номер по каталогу: 44091-0009
B. Левая направляющая труба передней вилки
C. Ключ для верхней пробки (специальный ин-
Стандартный заправочный объем масла для левой
струмент: 57001-1645)
стойки передней вилки
● Сравните длину между держателем оси и направ-
Заправочный объем
300 мл (10,1 амер. унции)
ляющей трубой, измеренную до разборки и после
масла для левой
сборки. Длина должна быть одинаковой.
стойки передней вилки
● Если длина после сборки больше длинны до раз-
Диапазон регулировки
300 ~ 340 мл
борки, проверьте сборку регулятора левой стойки
(10,1 ~ 11,5 амер. унции)
передней вилки и установку контргайки.
● Замените кольцевое уплотнение цилиндра левой
стойки передней вилки на новое и смажьте его пред-
Стандартная
312 ~ 316 мм (12,3 ~ 12,4 дюйма)
назначенным для вилки маслом.
длина
● Поднимите направляющую трубу левой стойки пе-
редней вилки и временно установите цилиндр ле-
208 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
Правая передняя вилка

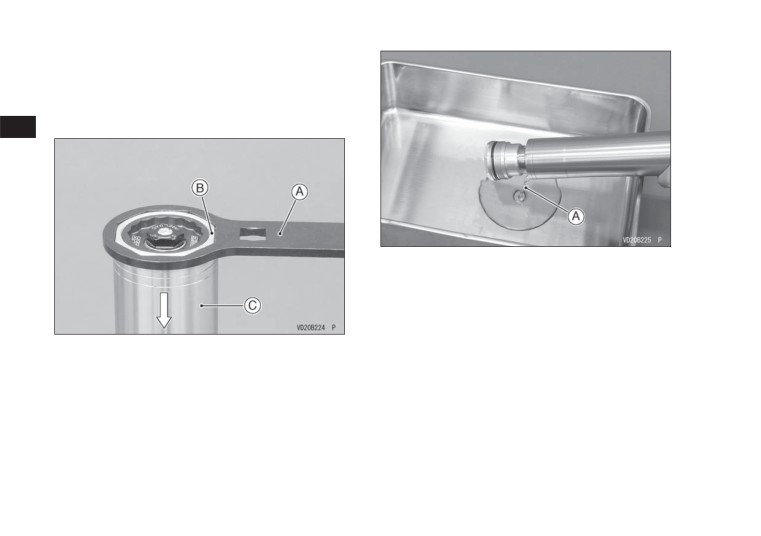

● Используя ключ для верхней пробки (специальный
инструмент: 570011645) удалите регулятор пружины
правой стойки передней вилки из направляющей
трубы правой стойки передней вилки и медленно
сместите направляющую трубу вниз.
A. Масло вилки
A. Ключ для верхней пробки (специальный ин-
струмент: 57001-1645)
B. Регулятор пружины правой стойки передней
вилки
C. Правая направляющая труба передней вилки
● Поместите под передней вилкой поддон и слейте
масло вилки.
ПРИМЕЧАНИЕ
○ Подвигайте направляющую трубу вилки несколько
раз вперед-назад, чтобы слить масло вилки.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 209

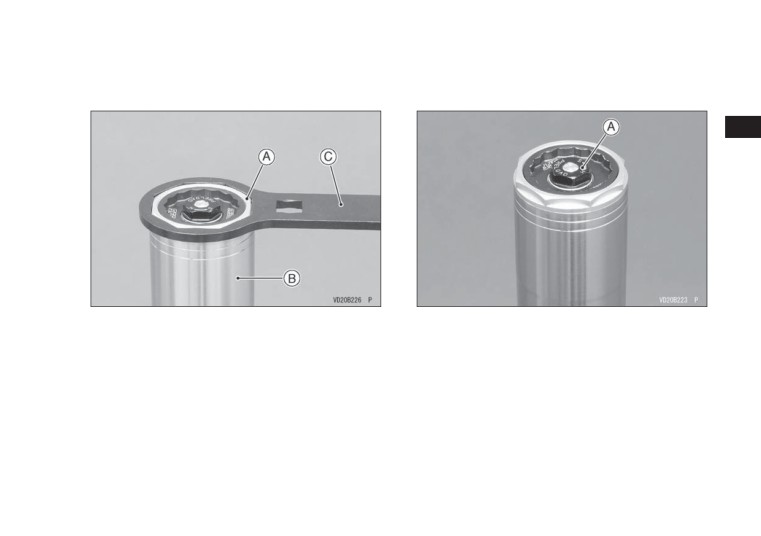

● Временно установите регулятор пружины правой
● Поверните регулятор предварительного натяжения
стойки передней вилки в направляющую трубу, ис-
пружины правой стойки передней вилки по часовой
пользуя ключ для верхней пробки (специальный
стрелке в соответствующее наибольшей жесткости
инструмент: 57001-1645).
положение.
A. Регулятор пружины правой стойки передней
A. Регулятор предварительного натяжения пру-
вилки
жины правой стойки передней вилки
B. Правая направляющая труба передней вилки
C. Ключ для верхней пробки (специальный ин-
струмент: 57001-1645)
210 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

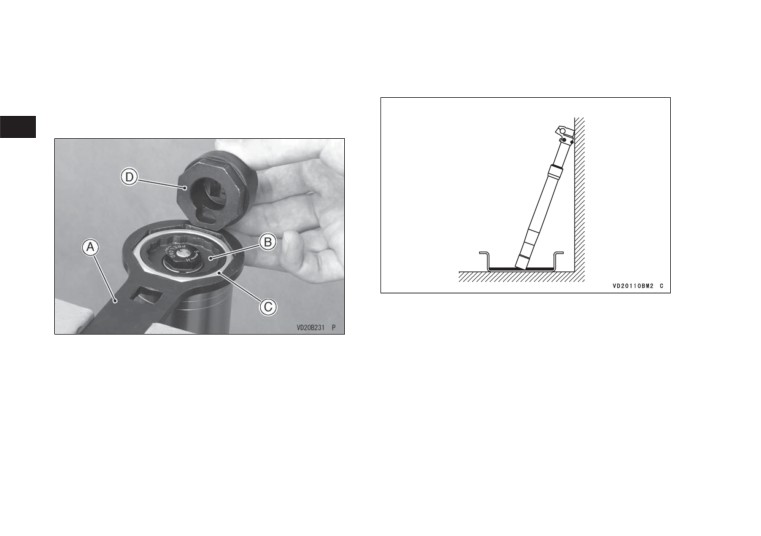

● Зажмите ключ для верхней пробки (специальный
● Держите правую стойку передней вилки в перевер-
инструмент: 57001-1645) в тисках и удалите регуля-
нутом состоянии больше 20 минут, чтобы обеспечить
тор предварительного натяжения пружины правой
полный слив масла.
стойки передней вилки на регуляторе пружины вилки
ключом для верхней пробки (специальный инстру-
мент: 57001- 1705).
● Зажмите держатель оси в тисках.
ПРИМЕЧАНИЕ
A. Ключ для верхней пробки (специальный ин-
○ Защитите держатель оси мягкой губкой или плот-
струмент: 57001-1645)
ной ветошью, когда используете тиски.
B. Регулятор предварительного натяжения пру-
жины правой стойки передней вилки
C. Регулятор пружины правой стойки передней
вилки
D. Ключ для верхней пробки (специальный ин-
струмент: 57001-1705)
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 211
ПРЕДУПРЕЖДЕНИЕ
Если держатель оси зажат ненадежно, передняя
вилка в сборе может упасть из тисков, что может
стать причиной травмы. Однако при слишком
сильном зажиме держателя оси его можно повре-
дить, что повлияет на боковую устойчивость при
движении. Используйте защитные алюминиевые
накладки для губок тисков и не зажимайте тиски
слишком сильно.
● Выкрутите нижнюю пробку правой стойки передней
вилки.
ПРИМЕЧАНИЕ
A. Деталь держателя оси
○ Не прилагайте чрезмерного усилия при выкручива-
B. Нижняя пробка правой стойки передней вилки
нии нижней пробки правой стойки передней вилки
гаечным ключом ударного действия.
Если не используется приспособление для сжатия
пружин вилки (специальный инструмент: 57001-
1771):
● Сожмите направляющую трубу руками и установи-
те ключ для верхней пробки (специальный инстру-
мент: 57001-1645) между основанием держателя оси
и контргайкой.
ПРЕДУПРЕЖДЕНИЕ
Пружина вилки давит на сборку регулятора и может
выбросить специальный инструмент со значитель-
ной силой, если инструмент установлен несоот-
ветствующим образом. Убедитесь, что инструмент
вставлен на место до конца, как показано на фотог-
рафии, и берегите пальцы, чтобы не зажать их меж-
ду инструментом, регулятором и держателем оси.
212 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
A. Ключ для верхней пробки (специальный ин-
A. Ключ
струмент: 57001-1645)
B. Нижняя пробка правой стойки передней вилки
B. Основание держателя оси
C. Контргайка
● Сожмите направляющую трубу руками и снимите
ключ для верхней пробки (специальный инструмент:
● Удерживая контргайку ключом выкрутите нижнюю
57001-1645).
пробку правой стойки передней вилки.
Если используется приспособление для сжатия
пружин вилки (специальный инструмент: 57001-
УВЕДОМЛЕНИЕ
1771):
● Установите приспособление для сжатия пружин вил-
При ослаблении контргайки резьбы держателя
ки (специальный инструмент: 57001-1771) и соответ-
оси не должны касаться толкателя. Если толка-
ствующий домкрат, как показано на рисунке.
тель будет поцарапан, это может стать причиной
повреждения цилиндра.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 213

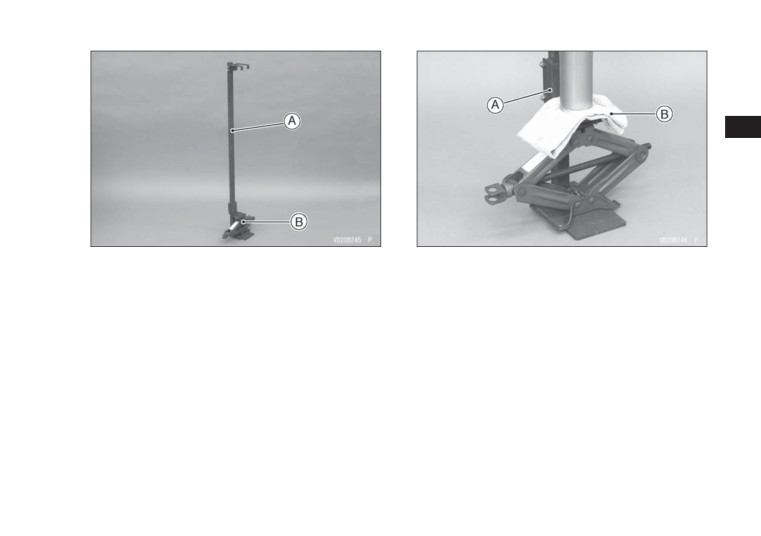

A. Приспособление для сжатия пружин вилки
A. Приспособление для сжатия пружин вилки
(специальный инструмент: 57001-1771)
(специальный инструмент: 57001-1771)
B. Домкрат
B. Плотная ткань
● Положите плотную ткань на приспособление для
● Вставьте траверсу приспособления для сжатия пру-
сжатия пружин вилки (специальный инструмент:
жин вилки (специальный инструмент: 57001-1587)
57001-1771).
в отверстие оси и закрепите его к держателю приспо-
● Установите переднюю вилку верхней стороной вниз
собления для сжатия пружин вилки (специальный
на приспособлении для сжатия пружин вилки (спе-
инструмент: 57001-1771).
циальный инструмент: 57001-1771).
214 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
A. Траверса приспособления для сжатия пружин
A. Ключ для верхней пробки (специальный ин-
вилки (специальный инструмент: 57001-1587)
струмент: 57001-1645)
B. Держатель приспособления для сжатия пружин
B. Основание держателя оси
вилки (специальный инструмент: 57001-1771)
C. Контргайка
● Сожмите направляющую трубу подходящим до-
● Удалите переднюю вилку из приспособления для
мкратом, удерживая переднюю вилку вертикально,
сжатия пружин вилки (специальный инструмент:
и установите ключ для верхней пробки (специальный
57001-1771) с надлежащей осторожностью, чтобы
инструмент: 57001-1645) между основанием держа-
не уронить ключ для верхней пробки (специальный
теля оси и контргайкой.
инструмент: 57001-1645), и зажмите держатель оси
в тисках.
ПРЕДУПРЕЖДЕНИЕ
Пружина вилки давит на сборку регулятора и мо-
ПРИМЕЧАНИЕ
жет выбросить специальный инструмент со зна-
○ Защитите держатель оси мягкой губкой или плот-
чительной силой, если инструмент установлен
ной ветошью, когда используете тиски.
несоответствующим образом. Убедитесь, что ин-
струмент вставлен на место до конца, как пока-
зано на фотографии, и берегите пальцы, чтобы
не зажать их между инструментом, регулятором
и держателем оси.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 215
не уронить ключ для верхней пробки (специальный
ПРЕДУПРЕЖДЕНИЕ
инструмент: 57001-1645).
Если держатель оси зажат ненадежно, передняя
● Сожмите направляющую трубу подходящим до-
вилка в сборе может упасть из тисков, что может
мкратом, удерживая переднюю вилку вертикально,
стать причиной травмы. Однако при слишком
и удалите ключ для верхней пробки (специальный
сильном зажиме держателя оси его можно повре-
инструмент: 57001-1645).
дить, что повлияет на боковую устойчивость при
● Удалите переднюю вилку из приспособления для
движении. Используйте защитные алюминиевые
сжатия пружин вилки (специальный инструмент:
накладки для губок тисков и не зажимайте тиски
57001-1771).
слишком сильно.
● Используя ключ для верхней пробки (специальный
инструмент: 57001-1645) удалите регулятор пружины
● Открутите нижнюю пробку правой стойки передней
правой стойки передней вилки из направляющей тру-
вилки, удерживая контргайку ключом.
бы и медленно сместите направляющую трубу вниз.
A. Ключ
A. Ключ для верхней пробки (специальный ин-
B. Нижняя пробка правой стойки передней вилки
струмент: 57001-1645)
B. Регулятор пружины правой стойки передней
● Установите переднюю вилку на приспособление для
вилки
сжатия пружин вилки (специальный инструмент:
C. Правая направляющая труба передней вилки
57001-1771) с надлежащей осторожностью, чтобы
216 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

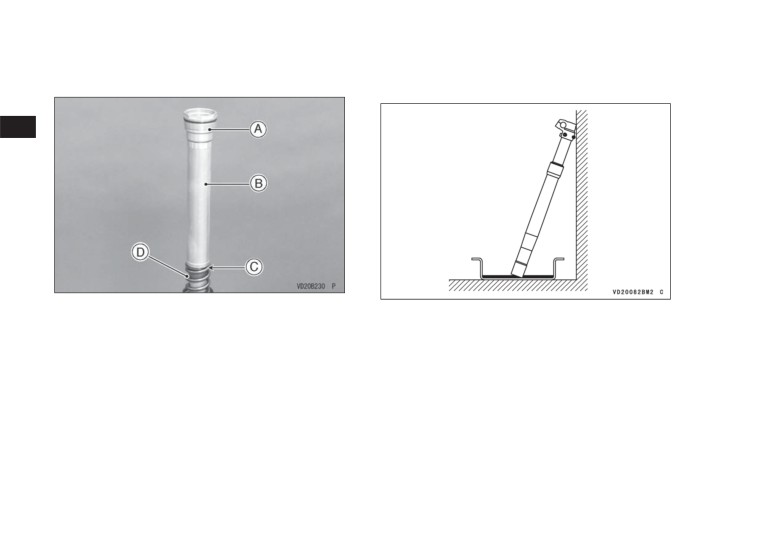

● Удалите регулятор пружины правой стойки передней
● Держите правую стойку передней вилки в перевер-
вилки, проставочное кольцо, гнездо пружины и пру-
нутом состоянии больше 20 минут, чтобы обеспечить
жину вилки.
полный слив масла.
A. Регулятор пружины правой стойки передней
вилки
B. Проставочное кольцо
C. Седло пружины
D. Пружина вилки
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 217
● Затяните контргайку.

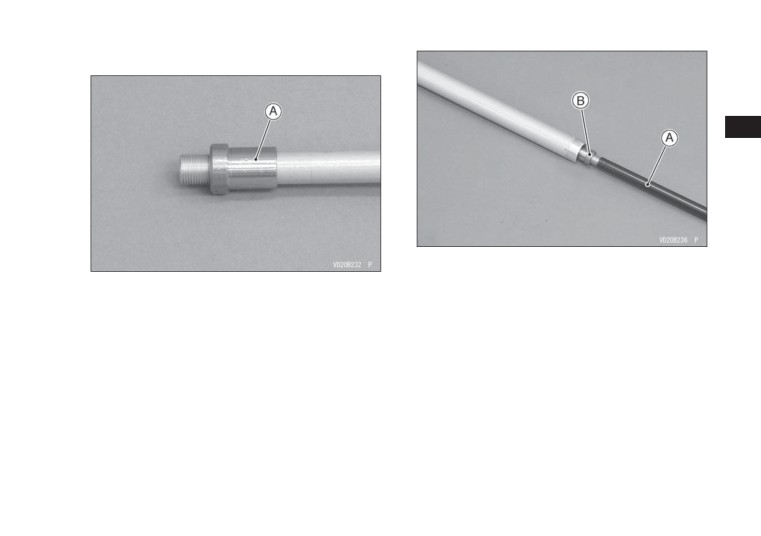

A. Съемник штока поршня (специальный инстру-
мент: 57001-1289)
A. Контргайка
B. Шток поршня
● Установите съемник штока поршня вилки (специаль-
ный инструмент: 57001- 1289) на резьбу на конце
штока поршня.
218 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
● Установите пружину вилки, гнездо пружины, проста-
вочное кольцо и регулятор пружины в направляю-
щую трубу.

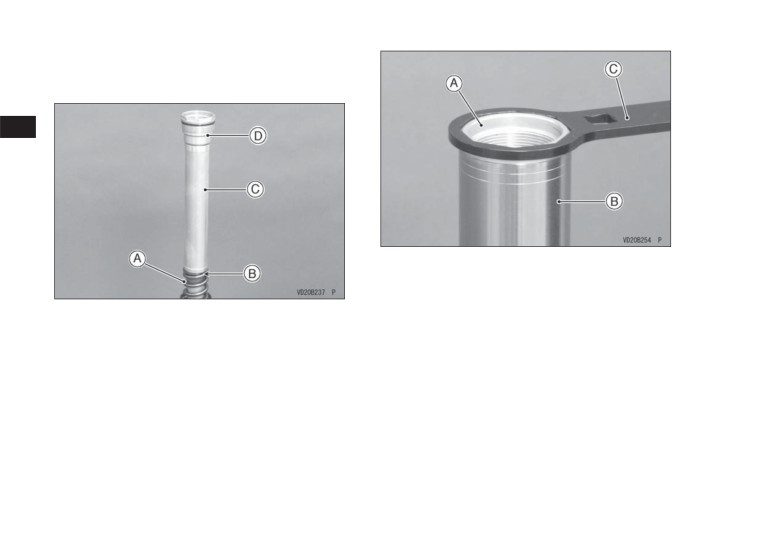

A. Регулятор пружины правой стойки передней
вилки
B. Правая направляющая труба передней вилки
C. Ключ для верхней пробки (специальный ин-
A. Пружина вилки
струмент: 57001-1645)
B. Седло пружины
C. Проставочное кольцо
Если не используется приспособление для сжатия
D. Регулятор пружины правой стойки передней
пружин вилки (специальный инструмент: 57001-
вилки
1771):
● Зажмите держатель оси в тисках.
● Временно установите регулятор пружины правой
стойки передней вилки в направляющую трубу, ис-
ПРИМЕЧАНИЕ
пользуя ключ для верхней пробки (специальный
○ Защитите держатель оси мягкой губкой или плот-
инструмент: 57001-1645).
ной ветошью, когда используете тиски.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 219
ПРЕДУПРЕЖДЕНИЕ
Если держатель оси зажат ненадежно, передняя
вилка в сборе может упасть из тисков, что может
стать причиной травмы. Однако при слишком
сильном зажиме держателя оси его можно повре-
дить, что повлияет на боковую устойчивость при
движении. Используйте защитные алюминиевые
накладки для губок тисков и не зажимайте тиски
слишком сильно.
● Сожмите направляющую трубу руками и установи-
те ключ для верхней пробки (специальный инстру-
мент: 57001-1645) между основанием держателя оси
и контргайкой.
A. Приспособление для сжатия пружин вилки
(специальный инструмент: 57001-1771)
ПРЕДУПРЕЖДЕНИЕ
B. Домкрат
Пружина вилки давит на сборку регулятора и мо-
жет выбросить специальный инструмент со зна-
●
Положите плотную ткань на приспособление для
чительной силой, если инструмент установлен
сжатия пружин вилки (специальный инструмент:
несоответствующим образом. Убедитесь, что ин-
57001-1771).
струмент вставлен на место до конца, как пока-
●
Установите переднюю вилку верхней стороной вниз
зано на фотографии, и берегите пальцы, чтобы
на приспособлении для сжатия пружин вилки (спе-
не зажать их между инструментом, регулятором
циальный инструмент: 57001-1771).
и держателем оси.
Если используется приспособление для сжатия
пружин вилки (специальный инструмент: 57001-
1771):
● Установите приспособление для сжатия пружин вил-
ки (специальный инструмент: 57001-1771) и соответ-
ствующий домкрат, как показано на рисунке.
220 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
A. Приспособление для сжатия пружин вилки
A. Траверса приспособления для сжатия пружин
(специальный инструмент: 57001-1771)
вилки (специальный инструмент: 57001-1587)
B. Плотная ткань
B. Держатель приспособления для сжатия пружин
вилки (специальный инструмент: 57001-1771)
● Вставьте траверсу приспособления для сжатия пру-
● Сожмите направляющую трубу подходящим до-
жин вилки (специальный инструмент: 57001-1587)
мкратом, удерживая переднюю вилку вертикально,
в отверстие оси и закрепите его к держателю приспо-
и установите ключ для верхней пробки (специальный
собления для сжатия пружин вилки (специальный
инструмент: 57001-1645) между основанием держа-
инструмент: 57001-1771).
теля оси и контргайкой.
ПРЕДУПРЕЖДЕНИЕ
Пружина вилки давит на сборку регулятора и может
выбросить специальный инструмент со значитель-
ной силой, если инструмент установлен несоот-
ветствующим образом. Убедитесь, что инструмент
вставлен на место до конца, как показано на фотог-
рафии, и берегите пальцы, чтобы не зажать их меж-
ду инструментом, регулятором и держателем оси.
содержание .. 13 14 15 16 ..
