Дорожные мотоциклы Кавасаки. Руководство - часть 23

322 ОБЩИЕ СВЕДЕНИЯ

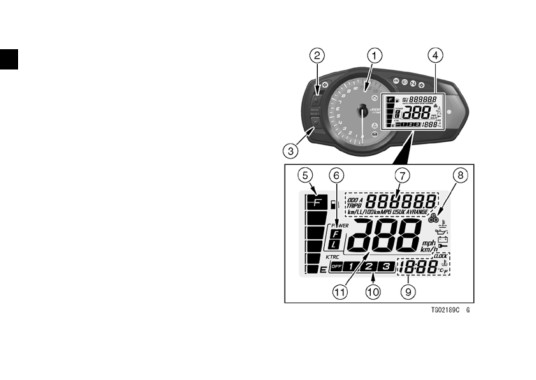

Приборные панели (ZX1000L/M)

1.

Тахометр

2.

Кнопка «MODE» (режим)

3.

Кнопка «RESET» (сброс)

4.

Многофункциональный измеритель-

ный прибор

5.

Указатель уровня топлива в баке

6.

Индикатор режима мощности

7.

Многофункциональный дисплей

- Счетчик пройденного пути

- Счетчик суточного пробега A/B

- Текущий и средний расход топлива

и запас хода

8.

Индикатор экономичного режима во-

ждения

9.

Указатель температуры охлаждаю-

щей жидкости и часы

10. Индикатор режима KTRC

11. Спидометр

При включении зажигания на несколько

секунд отображаются все функции ЖКИ,

затем многофункциональный измеритель-

ный прибор переходит в рабочий режим.

ОБЩИЕ СВЕДЕНИЯ 323

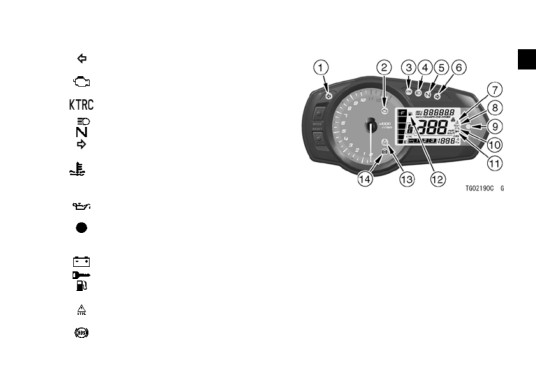

Индикаторы

1.

Индикатор указателя левого пово-

рота (зеленый)

2.

Предупредительный индикатор

«проверьте двигатель» (желтый)

3.

Индикатор KTRC (желтый)

4.

Индикатор дальнего света (синий)

5.

Индикатор нейтрали (зеленый)

6.

Индикатор указателя правого по-

ворота (зеленый)

7.

Предупредительный индикатор

температуры охлаждающей жид-

кости

8.

Предупредительный индикатор

низкого давления масла

9.

Предупредительный индикатор

и индикатор иммобилайзера

(красный)

10.

Индикатор разрядки батареи

11.

Индикатор иммобилайзера

12.

Предупредительный индикатор

уровня топлива

13.

Предупредительный индикатор

KTRC

14.

Предупредительный индикатор

ABS (желтый) (модель с ABS)

324 ОБЩИЕ СВЕДЕНИЯ

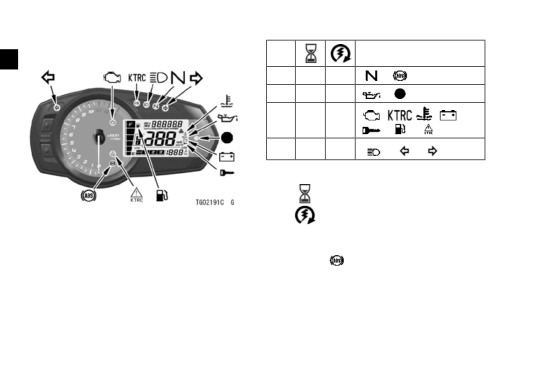

Поведение индикаторов при включении

ВКЛ

Индикаторы

зажигания

□

□

□

*

□

□

■

□

■

■

■

■

■

ВКЛ: при включении зажигания.

: через несколько секунд.

При включении зажигания все индикато-

: при работающем двигателе.

ры загораются и затем гаснут, как показано

□: включен.

в приведенной таблице. Если какой-либо

■: выключен.

индикатор продолжает гореть, соответ-

ствующую систему необходимо проверить

*:

выключается после начала

у официального дилера Kawasaki.

движения мотоцикла.

ОБЩИЕ СВЕДЕНИЯ 325

Если предупредительный индикатор горит или мигает

При отображении предупредительных индикаторов вероятно наличии неисправностей

в системах транспортного средства.

Необходимо остановить транспортное средство в безопасном месте и выполнить указан-

ные в таблице действия.

*: Номера в этом столбце соответствуют ссылочным номерам на странице 323.

*№

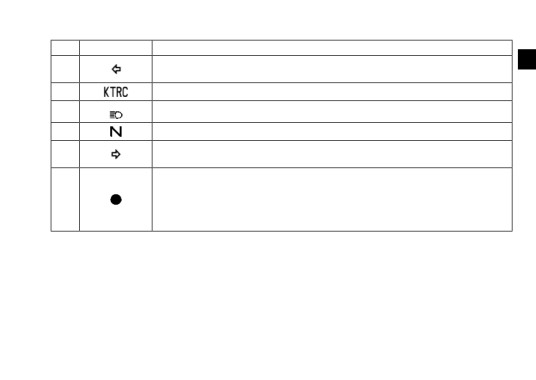

Индикаторы

Состояние

Действия

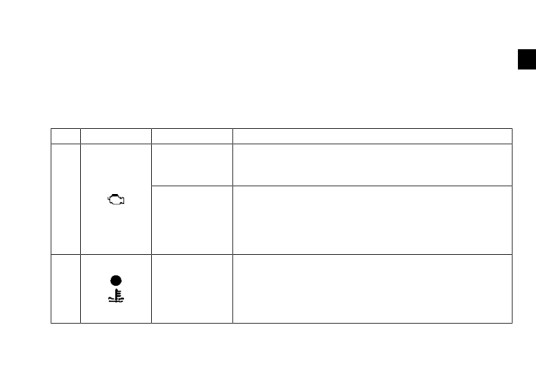

Неисправное состояние цифровой системы управле-

ВКЛ^*1

ния впрыском. Следует обратиться к официальному

дилеру Kawasaki для проверки системы.

Если этот индикатор мигает при нажатии кнопки стар-

2

тера, это указывает на активизацию датчика опроки-

Мигание

дывания транспортного средства и невозможность за-

пуска двигателя. В этом случае для запуска двигателя

необходимо выключить и снова включить зажигание.

Эти индикаторы загораются при повышении темпе-

ратуры охлаждающей жидкости до уровня 115 °C

9

ВКЛ

(239 °F). Более подробная информация и инструк-

7

ции приводятся в разделе «Указатель температуры

охлаждающей жидкости и часы».

326 ОБЩИЕ СВЕДЕНИЯ

*№

Индикаторы

Состояние

Действия

Эти индикаторы загораются при недостаточном

давлении в системе смазки двигателя или в случае

включенного зажигания при остановленном двига-

теле. Если эти индикаторы загораются при частоте

9

вращения двигателя выше холостого хода, следует

ВКЛ

8

немедленно остановить двигатель и проверить уро-

вень масла в картере двигателя. Пополнить уровень

масла, в случае необходимости. Если уровень масла

в норме, необходимо проверить двигатель у офици-

ального дилера Kawasaki.

Эти индикаторы загораются в случае падения напря-

жения аккумуляторной батареи ниже 11,0 В или превы-

шения 16,0 В. Если они загораются, необходимо заря-

9

ВКЛ

дить аккумуляторную батарею. Если они продолжают

10

гореть после зарядки аккумуляторной батареи, акку-

муляторная батарея и (или) система зарядки должны

быть проверены официальным дилером Kawasaki.

Неисправное состояние системы иммобилайзера. Эти

индикаторы мигают в случае использования ключа

9

с несоответствующим кодом или при отсутствии связи

Мигание

11

между антенной и ключом. Следует обратиться к офи-

циальному дилеру Kawasaki для проверки системы

иммобилайзера.

ОБЩИЕ СВЕДЕНИЯ 327

*№

Индикаторы

Состояние

Действия

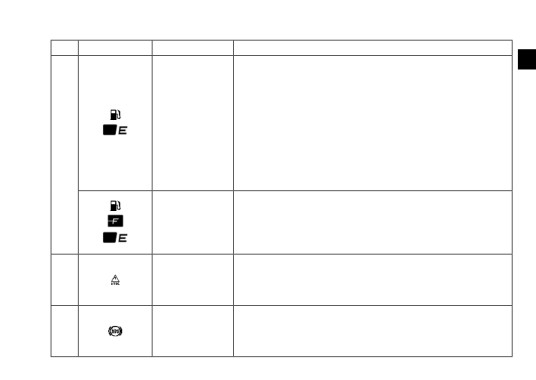

Когда в баке остается приблизительно 4,2 л (1,1 гал-

лона США) топлива, на многофункциональном изме-

рительном приборе начинают мигать самый нижний

сегмент и предупредительный индикатор уровня то-

плива. В этом случае необходимо заправиться топли-

Мигание

вом при первой же возможности. Если транспортное

средство опирается на боковой упор, указателем

уровня топлива может указываться неверное коли-

12

чество топлива в баке. В этом случае для проверки

уровня топлива следует установить транспортное

средство в вертикальное положение.

Неисправное состояние системы предупреждения о

низком уровне топлива в баке. Необходимо обратить-

Мигание (всех

ся к официальному дилеру Kawasaki для проверки

сегментов)

системы предупреждения о низком уровне топлива

в баке.

Система KTRC не работает, при этом индикаторы

KTRC и режима мощности^*2 начинают мигать. Об-

13

ВКЛ

ратитесь к официальному дилеру Kawasaki для про-

верки системы.

Неисправное состояние ABS. ABS не работает, но

обычная тормозная система остается полностью

14

ВКЛ^*1

функциональной. Следует обратиться к официаль-

ному дилеру Kawasaki для проверки системы ABS.

ОБЩИЕ СВЕДЕНИЯ 329

*№

Индикаторы

Состояние

Этот индикатор начинает мигать при нажатии на переключатель ука-

1

зателей поворота влево.

3

Этот индикатор загорается при работе системы KTRC.

4

Этот индикатор загорается при включении дальнего света.

5

Этот индикатор загорается при включении нейтральной передачи.

Этот индикатор начинает мигать при нажатии на переключатель ука-

6

зателей поворота вправо.

При выключении зажигания начинает мигать этот индикатор^*1, чем

подтверждается включение системы иммобилайзера. Через 24 часа

9

мигание красного предупредительного индикатора или индикато-

ра иммобилайзера прекращается. Однако система иммобилайзера

остается в рабочем состоянии.

ОБЩИЕ СВЕДЕНИЯ 331

Спидометр и тахометр

См.

«Настройка единиц измерения»

в разделе «Настройки дисплея».

Тахометр

На тахометре отображается частота вра-

щения двигателя в оборотах в минуту (об/

мин).

УВЕДОМЛЕНИЕ

Работа двигателя с частотой враще-

ния «красной зоны» недопустима, так

как при работе в «красной зоне» двига-

тель перегружен и это может привести

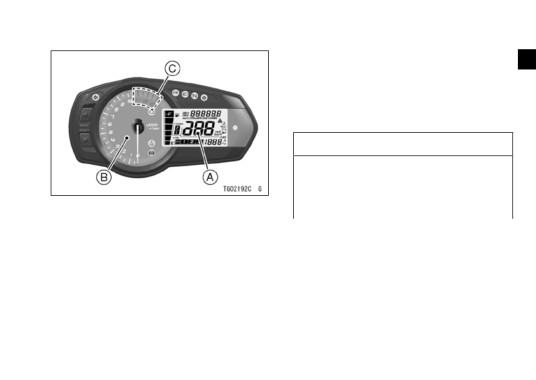

A. Спидометр

к серьезному повреждению двигателя.

B. Тахометр

C. Красная зона

При включении зажигания стрелка тахо-

метра, для проверки его работы, момен-

Спидометр

тально перемещается с нулевого деления

В качестве единиц измерения цифрово-

шкалы до конечного значения диапазона

го спидометра могут быть выбраны км/ч

тахометра и возвращается на нулевое де-

или мили в час.

ление. Если тахометр не работает долж-

Настройка единиц измерения может

ным образом, проверьте его у официаль-

быть изменена в соответствии с местными

ного дилера Kawasaki.

правовыми нормами. Перед поездкой удо-

стоверьтесь, что единицы измерения (км/ч

или мили в час) настроены корректно.

332 ОБЩИЕ СВЕДЕНИЯ

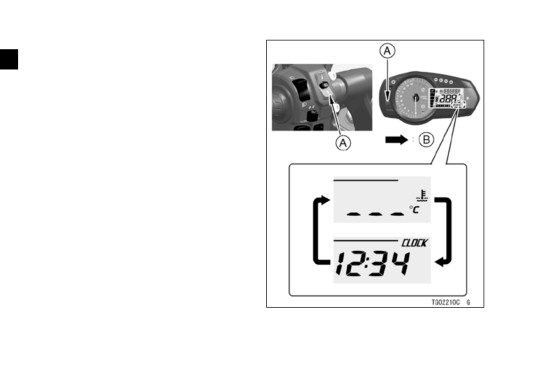

Указатель температуры

охлаждающей жидкости и часы

На этом измерительном приборе отобра-

жается температура охлаждающей жидко-

сти или часы.

● Нажмите кнопку RESET (сброс) для вы-

бора режима дисплея. Режимы дисплея

могут изменяется в следующем порядке.

ПРИМЕЧАНИЕ

○ Требуемый режим дисплея можно также

выбрать с помощью многофункциональ-

ной кнопки на левой ручке руля.

A. Нижняя кнопка или кнопка RESET

(сброс)

B. Изменения при нажатии нижней

кнопки или кнопки RESET (сброс)

ОБЩИЕ СВЕДЕНИЯ 333

ПРИМЕЧАНИЕ

○ Указатель температуры охлаждающей

жидкости и часы не могут быть пере-

ключены в процессе настройки часов.

Указатель температуры охлаждающей

Если температура охлаждающей жид-

жидкости

кости выше 115 °C (239 °F) и ниже 120 °C

На этом приборе отображается темпера-

(248 °F), начинает мигать текущее число-

тура охлаждающей жидкости двигателя.

вое значение температуры охлаждающей

жидкости и высвечиваются предупреди-

тельный индикатор или индикатор иммо-

билайзера и предупредительный символ

температуры охлаждающей жидкости. Это

предупреждает водителя, что температура

охлаждающей жидкости высокая.

A. Указатель температуры охлаждаю-

щей жидкости

Если температура охлаждающей жидко-

сти ниже 40 °C (104 °F), на дисплее отобра-

жается «- - -».

334 ОБЩИЕ СВЕДЕНИЯ

гателя до приемлемой температуры). Если

количество охлаждающей жидкости недо-

статочное, необходимо добавить жидкость

в компенсационный бачок. Если уровень

охлаждающей жидкости в норме, необ-

ходимо проверить систему охлаждения

у официального дилера Kawasaki.

УВЕДОМЛЕНИЕ

Необходимо остановить двигатель,

если для температуры охлаждающей

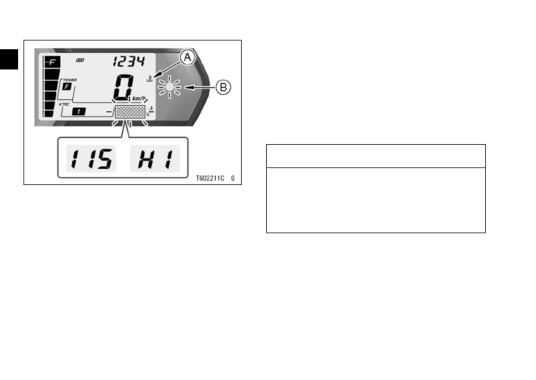

A. Предупредительный индикатор тем-

жидкости отображается

«HI». Дли-

пературы охлаждающей жидкости

тельная работа перегретого двигателя

B. Предупредительный индикатор и ин-

может привести к его повреждению.

дикатор иммобилайзера (красный)

Если температура охлаждающей жидко-

ПРИМЕЧАНИЕ

сти достигает уровня 120 °C (248 °F) или

○ Часы автоматически переключается

выше, отображается и начинает мигать

на отображение температуры охлаж-

символ «HI». Также загораются предупре-

дающей жидкости, если она становится

дительный индикатор или индикатор им-

выше 115 °C (239 °F).

мобилайзера и предупредительный сим-

○ После отключения и повторного под-

вол температуры охлаждающей жидкости.

ключения аккумуляторной батареи на

Остановите двигатель и проверьте уровень

приборной панели по умолчанию ото-

охлаждающей жидкости в компенсацион-

бражается температура охлаждающей

ном бачке (только после охлаждения дви-

жидкости.

ОБЩИЕ СВЕДЕНИЯ 335

Часы

ПРИМЕЧАНИЕ

Процедура настройки часов приводится

○ При отключении аккумуляторной бата-

ниже.

реи показание часов сбрасывается на

● Нажмите кнопку MODE (режим) (режим)

1:00. После подключения аккумулятор-

для выбора счетчика пройденного пути.

ной батареи часы начинают работать

● Нажмите кнопку RESET (сброс) для вы-

снова.

бора часов.

● Нажмите и удерживайте кнопку RESET

(сброс), пока не начнут мигать час и ми-

Настройки дисплея

нуты.

Кнопки измерительного прибора и мно-

гофункциональная кнопка Кнопки измери-

тельного прибора и многофункциональная

кнопка на левой ручке руля используются

для отображения на многофункциональ-

ном измерительном приборе различных

функций.

ПРЕДУПРЕЖДЕНИЕ

● Нажмите кнопку RESET (сброс) для вы-

бора цифр часа или минут.

В целях собственной безопасности,

● Нажмите кнопку MODE (режим) для уста-

не производите никаких манипуляций

новки часа или минут.

с кнопками во время поездки на мото-

● Для завершения настройки нажмите

цикле.

кнопку MODE (режим), когда одновре-

менно мигают цифры часа и минут.
