294 ОБЩИЕ СВЕДЕНИЯ

стемы иммобилайзера (

) прекращает

ПРИМЕЧАНИЕ

мигать, если система функционирует долж-

○ Режим мигания красного предупреди-

ным образом.

тельного индикатора может быть

Если красный предупредительный ин-

установлен на ВКЛЮЧЕНО или ВЫ-

дикаторный сигнал и предупредительный

КЛЮЧЕНО. Для выключения предупре-

символ продолжают высвечиваться или

дительного индикаторного сигнала

мигать, необходимо проверить систему

одновременно нажмите и удерживайте

иммобилайзера у официального дилера

кнопки MODE (режим) и RESET (сброс)

Kawasaki.

измерительного прибора больше 2 се-

При выключении зажигания начинает

кунд (в течение двадцати секунд после

мигать красный предупредительный инди-

выключения зажигания).

каторный сигнал, подтверждая включение

○ Если аккумуляторная батарея подклю-

системы иммобилайзера. Через 24 часа

чена (после отключения), по умолчанию

мигание красного предупредительного ин-

используется режим мигания красного

дикатора прекращается, однако система

предупредительного индикатора.

иммобилайзера остается функциональной.

○ Если напряжение батареи низкое (ниже

Начинает мигать красный предупредитель-

12 В), мигание красного предупредитель-

ный индикаторный сигнал, если использу-

ного индикаторного сигнала автомати-

ется закодированный ненадлежащим об-

чески прекращается, чтобы избежать

разом ключ, или если имеет место любая

чрезмерного разряда аккумуляторной

проблема коммуникации между антенной

батареи.

и ключом. Однако, когда используется

должным образом закодированный ключ

и коммуникация не нарушена, красный

предупредительный индикаторный сигнал

не мигает.

ОБЩИЕ СВЕДЕНИЯ 295

Предупредительный символ давления

УВЕДОМЛЕНИЕ

масла

:

Красный предупредительный инди-

Не допускайте работы двигателя, если

каторный сигнал и предупредительный сим-

отображен предупредительный символ

вол давления масла (

) высвечивают-

высокой температуры охлаждающей

ся при опасно низком давлении масла или

жидкости. Длительная работа перегре-

при включении зажигания с остановленным

того двигателя может привести к его

двигателем, и выключаются, когда давле-

повреждению.

ние масла становится достаточно высоким.

Более подробная информации о моторном

Предупреждающий символ низкого уров-

масле приводится в главе ТЕХНИЧЕСКОЕ

ня заряда аккумуляторной батареи

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА.

:

Загорается красный предупреди-

тельный индикаторный сигнал и отобра-

Предупредительный символ температу-

жается предупреждающий символ уровня

ры охлаждающей жидкости

заряда аккумуляторной батареи (

),

:

Загорается предупредительный

индикаторный сигнал и отображается

если напряжение аккумуляторной батареи

предупредительный символ высокой тем-

ниже 11,0 В или выше 16,0 В. В этом случае

пературы охлаждающей жидкости, если

необходимо проверить напряжение аккуму-

при работающем двигателе температура

ляторной батареи у официального дилера

охлаждающей жидкости становится выше

Kawasaki.

115°C (239°F). Если это происходит, оста-

ПРИМЕЧАНИЕ

новите двигатель и проверьте уровень ох-

○ Если все световые индикаторы и ди-

лаждающей жидкости в компенсационном

сплей многофункционального измери-

бачке (только после охлаждения двигателя

тельного прибора отключены, это ука-

до приемлемой температуры). Обратитесь

зывает на недостаточное напряжение

к официальному дилеру Kawasaki для про-

аккумуляторной батареи..

верки системы охлаждения.

ОБЩИЕ СВЕДЕНИЯ 297

Приборная панель (KLX150E)

1. Спидометр

2. Счетчик пройденного пути

298 ОБЩИЕ СВЕДЕНИЯ

Индикаторы

1.

Индикатор указателя поворотов

(зеленый)

2.

Индикатор дальнего света (синий)

3.

Индикатор нейтрали (зеленый)

ОБЩИЕ СВЕДЕНИЯ 299

Поведение индикаторов при включении

зажигания

ВКЛ

Индикаторы

□

□

□

■

■

■

ВКЛ: при включении зажигания.

: через несколько секунд.

: при работающем двигателе.

□: включен.

■: выключен.

При включении зажигания все индикато-

ры загораются и затем гаснут, как показано

в приведенной таблице. Если какой-либо

индикатор продолжает гореть, соответ-

ствующую систему необходимо проверить

у официального дилера Kawasaki.

300 ОБЩИЕ СВЕДЕНИЯ

*: Номера в этом столбце соответствуют

Спидометр и счетчик пройденного

ссылочным номерам на странице 298.

пути

Индикаторы

*№

Индика-

Состояние

торы

1

При нажатии на пере-

ключатель сигнала по-

ворота влево или право

начнет мигать индика-

тор.

2

Этот индикатор заго-

рается при включении

дальнего света.

A. Спидометр

3

Этот индикатор заго-

B. Счетчик пройденного пути

рается при включении

нейтральной передачи.

Спидометр

На спидометре отображается скорость

транспортного средства.

Счетчик пройденного пути

Счетчиком пройденного пути показывает

полное расстояние в километрах, которое

проехало транспортное средство. Изме-

302 ОБЩИЕ СВЕДЕНИЯ

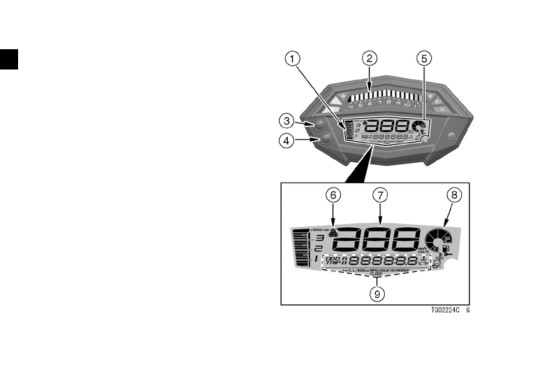

Приборная панель (ZR1000F/G)

1.

Тахометр [до 4000 об/мин]

2.

Тахометр [больше 4000 об/мин]

3.

Верхняя кнопка

4.

Нижняя кнопка

5.

Многофункциональный измеритель-

ный прибор

6.

Индикатор экономичного режима во-

ждения

7.

Спидометр

8.

Указатель уровня топлива в баке

9.

Многофункциональный дисплей

- Счетчик пройденного пути

- Счетчик суточного пробега A/B

- Текущий и средний расход топлива

и запас хода

- Указатель температуры охлаждаю-

щей жидкости

- Часы

При включении зажигания на несколько

секунд отображаются все функции ЖКИ,

затем многофункциональный измеритель-

ный прибор переходит в рабочий режим.

ОБЩИЕ СВЕДЕНИЯ 303

Индикаторы

1.

Индикатор ABS (желтый) (модель

с ABS)

2.

Предупредительный индикатор

«проверьте двигатель» (желтый)

3.

Индикатор указателя левого пово-

рота (зеленый)

4.

Индикатор указателя правого по-

ворота (зеленый)

5.

Индикатор дальнего света (синий)

6.

Индикатор нейтрали (зеленый)

7.

Предупредительный индикатор

уровня топлива

8.

Индикатор иммобилайзера

9.

Предупредительный индикатор

температуры охлаждающей жид-

кости

10.

Предупредительный индикатор

и индикатор иммобилайзера

(красный)

11.

Индикатор разрядки батареи

12.

Предупредительный индикатор

низкого давления масла

304 ОБЩИЕ СВЕДЕНИЯ

Поведение индикаторов при включении

зажигания

ВКЛ

Индикаторы

□

□

□

*

□

□

■

□

■

■

■

■

■

ВКЛ: при включении зажигания.

: через несколько секунд.

: при работающем двигателе.

□: включен.

При включении зажигания все индикато-

■: выключен.

ры загораются и затем гаснут, как показано

*:

выключается после на-

в приведенной таблице. Если какой-либо

чала движения мотоцикла.

индикатор продолжает гореть, соответ-

ствующую систему необходимо проверить

у официального дилера Kawasaki.

ОБЩИЕ СВЕДЕНИЯ 305

Если предупредительный индикатор горит или мигает

При отображении предупредительных индикаторов вероятно наличии неисправностей

в системах транспортного средства.

Необходимо остановить транспортное средство в безопасном месте и выполнить указан-

ные в таблице действия.

*: Номера в этом столбце соответствуют ссылочным номерам на странице 303.

*№

Индикаторы

Состояние

Действия

Неисправное состояние ABS. ABS не работает, но

обычная тормозная система остается полностью

1

ВКЛ^*1

функциональной. Следует обратиться к официаль-

ному дилеру Kawasaki для проверки системы ABS.

Неисправное состояние цифровой системы управ-

ВКЛ

ления впрыском. Следует обратиться к официаль-

ному дилеру Kawasaki для проверки системы.

Если этот индикатор мигает при нажатии кнопки

2

стартера, это указывает на активизацию датчика

опрокидывания транспортного средства и невозмож-

Мигание

ность запуска двигателя. В этом случае для запуска

двигателя необходимо выключить и снова включить

зажигание.

306 ОБЩИЕ СВЕДЕНИЯ

*№

Индикаторы

Состояние

Действия

Когда в баке остается приблизительно 4,1 л (1,1 галлона

США) топлива, на многофункциональном измеритель-

ном приборе начинают мигать самый нижний сегмент

и предупредительный индикатор уровня топлива. В этом

случае необходимо заправиться топливом при первой

Мигание

же возможности. Если транспортное средство опирается

на боковой упор, указателем уровня топлива может ука-

7

зываться неверное количество топлива в баке. В этом

случае для проверки уровня топлива следует установить

транспортное средство в вертикальное положение.

Неисправное состояние системы предупреждения о

Мигание

низком уровне топлива в баке. Необходимо обратиться

(всех сег-

к официальному дилеру Kawasaki для проверки системы

ментов)

предупреждения о низком уровне топлива в баке.

Неисправное состояние системы иммобилайзера. Эти

индикаторы мигают в случае использования ключа с не-

10

Мигание

соответствующим кодом или при отсутствии связи между

8

антенной и ключом. Следует обратиться к официальному

дилеру Kawasaki для проверки системы иммобилайзера.

Эти индикаторы загораются при повышении температу-

ры охлаждающей жидкости до уровня 115 °C (239 °F).

10

ВКЛ

Более подробная информация и инструкции приводятся

9

в «Многофункциональный дисплей» в разделе «Настрой-

ки дисплея».

ОБЩИЕ СВЕДЕНИЯ 307

*№

Индикаторы

Состояние

Действия

Эти индикаторы загораются в случае падения

напряжения аккумуляторной батареи ниже 11,0 В или

превышения 16,0 В. Если они загораются, необходимо

10

зарядить аккумуляторную батарею. Если они

ВКЛ

11

продолжают гореть после зарядки аккумуляторной

батареи, аккумуляторная батарея и (или) система

зарядки должны быть проверены официальным

дилером Kawasaki.

Эти индикаторы загораются при недостаточном

давлении в системе смазки двигателя или в случае

включенного зажигания при остановленном

двигателе. Если эти индикаторы загораются при

10

частоте вращения двигателя выше холостого

ВКЛ

12

хода, следует немедленно остановить двигатель

и проверить уровень масла в картере двигателя.

Пополнить уровень масла, в случае необходимости.

Если уровень масла в норме, необходимо проверить

двигатель у официального дилера Kawasaki.
