Мотоцикл Кавасаки Ninja 300 (ABS). Руководство - часть 7

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 81

Год

Показания одометра (*В) х1000км

см.

Процедура

(*А)

1

6

12

18

24

стр

Вакуумная синхронизация двигателя

-

Топливная система

-

: 1

Топливные магистрали

-

: 5

Уровень охлаждающей жидкости

88

Система охлаждения

-

: 1

Шланги и уплотнения системы

-

охлаждения

: 3

: каждые 36000 км

Тепловой зазор клапанов

-

Система впуска воздуха

-

Работа сцепления (свободный ход,

97

включение, выключение)

Моторное масло и масляный

86

фильтр (*C)

: 1

Давление воздуха в шинах

112

: 1

82 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Год

Показания одометра (*В) х1000км

см.

Процедура

(*А)

1

6

12

18

24

стр

Колеса и шины

113

: 1

Колесные подшипники

-

: 1

Состояние смазки приводной цепи

99

(*C)

: каждые 600км

Провисание приводной цепи (*C)

100

: каждые 1000км

Износ приводной цепи (*C)

-

Износ направляющей приводной

-

цепи

Тормозная система

-

: 1

Уровень тормозной жидкости

: 0,5

104

Тормозная жидкость (перед и зад)

: 2

-

Тормозные магистрали/резиновые

детали главного и рабочего

-

: 4

: каждые 48000 км

тормозных цилиндров

Износ тормозных колодок (*C)

105

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 83

Год

Показания одометра (*В) х1000км

см.

Процедура

(*А)

1

6

12

18

24

стр

Проверка выключателя стоп-сигнала

107

Подвеска

-

: 1

Смазка задней подвески

-

Люфт рулевого управления

-

: 1

Подшипники рулевой колонки

-

: 2

Электрооборудование

: 1

-

Свечи зажигания

-

Детали ходовой части

: 1

-

Состояние крепежных соединений

-

84 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Моторное масло

Проверка уровня масла

●●

Если двигатель холодный, запустите его и

дайте прогреться до рабочей температуры.

●●

Если мотоцикл только что эксплуатировал-

ся, подождите несколько минут, пока масло

не стечет.

ПРИМЕЧАНИЕ

Резкое увеличение оборотов двигателя,

пока масло не смазало каждую деталь

двигателя после слива может привести к

A. Смотровое окно

поломке силового агрегата.

B. Крышка заливной горловины

C. Верхняя отметка

●●

Проверьте уровень масла через смотровое

D. Нижняя отметка

окно. Мотоцикл должен стоять ровно, уро-

вень масла должен быть между верхней и

●●

Если уровень масла выше верхней отметки,

нижней отметками смотрового окна.

удалите излишки через заливную горловину

при помощи шприца либо груши.

●●

Если уровень масла недостаточен, долейте

масла того же типа и производителя, кото-

рое уже залито в двигатель.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 85

Замена масла и масляного фильтра

●●

Замена масла и масляного фильтра долж-

на производиться авторизованным дилером

Кавасаки.

ПРЕДУПРЕЖДЕНИЕ

Моторное масло является токсичным ве-

ществом. Сдайте отработанное масло в

специализированный пункт приема.

A. Сливной болт

Момент затяжки:

Сливной болт: 19,6 Нм

86 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

ЗАМЕТКА

{{

Не добавляйте каких-либо химических

добавок в моторное масло. Масла, от-

вечающие вышеописанным стандартам

полностью соответствуют требовани-

ям завода-изготовителя транспортного

средства и обеспечивают достаточные

смазывающие свойства для двигателя и

сцепления.

Объем моторного масла:

Емкость:

A. Масляный фильтр

2.0 л (без замены фильтра)

2.2 л (с заменой фильтра)

Момент затяжки:

Масляный фильтр: 17,5 Нм

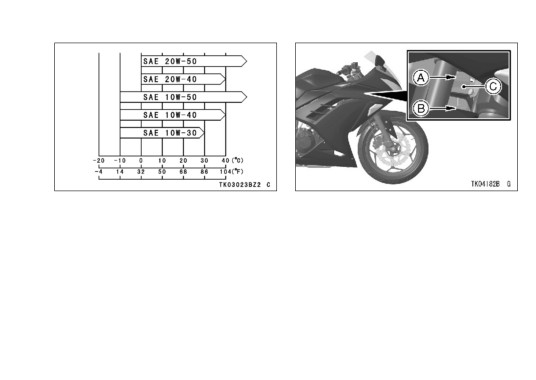

Несмотря на то, что масло вязкости 10W-

40 рекомендуется для большинства погодных

Рекомендованное моторное масло:

условий, может потребоваться смена вязкости

масла в зависимости от атмосферных условий

Тип:

Вашей местности.

API SG, SH, SJ, SL or SM с JASO

MA, MA1 или MA2

Вязкость:

SAE10W-40

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 87

A. F(верхняя) отметка

Охлаждающая жидкость

B. L(нижняя) отметка

Проверка уровня жидкости

C. Расширительный бачок

●●

Уровень жидкости проверяется на мотоци-

кле, стоящем вертикально.

ЗАМЕТКА

●●

Проверьте уровень жидкости в бачке через

{{

Уровень жидкости проверяется на холод-

смотровое окно. Уровень жидкости в бачке

ном моторе (при комнатной, либо атмос-

должен быть между верхней и нижней от-

ферной температуре).

метками.

●●

Если уровень жидкости в бачке недостато-

чен, снимите правую часть облицовки и до-

лейте жидкость до верхней отметки.

88 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Долив охлаждающей жидкости

ПРИМЕЧАНИЕ

●●

Снимите крышку расширительного бачка и

Если жидкость требуется доливать часто,

долейте охлаждающей жидкости до верхней

либо расширительный бачок окажется

(F) отметки.

пустым - возможна утечка жидкости в

системе. Обратитесь к авторизованному

дилеру Кавасаки для проверки.

●●

Установите крышку на место.

Замена охлаждающей жидкости

Обратитесь к авторизованному дилеру Ка-

васаки для замены.

A. Крышка расширительного бачка

ЗАМЕТКА

{{

В экстренном случае допускается добав-

ление воды в систему охлаждения, однако

при первой же возможности необходимо до-

вести пропорцию раствора до нормальной.

90 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

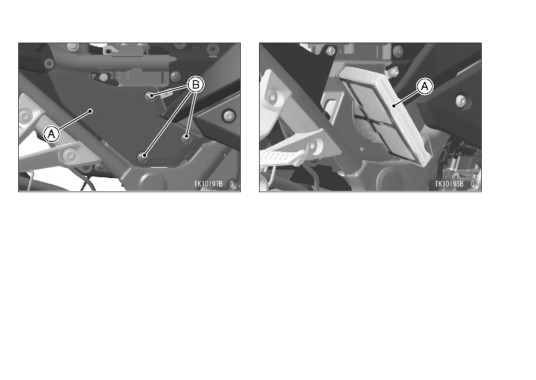

A. Крышка воздушного фильтра

А. Фильтрующий элемент

B. Крепежные винты

●●

Извлеките фильтрующий элемент из рамы.

●●

Вытащите фильтрующий элемент из корпуса.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 91

ПРЕДУПРЕЖДЕНИЕ

В случае попадания пыли и грязи в дрос-

сельные заслонки, они могут заклинить,

что приведет к аварии. Не допускайте по-

падания грязи в корпус дроссельных за-

слонок.

ПРИМЕЧАНИЕ

Попадание грязи и пыли в двигатель при-

водит к его повышенному износу.

A. Фильтрующий элемент

B. Рама

●●

Установка фильтра производится в порядке,

●●

Закройте впускной тракт чистым полотен-

обратном снятию.

цем или ветошью, во избежание попадания

пыли и грязи в дроссельные заслонки.

●●

Проверьте фильтрующий элемент на на-

личие повреждений. Если какая-либо его

часть повреждена, замените фильтрующий

элемент.
