Мотоцикл Кавасаки Versys. Руководство - часть 8

114 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Приводная цепь

Проверка натяжения цепи

Смазка и натяжение приводной цепи долж-

●●

Установите мотоцикл на боковой упор.

ны проверяться каждый день перед эксплуа-

●●

Прокрутите заднее колесо так, чтобы найти

тацией и в соответствии с таблицей периоди-

точку, в которой нижняя ветвь цепи имеет

ческого обслуживания для предотвращения

максимальное натяжение и проверьте его,

ускоренного износа. В случае чрезмерного

оттягивая цепь вверх и вниз в середине вет-

износа либо неправильной регулировки цепи

ви, между ведущей и ведомой звездами.

(перетянута, либо недотянута), она может со-

скочить со звездочки либо порваться.

ПРЕДУПРЕЖДЕНИЕ

Порвавшаяся цепь может заблокировать

заднее колесо, что, в свою очередь, при-

ведет к повреждению мотоцикла. Прове-

ряйте состояние и натяжение цепи перед

каждой поездкой.

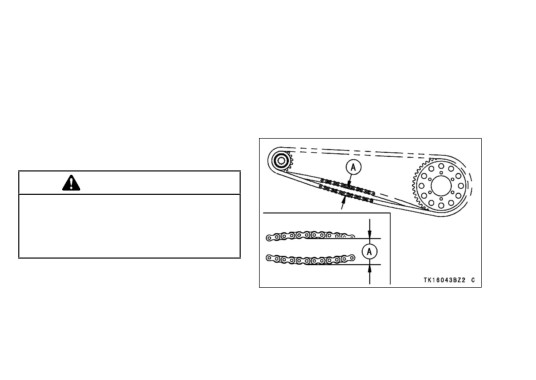

A. Натяжение цепи

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 115

●●

Если приводная цепь слишком растянута,

Регулировка цепи

либо наоборот, натянута слишком сильно -

●●

Извлеките стопорный шплинт и ослабьте

отрегулируйте ее.

гайку задней оси.

●●

Ослабьте контргайки левого и правого регу-

Натяжение приводной цепи

лятора цепи.

25 ~ 35 мм

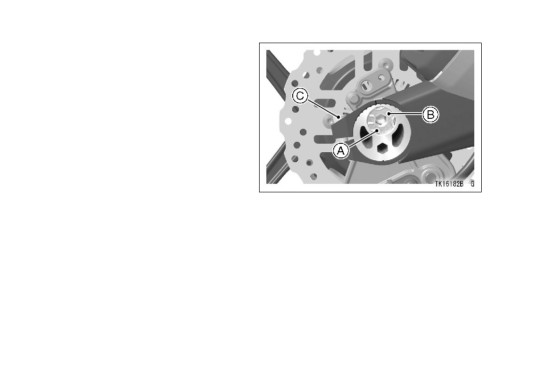

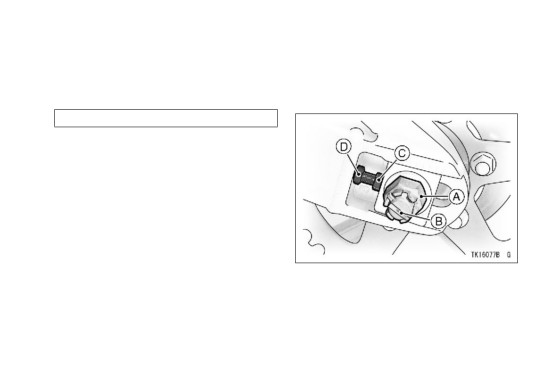

A. Гайка задней оси

B. Стопорный шплинт

C. Регулятор

D. Контргайка

116 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

●●

Если цепь ослаблена, выкрутите левый и

правый регулировочные болты на равное

количество оборотов.

●●

Если цепь перетянута, закрутите левый и

правый регулировочные болты на равное

количество оборотов.

●●

Поворачивайте левый и правый регулиро-

вочные болты на равное количество обо-

ротов, пока провисание цепи не достигнет

требуемого. Для облегчения выравнивания

цепи и колеса, на регуляторах цепи есть

метки, которые надо совмещать с соответ-

ствующими метками на обеих сторонах ма-

A.

Отметки

ятника.

B.

Метка

C.

Индикатор

D.

Регулятор

E.

Контргайка

ЗАМЕТКА

{{

Положение колеса можно проверить при

помощи прямой поверхности, либо струны,

натянутой между колесами.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 117

●●

Прокрутите колесо и измерьте провисание

ПРЕДУПРЕЖДЕНИЕ

цепи в самом натянутом положении еще

Неправильная установка колеса может

раз. Проведите регулировку заново, если

привести к неравномерному износу цепи

требуется.

и задней шины, а также к ухудшению

●●

Установите новый контровочный шплинт в

управляемости мотоцикла. Скорректи-

гайку оси колеса и загните его концы.

руйте положение колеса, используя метки

на маятнике и измерив расстояние между

центром оси и метками маятника.

●●

Затяните обе контргайки натяжителей цепи.

●●

Затяните гайку оси колеса регламентиро-

ванным моментом.

Момент затяжки

Гайка оси колеса:

108 Нм

ЗАМЕТКА

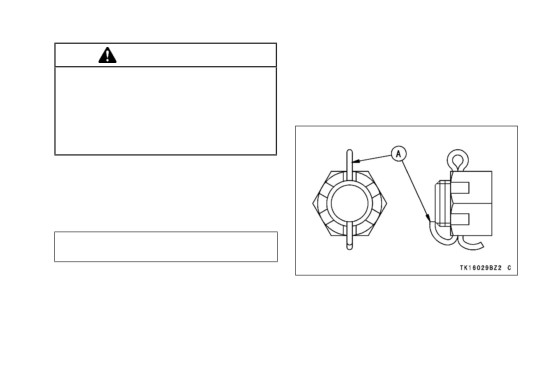

A. Контровочный шплинт

{{

Если динамометрический ключ недосту-

пен, обратитесь к авторизованному диле-

ру Кавасаки для проведения этой операции.

118 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

ЗАМЕТКА

ПРЕДУПРЕЖДЕНИЕ

{{

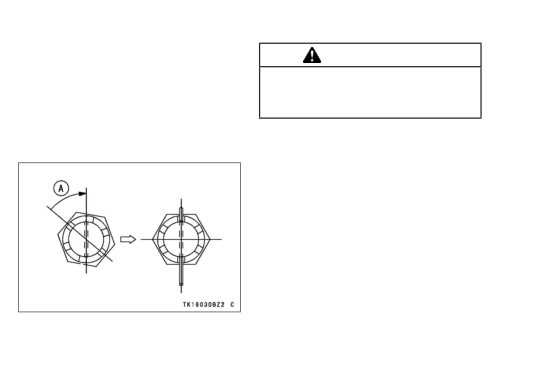

Если прорези в корончатой гайке не со-

впадают с прорезью для шплинта на оси,

Ослабленная гайка оси заднего колеса

доверните гайку по часовой стрелке до

может привести к аварии. Затяните гайку

следующей прорези.

регламентированным моментом и устано-

{{

Прорези расположены под углом 30 граду-

вите новый контровочный шплинт.

сов друг к другу.

{{

Ослабьте и снова затяните зайку так,

●●

Проверьте задний тормоз (смотрите раздел

чтобы прорези для шплинта совпали.

«Тормоза»).

A. Поворот по часовой стрелке

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 119

Проверка износа

●●

Натяните цепь, используя натяжители, либо

●●

Открутите болты, чтобы снять защиту цепи.

повесив на цепь груз в 10 кг.

●●

Измерьте длину 20 звеньев цепи от центра

первого звена до центра 21 звена. Посколь-

ку цепь изнашивается неравномерно, прове-

дите измерения в нескольких местах.

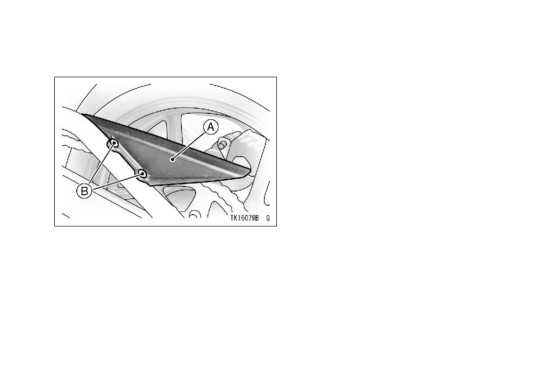

A. Защита цепи

B. Болты

120 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

●●

Если длина превышает сервисный лимит -

ПРЕДУПРЕЖДЕНИЕ

замените цепь.

Для безопасности используйте замкну-

тую цепь стандартного типа. Для ее уста-

новки обратитесь к авторизованному ди-

леру Кавасаки.

●●

Прокрутите заднее колесо и проверьте зве-

нья цепи на наличии повреждений роликов,

звеньев и штифтов.

●●

Также необходимо проверить зубья веду-

щей и ведомой звезд на наличие износа

либо повреждений зубьев.

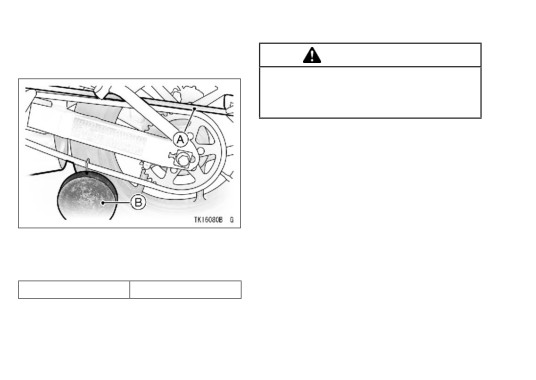

A. Замер

B. Вес

Длина 20 звеньев приводной цепи

Сервисный лимит:

319 мм

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 121

ЗАМЕТКА

Смазка

{{

Износ звезд показан с преувеличением для

Смазку цепи необходимо проводить после

наглядности. Для получения подробной ин-

езды под дождем либо по мокрым дорогам,

формации по сервисным лимитам обрати-

либо когда смазка на цепи высыхает. Для

тесь к руководству по ремонту.

смазки цепи рекомендуется использовать спе-

циальные средства, доступные в продаже.

A. Хороший зуб

B. Изношенный зуб

C. Поврежденный зуб

●●

В случае наличия износа либо повреждений

звезд, обратитесь к авторизованному диле-

ру Кавасаки для проведения замены.

122 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

●●

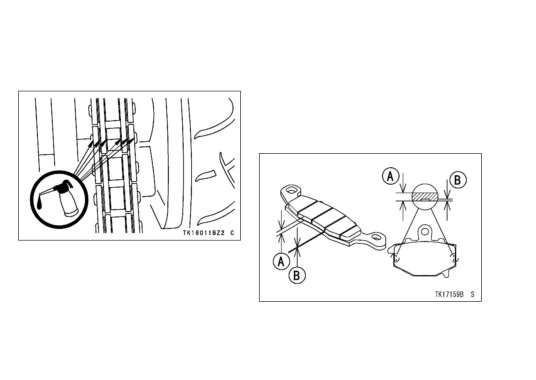

Нанесите смазку на ролики так, чтобы она

Тормоза

проникла внутрь роликов. Излишки масла

Проверка износа тормозных колодок

протрите ветошью.

Проверьте тормозные колодки переднего

дискового тормоза на наличие износа. Тол-

щина накладок должна быть не меньше 1 мм.

Если толщина меньше - замените колодки. За-

мена должна производиться авторизованным

дилером Кавасаки.

●●

Если цепь сильно загрязнена, используйте

для ее очистки дизельное топливо, керосин

либо специальные средства, доступные в

продаже.

A. Толщина накладок

B.

1мм

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 123

Тормозная жидкость

Проверка уровня тормозной жидкости

Уровень тормозной жидкости необходимо

●●

Установите бачок тормозной жидкости вер-

проверять и заменять в соответствии с табли-

тикально. Уровень тормозной жидкости дол-

цей периодического обслуживания. Тормозную

жен находиться выше нижней отметки.

жидкость также необходимо заменить в случае

если она загрязнена водой либо грязью.

Требования к жидкости

Допускается использование тормозной жид-

кости DOT4 из закрытой емкости.

ПРИМЕЧАНИЕ

Не проливайте тормозную жидкость на

окрашенные поверхности. Не допускает-

ся использование жидкости из открытой

емкости, либо из емкости, которая была

распечатана длительное время назад.

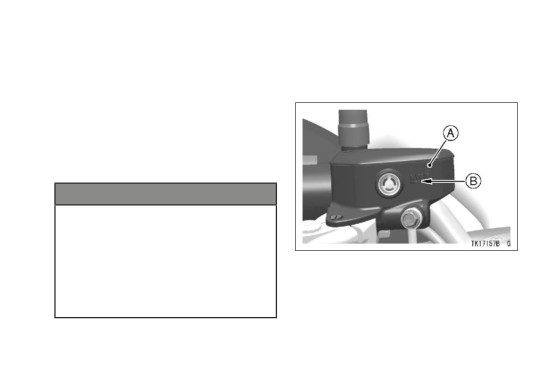

A. Передний бачок тормозной жидкости

Проверьте соединения тормозной маги-

B. Нижняя отметка

страли на наличие подтеканий. Проверь-

те тормозную магистраль на наличие по-

вреждений.

124 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

●●

Если уровень жидкости ниже минимальной

отметки - проверьте тормозную магистраль

на наличие подтеканий. Долейте жидкости

до верхней отметки. Внутри резервуара на-

ходится специальная отметка, указываю-

щая верхний уровень жидкости.

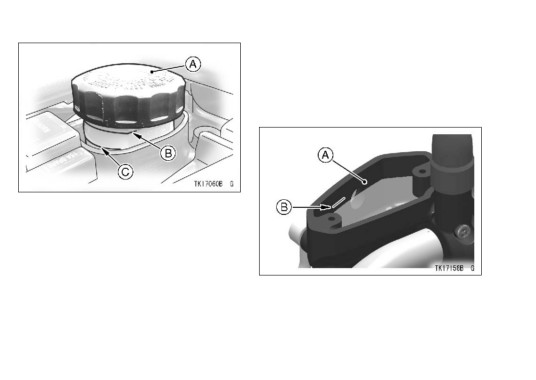

A. Задний бачок тормозной жидкости

B. Верхняя отметка

С. Нижняя отметка

A. Передний бачок тормозной жидкости

B. Верхняя отметка

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 125

ЗАМЕТКА

ПРЕДУПРЕЖДЕНИЕ

{{

При замене жидкости заверните крышку

Не допускается смешивание различных

бачка так, чтобы чувствовалось легкое

типов тормозной жидкости и жидкости

сопротивление, это означает, что крыш-

различных производителей. Это может

ка установлена на свое место на бачке. За-

снизить эффективность работы тормо-

тем, придерживая бачок рукой, доверните

зов. В случае замены тормозной жид-

крышку на 1/6 оборота.

кости на жидкость другого типа необ-

ходимо полностью осушить тормозную

магистраль. Также это необходимо де-

лать, если тип и производитель тормоз-

ной жидкости неизвестен.

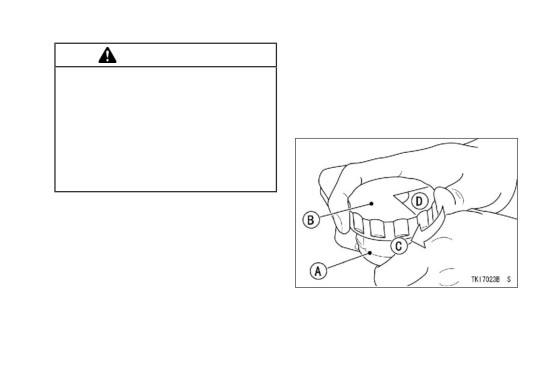

A. Бачок

B. Крышка

C. По часовой стрелке

D.

1/6 оборота

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 127

Проверка

●●

Поверните ключ в замке зажигания в поло-

жение «ON».

●●

Стоп-сигнал должен включиться при нажа-

тии на рычаг переднего тормоза.

●●

Если он не включился, обратитесь к автори-

зованному дилеру Кавасаки для проверки.

●●

Проверьте работу заднего выключателя

стоп-сигнала, нажимая на педаль заднего

тормоза. Стоп-сигнал должен включаться

при нажатии на педаль.

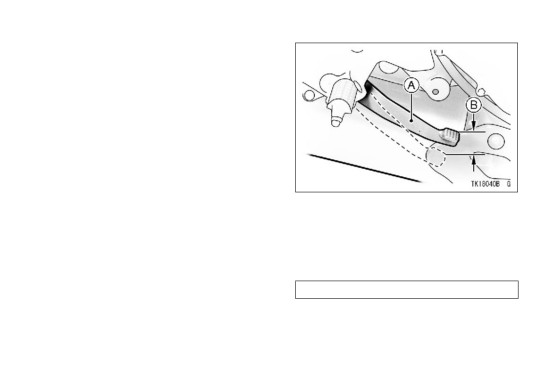

A. Педаль тормоза

B. Расстояние нажатия = 10 мм

●●

Если стоп-сигнал не включается, отрегули-

руйте его.

Расстояние нажатия педали тормоза:

10 мм

128 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Регулировка

●●

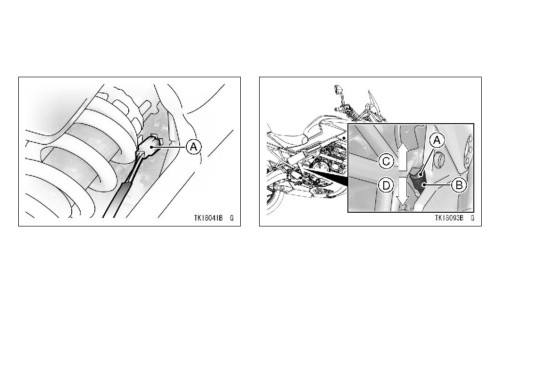

Для регулировки датчика, сдвиньте его вверх

●●

Отсоедините разъем.

или вниз, поворачивая корпус датчика.

A. Разъем

A. Задний датчик тормоза

B. Регулировочная гайка

C. Включается раньше

D. Включается позже
