10 ХАРАКТЕРИСТИКИ
ХАРАКТЕРИСТИКИ
ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Максимальная мощность
47.0 кВ (64 л.с.) @8 000 об/мин
Максимальный крутящий момент
61 Нм @6 800 об/мин
Минимальный радиус разворота
2.7 м
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина:
2 125 мм
Ширина:
840 мм
Общая высота/верхнее положение 1 330 мм
База:
1 415 мм
Дорожный просвет:
180 мм
Сухая масса:
KLE650C
206 кг
KLE650D
209 кг
ДВИГАТЕЛЬ
Тип:
DOHC, двухцилиндровый, четырехтактный,
водяного охлаждения
Объем:
649 cm³
Диаметр цилиндра × ход поршня:
83.0 × 60.0 мм
Степень сжатия:
10.6:1
Система запуска:
электростартер
Нумерация цилиндров:
слева направо, 1-2
ХАРАКТЕРИСТИКИ 11
Порядок работы цилиндров:
1-2
Топливная система:
FI (впрыск топлива)
Система зажигания:
батарея + катушка (транзисторное зажигание)
Опережение зажигания:
(электронное опережение)
10° BTDC @1 300 об/мин ~ 33° BTDC @5 000 об/мин
Свечи зажигания:
NGK CR9EIA-9
Система смазки:
под давлением (полу-сухой картер)
Моторное масло:
Тип
API SG, SH, SJ, SL или SM с JASO MA, MA1 или MA2
Вязкость:
SAE 10W-40
Объем масла:
2.4 л
Объем охлаждающей жидкости:
1.2 л
ТРАНСМИССИЯ
Тип:
6-скоростная
Сцепление:
многодисковое, в масляной ванне
Привод:
цепь
Первичное передаточное число:
2.095 (83/51)
Главное передаточное число:
3.067 (41/15)
Общее передаточное число:
5.473 на высшей передаче
12 ХАРАКТЕРИСТИКИ
Передаточные числа:
1 передача
2.438 (39/16)
2 передача
1.714 (36/21)
3 передача
1.333 (32/24)
4 передача
1.111 (30/27)
5 передача
0.966 (28/29)
6 передача
0.852 (23/27)
РАМА
Угол наклона рулевой колонки:
25°
Вылет
108 мм
Размер шин:
Перед:
120/70ZR17 M/C (58 W)
Зад:
160/60ZR17 M/C (69 W)
Размер обода:
Перед:
17 × 3.50
Зад:
17 × 4.50
Объем топливного бака:
19 л
ХАРАКТЕРИСТИКИ 13
ЭЛЕКТРООБОРУДОВАНИЕ
Батарея:
12 В 10 Ач
Фара головного света:
Дальний свет:
12 В 55 Вт
Ближний свет:
12 В 55 Вт
Габаритный огонь/стоп-сигнал:
Светодиоды
В случае, если даже один из светодиодов в габаритном огне/стоп-сигнале не загорается, обрати-
тесь к авторизованному дилеру Кавасаки.
Характеристики могут изменяться без дополнительного уведомления.
14 РАСПОЛОЖЕНИЕ АГРЕГАТОВ

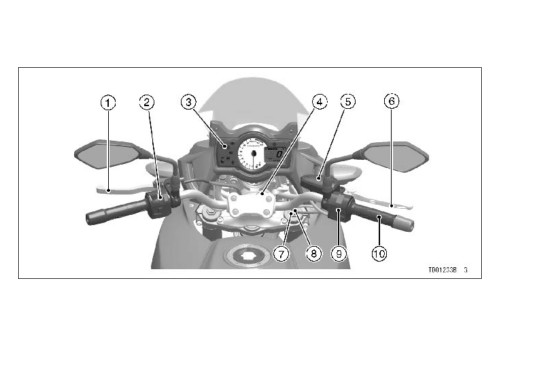

РАСПОЛОЖЕНИЕ АГРЕГАТОВ
1.
Рычаг сцепления
6.
Рычаг переднего тормоза
2.
Левый блок рулевых переключателей
7.
Регулятор преднатяга пружин (передняя вилка)
3.
Приборная панель
8.
Регулятор отбоя пружин (передняя вилка)
4.
Замок зажигания/замок рулевой колонки
9.
Правый блок рулевых переключателей
5.
Бачок тормозной жидкости (передний тормоз)
10. Рукоятка акселератора

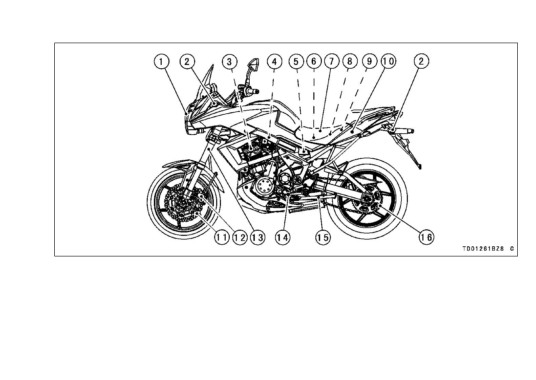

РАСПОЛОЖЕНИЕ АГРЕГАТОВ 15
1.
Фара головного света
7.
Сиденье
12. Тормозной суппорт
2.
Указатели поворотов
8.
Замок для мотошлема
13. Передняя вилка
3.
Свечи зажигания
9.
Набор инструмента/багаж-
14. Педаль переключения
4.
Воздушный фильтр
ная емкость
передач
5.
Главный предохранитель
10. Замок сиденья
15. Боковой упор
6.
Батарея
11. Тормозной диск
16. Приводная цепь

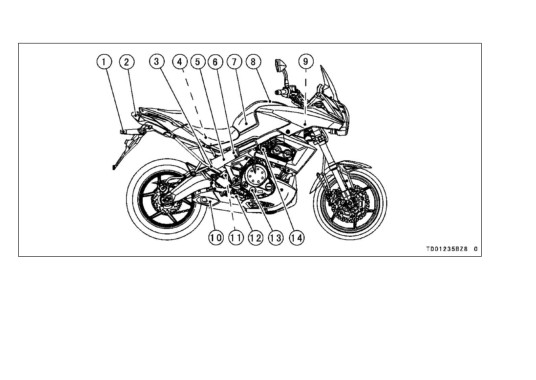

16 РАСПОЛОЖЕНИЕ АГРЕГАТОВ
1.
Подсветка номерного знака
7.
Топливный бак
2.
Габаритный огонь/стоп-сигнал
8.
Крышка топливного бака
3.
Регулятор демпфирования отбоя
9.
Расширительный бачок охлаждающей жидкости
(задний амортизатор)
10. Глушитель
4.
Бачок тормозной жидкости (задний тормоз)
11. Выключатель стоп-сигнала
5.
Задний амортизатор
12. Педаль заднего тормоза
6.
Регулятор преднатяга пружины
13. Смотровое окно уровня масла
(задний амортизатор)
14. Винт регулировки оборотов холостого хода
ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА 17
ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА
ЗАМЕТКА
ПРЕДУПРЕЖДЕНИЕ
{{
Оригинальные запчасти и аксессуары Ка-
Неправильная загрузка, установка или
васаки были специально разработаны для
использование дополнительных аксес-
мотоциклов Кавасаки. Рекомендуется ис-
суаров, изменение узлов транспортного
пользовать только оригинальные компо-
средства могут привести к небезопасной
ненты и аксессуары.
эксплуатации. Перед использованием
убедитесь, что транспортное средство не
Поскольку мотоцикл очень чувствителен к
перегружено и вы следовали указаниям
повышению нагрузки и распределению груза,
инструкции по эксплуатации.
необходимо следовать приведенным ниже
указаниям.
Компания Кавасаки не несет ответствен-
ности за какие-либо детали сторонних про-
изводителей, за исключением оригинальных
запасных частей и аксессуаров Кавасаки. В
некоторых случаях неправильная установка
аксессуаров или изменение узлов транспорт-
ного средства приведет к лишению гарантии.
При выборе и использовании аксессуаров,
а также при загрузке и использовании транс-
портного средства Вы несете персональную
ответственность за собственную безопасность
и безопасность окружающих Вас людей.
18 ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА
1.
Пассажир должен иметь представление об
5.
Не перевозите тяжелые либо объемные
управлении мотоциклом. Пассажир может
грузы на багажнике мотоцикла. Он спро-
повлиять на управляемость мотоцикла при
ектирован для легких, компактных вещей,
прохождении поворотов. Пассажир должен
перегрузка багажника может привести к по-
сидеть неподвижно во время движения мо-
тере управляемости.
тоцикла и не мешать водителю. Не пере-
6.
Не устанавливайте аксессуары либо груз
возите животных на мотоцикле.
на багажник, который может повлиять на
2.
Перед поездкой необходимо проинструк-
управляемость мотоцикла. Убедитесь, что
тировать пассажира о необходимости дер-
при загрузке мотоцикла не закрыты осве-
жать ноги на подножках. Пассажир должен
тительные приборы, не изменился дорож-
держаться руками за специальные рукоят-
ный просвет, способность поворачивать,
ки, либо за водителя. Запрещается пере-
возможность управления и т.п.
возка пассажира, если он не дотягивается
7.
Дополнительный груз, установленный на
до подножек.
руль либо переднее вилку, может повлиять
3.
Багаж необходимо крепить как можно ниже
на управляемость и привести к аварии.
на мотоцикле, для понижения центра тя-
8.
Дополнительные обтекатели, ветровые
жести транспортного средства. Вес багажа
стекла, спинки пассажира и другие круп-
также должен быть равномерно распреде-
ные аксессуары могут повлиять на ста-
лен по обоим сторонам мотоцикла. Избе-
бильность и управляемость мотоцикла не
гайте перевозки багажа, который превыша-
только из-за своего веса, но и из-за воз-
ет по длине отведенное для него место.
действия на них аэродинамических сил во
4.
Багаж должен быть надежно закреплен, во
время движения мотоцикла. Неправильно
избежание смещений во время движения.
спроектированные либо установленные
Проверяйте крепление багажа как можно
аксессуары могут привести к аварии.
чаще на остановках.
ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА 19
9. Данный мотоцикл не проектировался для
установки бокового прицепа, либо для бук-
сировки прицепа и другого транспортного
средства.
Кавасаки не производит боковые при-
цепы и другие подобные аксессуары для
мотоциклов и не несет ответственности
за использование подобных аксессуаров.
Также, использование данных аксессуаров
может привести к снятию транспортного
средства с гарантии.
Максимальная нагрузка
Вес водителя, пассажира, багажа и аксессуа
ров не должен превышать 180 кг.
20 ОСНОВНАЯ ИНФОРМАЦИЯ
ОСНОВНАЯ ИНФОРМАЦИЯ

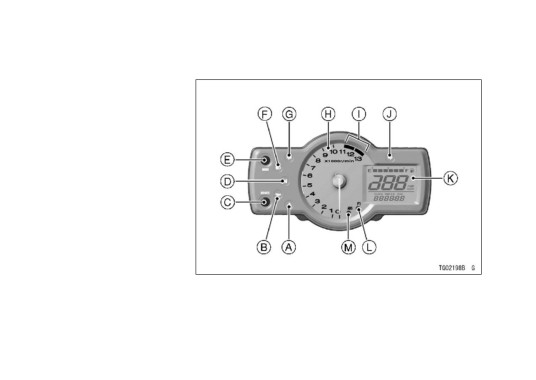

Приборная панель
A.
Контрольная лампа температуры
охлаждающей жидкости
B.
Контрольная лампа давления
масла
C.
Кнопка RESET (Сброс)
D.
Индикатор нейтральной передачи
E.
Кнопка MODE (Режим)
F.
Индикатор дальнего света
G.
Индикатор левого указателя
поворота
H.
Тахометр
I.
Красная зона
J.
Индикатор правого указателя
поворота
K.
Жидкокристаллический дисплей (Спидометр,
часы, одометр, счетчики суточного пробега А
и В, индикатор уровня топлива)
L.
Контрольная лампа системы впрыска
топлива (FI)
M.
Индикатор системы AБС (только на моделях
с АБС)
ОСНОВНАЯ ИНФОРМАЦИЯ 21
Тахометр
ПРИМЕЧАНИЕ
Тахометр показывает количество оборотов
Не допускается длительная работа дви-
коленвала двигателя в минуту. На правой сто-
гателя на оборотах, превышающих мак-
роне панели тахометра расположен участок,
называемый «красной зоной». Обороты дви-
симальные (в красной зоне). Это может
привести к повреждению двигателя.
гателя в красной зоне находятся выше реко-
мендованных максимальных оборотов и выше
оборотов эффективной производительности.
Жидкокристаллический дисплей
При повороте ключа зажигания в положение
Жидкокристаллический дисплей
(Спидо-
«ON», стрелка тахометра поворачивается до
метр, часы, одометр, счетчики суточного про-
максимальных значений и обратно для прове-
бега А и В, индикатор уровня топлива) рас-
дения самодиагностики. Если стрелка тахоме-
положен справа от тахометра. Нажимая на
тра не проходит самодиагностику, обратитесь
кнопку «Режим», можно вывести на экран по-
к авторизованному дилеру Кавасаки.
казания часов, одометра и счетчиков суточно-
го пробега А/В. При повороте ключа зажигания
в положение «ON» все сегменты жидкокри-
сталлического дисплея включаются на 3 се-
кунды, после чего приборная панель начинает
работать в штатном режиме.
22 ОСНОВНАЯ ИНФОРМАЦИЯ

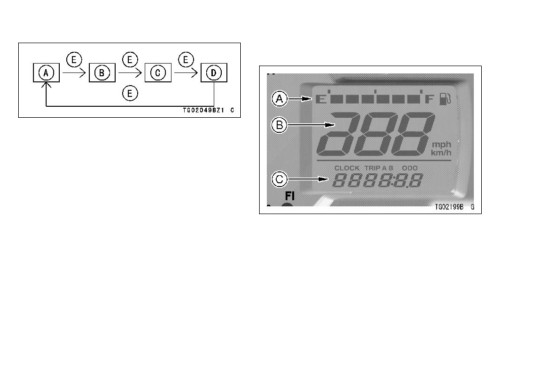

Цифровая панель
A. Часы
B. Одометр
C. Счетчик суточного пробега A
D. Счетчик суточного пробега B
E. Нажатие кнопки «Режим»
ЗАМЕТКА
{{
Не рекомендуется переключать режимы
отображения приборной панели во время
A. Индикатор уровня топлива
движения. Это может повлиять на без-
B. Спидометр
опасность эксплуатации.
C. Часы, счетчики суточного пробега А/В,
одометр.
ЗАМЕТКА
{{
Не переключайте режимы дисплея во вре-
мя езды. Это может повлиять на безопас-
ность.
ОСНОВНАЯ ИНФОРМАЦИЯ 23

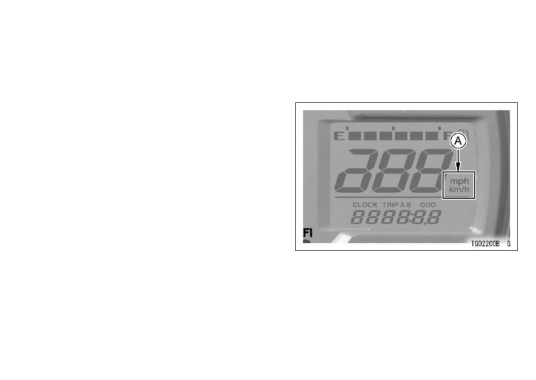

Отображение дисплея одометра может быть
●●
Переключитесь на одометр.
переключено между метрической (км/ч) и им-
●●
Режим отображения миль/ч или км/ч пере-
перской (миль/ч) системой измерений. Перед
ключается при нажатии кнопки СБРОС, од-
началом эксплуатации убедитесь, что прибор-
новременно с нажатой кнопкой РЕЖИМ.
ная панель включена в соответствии с местны-
ми требованиями.
ЗАМЕТКА
{{
Не рекомендуется эксплуатировать мо-
тоцикл с приборной панелью, включенной
в некорректный режим отображения про-
бега (миль/ч или км/ч). Переключите режим
отображения, как описано ниже.
A. Дисплей миль/ч или км/ч.
