8 ХАРАКТЕРИСТИКИ
ХАРАКТЕРИСТИКИ
ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Максимальная мощность
16 кВ (22 л.с.) @7500 об/мин
Максимальный крутящий момент
20.5 Нм @7000 об/мин
Минимальный радиус поворота
2.4 м
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина:
2200 мм
Ширина:
820 мм
Высота:
1205 мм
Колесная база:
1430 мм
Дорожный просвет:
285 мм
Сухая масса:
138 кг
ДВИГАТЕЛЬ
Тип:
DOHC, одноцилиндровый, 4-тактный,
жидкостного охлаждения
Объем:
249 см³
Диаметр цилиндра × ход поршня:
72.0 × 61.2 мм
ХАРАКТЕРИСТИКИ 9
Степень сжатия:
11.0 : 1
Система запуска:
электростартер
Топливная система:
FI (впрыск топлива)
Система зажигания:
CDI
Опережение зажигания:
10° ВМТ @1 300 об/мин ~ 34° ВМТ @ 11 000 об/мин
электронное
Свечи зажигания:
NGK CR8E
Система смазки:
Под давлением (мокрый картер)
Моторное масло:
Тип:
API SG, SH, SJ, SL или SM с JASO MA, MA1 или MA2
Вязкость:
SAE 10W-40
Объем:
1.3 л
Объем охлаждающей жидкости:
1.3 л
ТРАНСМИССИЯ
Тип:
6-скоростная, обратное переключение
Сцепление:
многодисковое, в масляной ванне
Тип привода:
цепной привод
Главное передаточное число
2.800 (84/30)
Передаточное число привода
3.000 (42/14)
Общее передаточное число
8.000 (высшая передача)
10 ХАРАКТЕРИСТИКИ
Передаточные числа
1-ая передача
3.000 (30/10)
2-ая передача
2.000 (30/15)
3-ья передача
1.500 (27/18)
4-ая передача
1.250 (25/20)
5-ая передача
1.050 (21/20)
6-ая передача
0.952 (20/21)
РАМА
Угол наклона рулевой колонки
26.5°
Вылет
105 мм
Размер шин:
Перед
3.00-21 51P
Зад
4.60-18 63P
Размер обода:
Перед
21 × 1.60
Зад
18 × 2.15
Объем топливного бака
7.7 л
ХАРАКТЕРИСТИКИ 11
ЭЛЕКТРООБОРУДОВАНИЕ
Батарея
12В 6Ач
Фара головного света
12 В 60/55 Вт
Габаритный огонь/стоп-сигнал:
12 В 5/21 Вт
Характеристики могут изменяться без дополнительного уведомления и зависеть от страны
импортера.
12 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

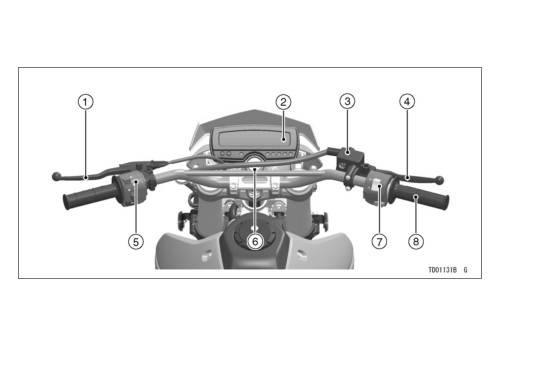

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ
1.
Рычаг сцепления
5.
Левый блок рулевых переключателей
2.
Приборная панель
6.
Замок зажигания/замок рулевой колонки
3.
Расширительный бачок переднего тормоза
7.
Правый блок рулевых переключателей
4.
Рычаг переднего тормоза
8.
Рукоятка акселератора
РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ 13
9.
Передняя вилка

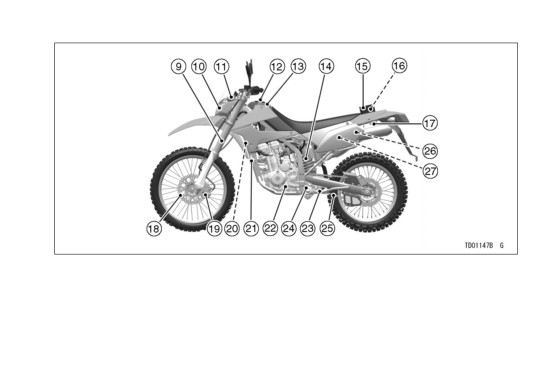

17. Петля для мотошлема
24. Датчик бокового упора
10. Фара головного света
18. Тормозной диск
25. Приводная цепь
11. Указатель поворотов
19. Тормозной суппорт
26. Расширительный бачок
12. Крышка топливного бака
20. Радиатор
охлаждающей жидкости
13. Топливный бак
21. Звуковой сигнал
27. Аккумуляторная батарея
14. Задний амортизатор
22. Педаль переключения
15. Сумка с инструментами
передач
16. Набор инструмента
23. Боковой упор
14 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

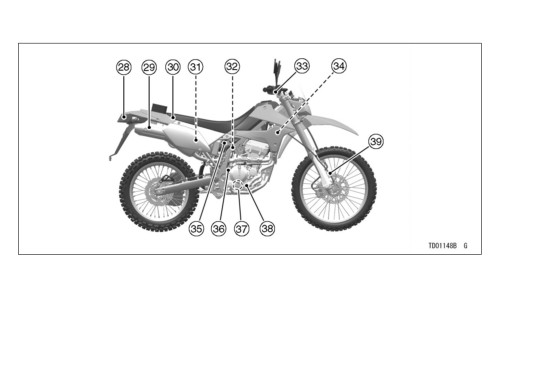

28. Габаритный огонь/стоп-сигнал
34. Крышка радиатора
29. Глушитель
35. Бачок тормозной жидкости заднего тормоза
30. Сиденье
36. Задний выключатель стоп-сигнала
31. Воздушный фильтр
37. Смотровое окно уровня масла
32. Винт регулировки холостого хода
38. Педаль заднего тормоза
33. Передний выключатель стоп-сигнала
39. Привод спидометра
РАСПОЛОЖЕНИЕ ИНФОРМАЦИОННЫХ ТАБЛИЧЕК 15

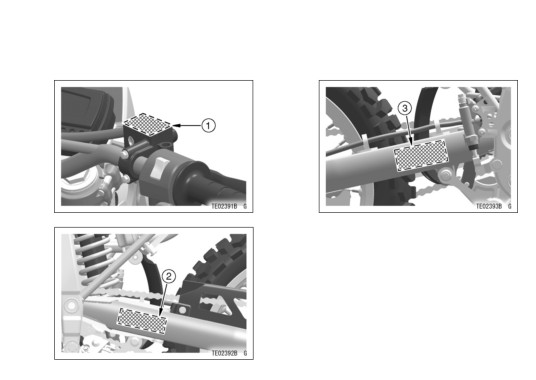

РАСПОЛОЖЕНИЕ ИНФОРМАЦИОННЫХ ТАБЛИЧЕК
1.
Тормозная жидкость (перед)
2.
Важная информация по приводной цепи
3.
Информация по шинам и загрузке
(для получения более подробной
информации по информационным
табличкам, обратитесь к разделу
«ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
ПО ЭТИКЕТКАМ»).
16 РАСПОЛОЖЕНИЕ ИНФОРМАЦИОННЫХ ТАБЛИЧЕК

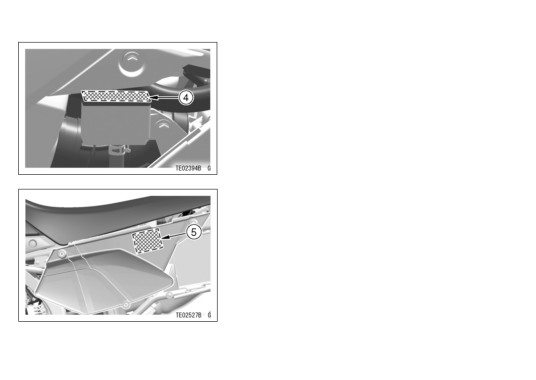

4.
Тормозная жидкость (зад)
5.
Ежедневные проверки
(для получения более подробной
информации по информационным
табличкам, обратитесь к разделу
«ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
ПО ЭТИКЕТКАМ»).
РАСПОЛОЖЕНИЕ ИНФОРМАЦИОННЫХ ТАБЛИЧЕК 17

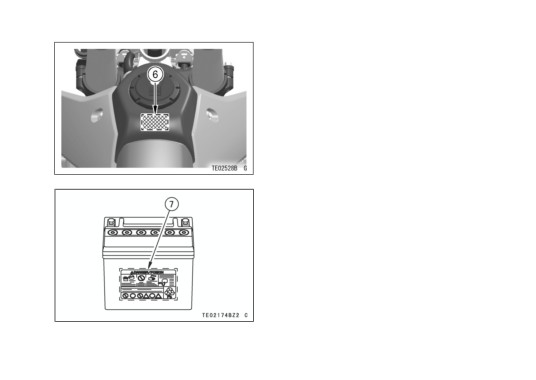

6.
Неэтилированный бензин
7.
Аккумуляторная батарея -
ядовито/опасность
(для получения более подробной
информации по информационным
табличкам, обратитесь к разделу
«ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
ПО ЭТИКЕТКАМ»).
18 ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА
ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА
ного средства приведет к лишению гарантии.
ПРЕДУПРЕЖДЕНИЕ
При выборе и использовании аксессуаров,
Неправильная загрузка, установка или
а также при загрузке и использовании транс-
использование дополнительных аксес-
портного средства Вы несете персональную
суаров, изменение узлов транспортного
ответственность за собственную безопасность
средства могут привести к небезопасной
и безопасность окружающих Вас людей.
эксплуатации. Перед использованием
убедитесь, что транспортное средство не
ПРИМЕЧАНИЕ
перегружено и вы следовали указаниям
{{
Оригинальные запчасти и аксессуары Ка-
инструкции по эксплуатации.
васаки были специально разработаны для
мотоциклов Кавасаки. Рекомендуется ис-
пользовать только оригинальные компо-
Компания Кавасаки не несет ответствен-
ненты и аксессуары.
ности за какие-либо детали сторонних про-
изводителей, за исключением оригинальных
Поскольку мотоцикл очень чувствителен к
запасных частей и аксессуаров Кавасаки. В
повышению нагрузки и распределению груза,
некоторых случаях неправильная установка
необходимо следовать приведенным ниже
аксессуаров или изменение узлов транспорт-
указаниям.
ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА 19
1.
Пассажир должен иметь представление об
4.
Багаж должен быть надежно закреплен, во
управлении мотоциклом. Пассажир может
избежание смещений во время движения.
повлиять на управляемость мотоцикла при
Проверяйте крепление багажа как можно
прохождении поворотов. Пассажир должен
чаще на остановках.
сидеть неподвижно во время движения мо-
5.
Не перевозите тяжелые либо объемные
тоцикла и не мешать водителю. Не пере-
грузы на багажнике мотоцикла. Он спро-
возите животных на мотоцикле.
ектирован для легких, компактных вещей,
2.
Перед поездкой необходимо проинструк-
перегрузка багажника может привести к по-
тировать пассажира о необходимости дер-
тере управляемости.
жать ноги на подножках. Пассажир должен
6.
Не устанавливайте аксессуары либо груз
держаться руками за специальные рукоят-
на багажник, который может повлиять на
ки, либо за водителя. Запрещается пере-
управляемость мотоцикла. Убедитесь, что
возка пассажира, если он не дотягивается
при загрузке мотоцикла не закрыты осве-
до подножек.
тительные приборы, не изменился дорож-
3.
Багаж необходимо крепить как можно ниже
ный просвет, способность поворачивать,
на мотоцикле, для понижения центра тя-
возможность управления и т.п.
жести транспортного средства. Вес багажа
также должен быть равномерно распреде-
лен по обоим сторонам мотоцикла. Избе-
гайте перевозки багажа, который превыша-
ет по длине отведенное для него место.
20 ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА
7.
Дополнительный груз, установленный на
Кавасаки не производит боковые при-
руль либо переднее вилку, может повлиять
цепы и другие подобные аксессуары для
на управляемость и привести к аварии.
мотоциклов и не несет ответственности
8.
Дополнительные обтекатели, ветровые
за использование подобных аксессуаров.
стекла, спинки пассажира и другие круп-
Также, использование данных аксессуаров
ные аксессуары могут повлиять на ста-
может привести к снятию транспортного
бильность и управляемость мотоцикла не
средства с гарантии.
только из-за своего веса, но и из-за воз-
действия на них аэродинамических сил во
Максимальная нагрузка
время движения мотоцикла. Неправильно
Вес водителя, пассажира, багажа и аксессуа-
спроектированные либо установленные
ров не должен превышать 181 кг.
аксессуары могут привести к аварии.
9.
Данный мотоцикл не проектировался для
установки бокового прицепа, либо для бук-
сировки прицепа и другого транспортного
средства.
ОБЩАЯ ИНФОРМАЦИЯ 21
ОБЩАЯ ИНФОРМАЦИЯ

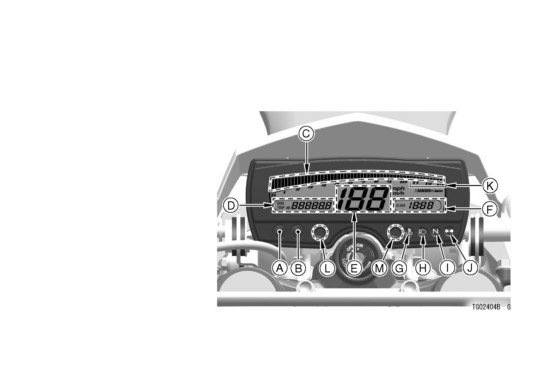

Измерительные приборы
A.
Кнопка «Режим»
B.
Кнопка «Сброс»
C.
Тахометр
D.
Одометр/Счетчик суточного
пробега А,В/Сообщение об
уровне топлива
E.
Спидометр
F.
Часы
G.
Контрольная лампа
температуры охлаждающей
жидкости
H.
Индикатор дальнего света
I.
Индикатор нейтральной
передачи
J.
Индикатор указателя
поворотов
K.
Красная зона
L.
Контрольная лампа системы
впрыска топлива FI
M.
Контрольная лампа уровня топлива
22 ОБЩАЯ ИНФОРМАЦИЯ
Измерительные приборы:
ЗАМЕТКА
Панель измерительных приборов включает-
{{
Данная модель мотоцикла оборудована
ся при повороте ключа зажигания в положение
ограничителем оборотов двигателя, ко-
«ON». Стрелка тахометра делает поворот до
торый включается для предотвращения
максимума и обратно, в целях диагностики.
повреждения двигателя при слишком высо-
Если этого не происходит, обратитесь к авто-
ких оборотах. При включении ограничите-
ризованному дилеру Кавасаки для проверки.
ля, сегменты тахометра начинают пока-
зывать иную скорость работы двигателя
Тахометр:
и отключается примерно на 5000 об/мин.
Тахометр показывает количество оборотов
Это нормально и не является неисправно-
коленвала двигателя в минуту. На правой сто-
стью.
роне панели тахометра расположен участок,
называемый «красной зоной». Обороты дви-
гателя в красной зоне находятся выше реко-
ПРИМЕЧАНИЕ
мендованных максимальных оборотов и выше
Не допускается длительная работа дви-
оборотов эффективной производительности.
гателя на оборотах, превышающих мак-
симальные (в красной зоне). Это может
привести к повреждению двигателя.
Спидометр:
Спидометр показывает скорость мотоцикла.
