229

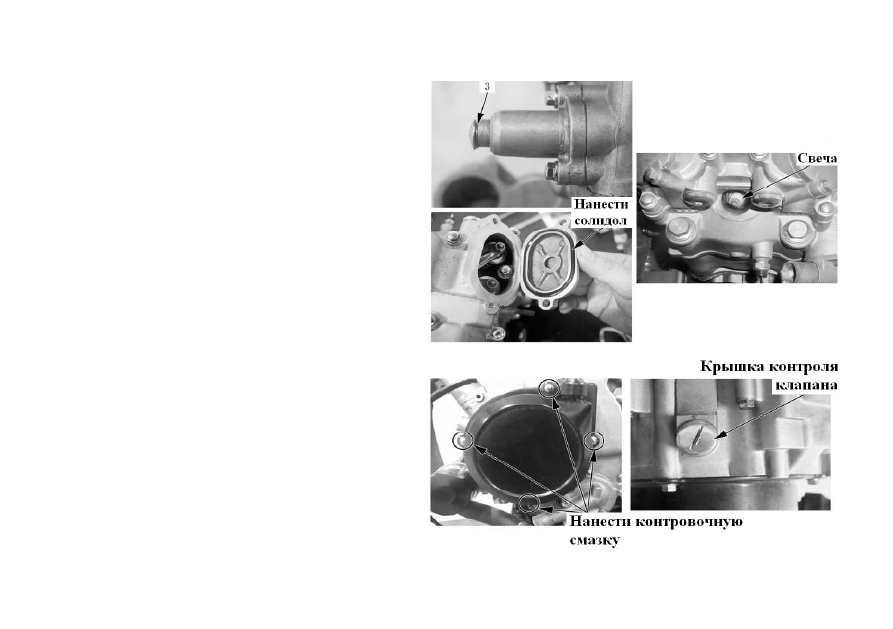

Установить новую прокладку 3
Установить винт натяжителя цепи, затянуть его до заданного
момента
Момент затяжки винта натяжителя цепи: 8Нм


Крышка регулятора клапана

Использовать новую резиновую прокладку и нанести солидол
Установить крышку контроля клапана


Свеча зажигания

Вставить  свечу  зажигания  специальным  инструментом  и
затянуть до заданного момента
Примечание:  Во  избежание  повреждения  резьбы  головки
цилиндра вначале необходимо завернуть свечу вручную, затем
затянуть до заданного момента с помощью ключа для свечи.
Момент затяжки свечи зажигания: 18Нм
Инструмент: Ключ для затяжки свечи


Периферийное оборудование двигателя
Ручной стартер

Установить ручной стартер
Нанести стопорную смазку на болты и затем затянуть


Крышка контроля клапана

Установить крышку контроля клапана.









230

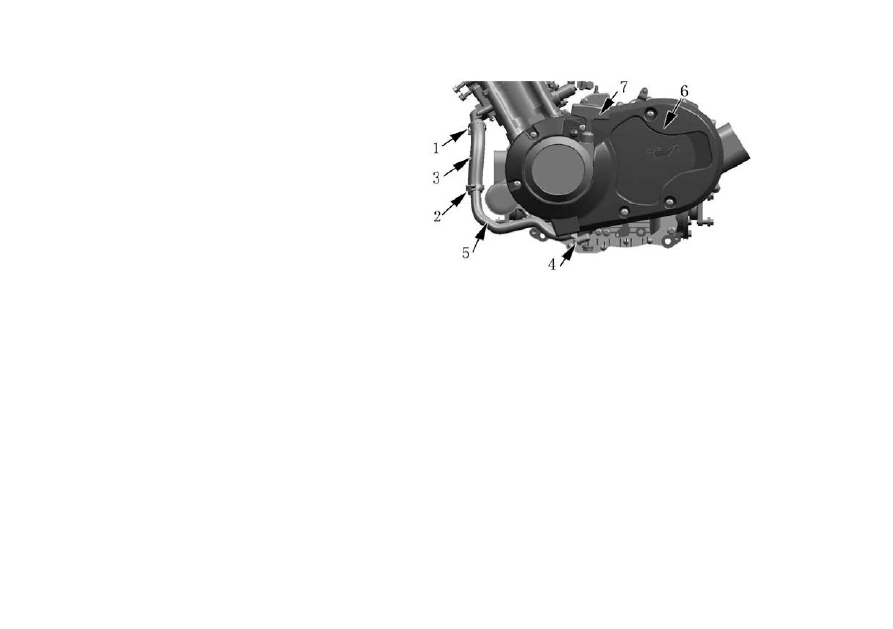

Левая пластиковая крышка


Установить левую пластиковую крышку 6


Водяная трубка и шланг


Установить водяной шланг 5
Установить болт 4
Установить шланг 3
Установить хомуты 1 и 2.










231

16. Карбюратор


Снятие карбюратора



16–2

Контроль





16–3

Измерения и регулировка

16–4

Сборка карбюратора



16–5

Установка карбюратора



16–6

Параметры карбюратора

16–6



232

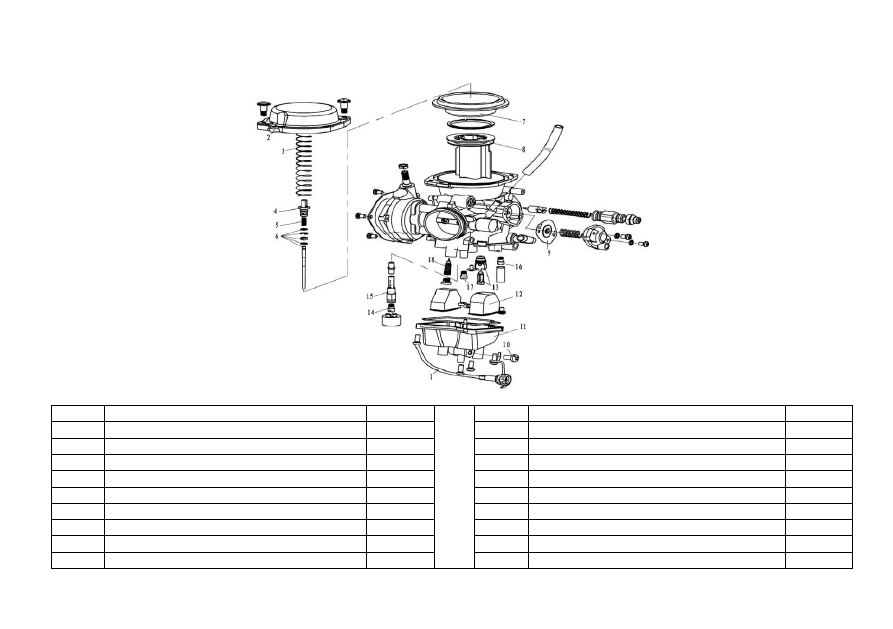

Снятие карбюратора



Разобрать карбюратор в порядке следования серийных номеров

Сер.№  Описание

Кол–во



Сер.№  Описание

Кол–во

1

Вал регулировки холостых оборотов

1

10

Сливной винт

1

2

Крышка вакуумной камеры

1

11

Поплавковая камера

1

3

Пружина

1

12

Поплавок

1

4

Держатель иглы жиклера

1

13

Комплект игольчатого клапана

1

5

Пружина

1

14

Главный жиклер (MJ)

1

6

Комплект иглы жиклера

1

15

Игольчатый жиклер (NJ)

1

7

Вакуумная диафрагма

1

16

Жиклер холостого хода (PJ)

1

8

Поршневой клапан

1

17

Жиклер стартера (GS)

1

9

Диафрагма обогащения

1

18

Воздушный жиклер холостого хода (PAJ)  1
